MagnaDC 麦格纳程控直流电源 TS 系列大功率机架式系统

型号：TS 系列

MagnaDC TS系列以大功率覆盖能力定位高要求测试与系统集成。该系列覆盖5 Vdc至6,000 Vdc宽电压范围，电流可达10,000 Adc；功率从5 kW至100 kW，提供多达207种型号，3U至16U机架式封装并保持高功率密度

TS 系列提供多种型号，涵盖广泛的电压和电流范围，同时仍保持最高功率密度的机架安装式封装。TS 系列涵盖从 5 Vdc 到 6000 Vdc（浮动）的电压和从 1.2 Adc 到 8000 Adc 的电流水平。5 kW到15 kW型号有3U机箱，20 kW和25 kW型号有4U机箱，30 kW型号有6U机箱，40 kW和50 kW型号有可拆卸8U机箱脚轮，型号 75 kW 型号可用于带可拆卸脚轮的 12U 机箱，100 kW 型号可用于带可拆卸脚轮的 16U 机箱。此外，还有几种特殊的低压大电流型号，可为这些要求提供更具成本效益的解决方案。所有 TS 系列电源均标配隔离式 37 针外部 I/O、RS232、远程接口软件、IVI 驱动程序和 LabVIEW 驱动程序，以便集成到各种编程环境中。

在线咨询

服务热线 0755-83248861

产品描述

概述

■ SCPI远程编程API（应用程序界面）

■ 高精度测量

■ 主从式操作功能

■ 远地感应
■ 37-pin外部模拟量I/O接口

■ RS232接口
■ 可选配以太网接口和GPIB接口

■ 0-10V外部模拟输入

■ 可编程设置保护限值

■ 快速瞬态响应

■ 远程接口软件

■ NI LabVIEWTM和IVI驱动器
■ 联锁功能迅速切断输入

可用选项

■ 阻流二极管（+BD）

■ 高隔离输出（+ISO）

■ 高转换速率输出（+HS）

■ IEEE-488 GPIB通信接口（+GPIB）

■ LXI TCP/IP以太网通信接口（+LXI）

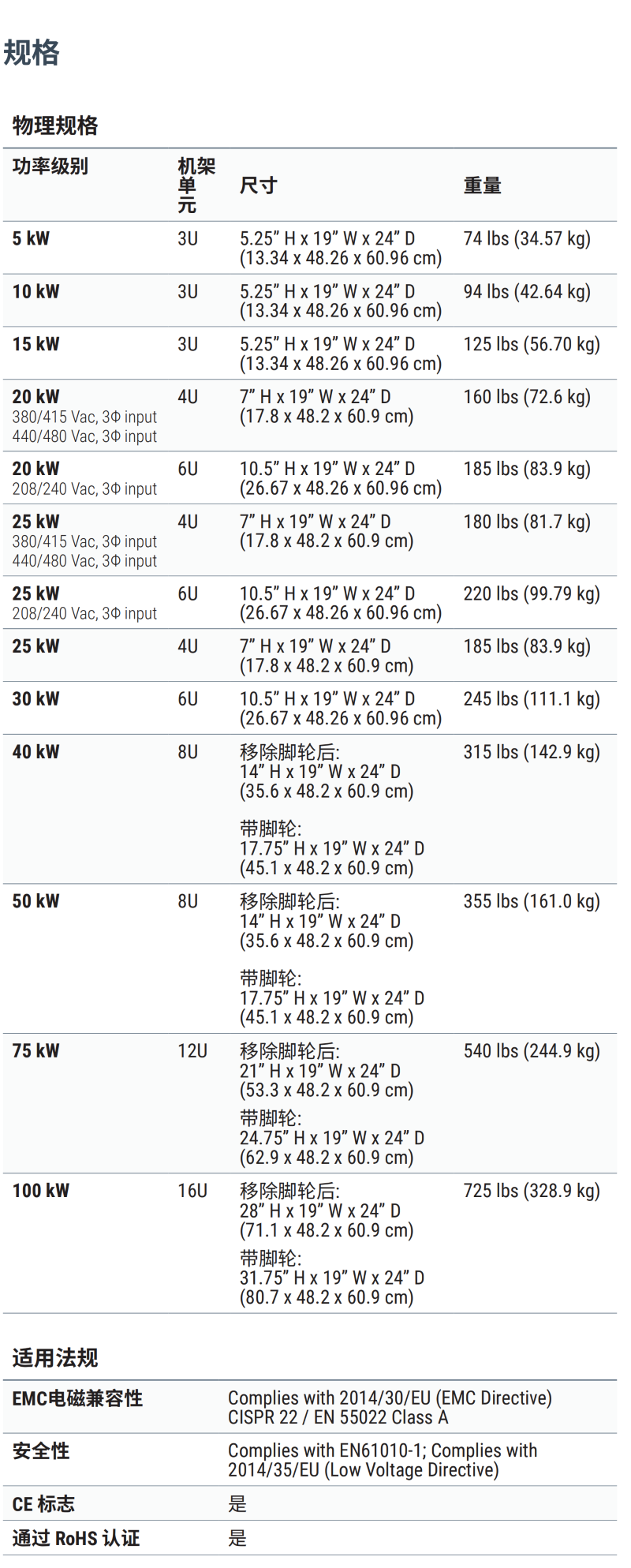

型号	5 kW	10 kW	15 KW	20 kW	25 kW	30 kW	40 kW	50 kW	75 kW	100 kW
型号	3U	3U	3U	4U/6U 纹波³	4U/6U 纹波³	6U	8U	8U	12U	16U
最大电压(Vdc)	最大电流(Adc)										纹波1(mVrms)	效能
5	900	1800²	2700²	N/A	N/A	N/A	N/A	N/A	N/A	N/A	N/A	84%
8	600	N/A	N/A	N/A	N/A	N/A	N/A	N/A	N/A	N/A	40	85%
10	500	900	N/A	2000⁴	2700²	N/A	4000	N/A	6000	8000	40	87%
16	300	600	900	N/A	N/A	1800	N/A	N/A	N/A	N/A	35	87%
20	250	500	750	1000	1250	1500	2000	2500	3750	5000	40	88%
25	200	400	600	800	1000	1200	1600	2000	3000	4000	40	89%
32	150	300	450	625	781	900	1250	1562	2343	3124	40	89%
40	125	250	375	500	625	750	1000	1250	1875	2500	40	89%
50	100	200	300	400	500	600	800	1000	1500	2000	50	89%
60	83	166	249	333	416	498	666	832	1248	1664	60	90%
80	62	124	186	250	312.5	372	500	625	937.5	1250	60	90%
100	50	100	150	200	250	300	400	500	750	1000	60	90%
125	40	80	120	160	200	240	320	400	600	800	100	90%
160	31	62	93	125	156	186	250	312	468	624	120	90%
200	25	50	75	100	125	150	200	250	375	500	125	91%
250	20	40	60	80	100	120	160	200	300	400	130	91%
300	16	32	48	66.6	83.3	96	133.2	166.6	249.9	333.2	160	91%
375	13	26	39	53.3	66.6	78	106.6	133.2	199.8	266.4	170	92%
400	12	24	36	50	62.4	72	100	125	187.2	249.6	180	92%
500	10	20	30	40	50	60	80	100	150	200	220	92%
600	8	16	24	33.3	41.6	48	66.6	83.2	124.8	166.4	250	92%
800	6	12	18	25	31.2	36	50	62.4	93.6	124.8	300	92%
1000	5	10	15	20	25	30	40	50	75	100	350	92%
1250	4	8	12	16	20	24	32	40	60	80	375	92%
1500	3.3	6.6	9.9	13.3	16.6	19.8	26.6	33.2	49.8	66.4	400	92%
2000	2.5	5	7.5	10	12.5	15	20	25	37.5	50	600	92%
3000	1.6	3.2	4.8	6.6	8.3	9.6	13.2	16.6	24.9	33.2	650	92%
4000	1.2	2.4	3.6	5	6.2	7.2	10	12.4	18.6	24.8	700	92%
5000	1	2	3	4	5	6	8	10	15	20	1500	92%
6000	0.8	1.6	2.5	3.3	4.1	5	6.6	8.3	12.3	16.4	1700	92%


大功率机架式系统

快速响应、精密稳压和纯净输出，满足关键负载需求。

TS 系列可编程直流电源提供 5 kW 至 100 kW 的功率输出，采用 3U–16U 机架式封装，电压范围涵盖 5 Vdc 至 6,000 Vdc（浮动），电流最高可达 10,000 Adc。电压模式和电流模式调节支持恒压/恒流运行，并可无缝切换。性能表现优异：负载瞬态恢复时间为 2 ms（50–100% 阶跃至 ±1% 以内），电压和电流编程精度均为 ±0.075%，纹波低（因型号而异，标准配置最低可达 35 mVrms）。效率因型号不同最高可达 92%，8U–16U 机箱配备可拆卸脚轮，便于独立使用或机架集成。

按需配置，集成多种选项

丰富的标准功能，按需扩展。

与 MagnaDC 产品线的其他系列一样，TS 系列电源拥有强大的控制基础：基于 RS232 的 SCPI 通信、隔离式后面板用户 I/O、LabVIEW 和 IVI 驱动程序，以及随附的远程接口软件。在此基础上，集成选项可让您根据每个系统的用途进行定制——高隔离输出 (+ISO) 用于扩展串联堆叠，高压摆率输出 (+HS) 提供更快的动态响应，LXI TCP/IP 以太网 (+LXI) 和 IEEE-488 GPIB (+GPIB) 提供额外的通信方式，此外还有保护和机械选项，例如集成式阻断二极管 (+BD) 或水冷 (+WC) 以替代标准风冷散热。

可靠的电流馈电功率处理

坚固耐用的设计：自保护拓扑结构，确保持续运行。

SLx 系列采用高频、电流供电架构，增加了比传统电压供电设计更强的控制级。这种结构本质上限制了故障能量——避免快速上升的电流尖峰和磁芯饱和，从而使电源自我保护，确保负载安全。配合最先进的 SiC 功率半导体，SLx 实现了同级领先的功率密度、效率和可靠性，包括在 50°C 环境下连续全功率运行。
●  电流供电架构带有额外的控制级与电压供电。
●  固有的浪涌免疫——没有当前峰值或核心饱和
● 在故障条件下的自我保护行为。
●  高密度和高效率的硅碳器件;全功率至 50°C。

安全功能与互锁

软启动、可编程保护以及机械线路断开装置，提供真正的安全保障。

MagnaDC 的电源开始时会轻柔地持续观察。软启动阶段将涌入控制在稳态耗电以下，内置诊断系统监控线路、热量和控制状态。在待机或诊断故障时，嵌入式交流接触器机械断开市电，确保设备仅在预期时才输出电源。故障通过 5V 数字输出显示在前面板状态显示，并通过 SCPI 查询。

● 可编程跳闸：过电压（OVT）和过电流（OCT）

● 控制完整性：程序线路过电压检测。

● 热保护：内部散热片过热。

● 互锁/止电故障监测作为标准诊断工具。

● 现场集成：5V 互锁输入（含 5V 参考）用于干接触，保持控制电源的锁存抑制

轻松实现软件集成

可读命令，快速响应——兼容任何编程语言。

MagnaDC 电源提供清晰的文本API接口，支持原生SCPI——一种通过套接字通信发送的ASCII命令语言。超过40条详细文档化的命令涵盖启动/停止、电压和电流设定值、高精度测量以及完整配置——让您的脚本和系统从概念验证快速迈向生产部署。

● SCPI命令集，行为一致可靠。

● 启动/停止与保护功能：启用输出、设置跳闸限值、查询状态。

● 高精度读取：电压、电流、功率及检测反馈。

● 面向开发者的文档与示例。

用于PLC控制或PHIL仿真的外部用户 I/O

像I/O模块一样接线——无需额外隔离。

通过附带的后置 37 针用户输入输出连接器，MagnaDC 电源可通过外部信号或 PLC 完全驱动和监控。电压、电流、OVT 和 OCT 设定点均以 0–10V 模拟输入编程，每种诊断状态都有自己的+5V 数字状态引脚。内置的+2.5V、+5V 和+10V 参考轨道允许你使用干触点而无需外部电源。所有输入输出与输出隔离，标准地线参照。

●  0–10 V 模拟编程，适用于 V、I、OVT、OCT 等。
●  每个故障的数字输出：每个诊断端口都有自己的+5V 引脚。
●  隔离用户 I/O 指向接地——没有额外的隔离器。
●  高摆率输出（+HS）支持高带宽响应和快速上升时间，支持 HIL/PHIL 仿真应用。

高性能主从操作

在不牺牲性能的前提下扩展电压或电流。

所有 MagnaDC 电源都支持主从操作，配置为并联时使用主控的门驱动信号，因此整个堆栈表现为单一电源——只有一个控制环路，且没有噪声的长模拟参考。可选的 UID47 附件简化了串联或并联机的布线，实现近乎均分的分配。
●  单控制环并行操作：主控门驱动连接到从机，以实现动态一致性。
●  即插即用，支持并联或串联堆栈，实现电流/电压共享。
●  串联到直流隔离等级，无需额外硬件。
●  并联工作无需额外的 OR 二极管。
