MagnaDC 麦格纳程控直流电源 MT 系列大规模高性能直流电源

型号：MagnaDC MT 系列

MagnaDC MT系列以150 kW至3 MW+的功率覆盖能力，定位大功率测试与系统集成。该系列提供21种型号，电压范围16 Vdc至6,000 Vdc，单机电流高达6,000 Adc，可通过主从并机扩展至数兆瓦。

麦格纳电子设备公司的MT系列产品使用与 MagnaDC程控电源产品线中的其他产品具有相同的可靠电流馈电式功率处理工艺技术和控制方式，但具有更大的功率型号：分别为 100kW、150 kW和250 kW规格。基于高频IGBT 的MT系列产品是市场上单体功率最大的标准程控直流电源产品之一，与小功率型号产品相比，最大限度地减少了开关元器件的数量。使用 UID47装置可实现兆瓦功率级的扩展，该装置可提供主从控制：一个主控电源产品控制其他从机电源产品，以实现真正的系统级操作控制。所有 MT系列产品均配备额定全功率的交流输入断路器，作为额外的安全防护措施。 250 kW型号标配嵌入式12脉冲谐波中和器，确保较低THD（总谐波失真）。通过外部附加的500 kW 24脉冲或1,000 kW 48脉冲谐波中和器可获得更优质的交流波形，此项功能由麦格纳电子设备公司为其MT系列产品专门设计和制造。

在线咨询

服务热线 0755-83248861

产品描述

概述
麦格纳电子设备公司的MT系列产品使用与 MagnaDC程控电源产品线中的其他产品具有相同的可靠电流馈电式功率处理工艺技术和控制方式，但具有更大的功率型号：分别为 100kW、150 kW和250 kW规格。基于高频IGBT 的MT系列产品是市场上单体功率最大的标准程控直流电源产品之一，与小功率型号产品相比，最大限度地减少了开关元器件的数量。使用 UID47装置可实现兆瓦功率级的扩展，该装置可提供主从控制：一个主控电源产品控制其他从机电源产品，以实现真正的系统级操作控制。所有 MT系列产品均配备额定全功率的交流输入断路器，作为额外的安全防护措施。 250 kW型号标配嵌入式12脉冲谐波中和器，确保较低THD（总谐波失真）。通过外部附加的500 kW 24脉冲或1,000 kW 48脉冲谐波中和器可获得更优质的交流波形，此项功能由麦格纳电子设备公司为其MT系列产品专门设计和制造。

主要特性
■ SCPI远程编程API（应用程序界面）
■  程控设置保护限制
■ 高精度测量
■  主从式操作功能
■  快速瞬态响应
■  远地感应
■  远程接口软件
■  37-pin外部模拟量I/O接口
■  NI LabVIEW™IVI驱动
■  RS232接口
■  联锁功能迅速切断输入
■  可选配以太网接口和GPIB接口

可用选项
■  阻流二极管（+BD）
■  高隔离输出（+ISO）
■  高转换速率输出（+HS）
■  IEEE-488 GPIB通信（+GPIB）
■  LXI TCP/IP以太网通信（+LXI）

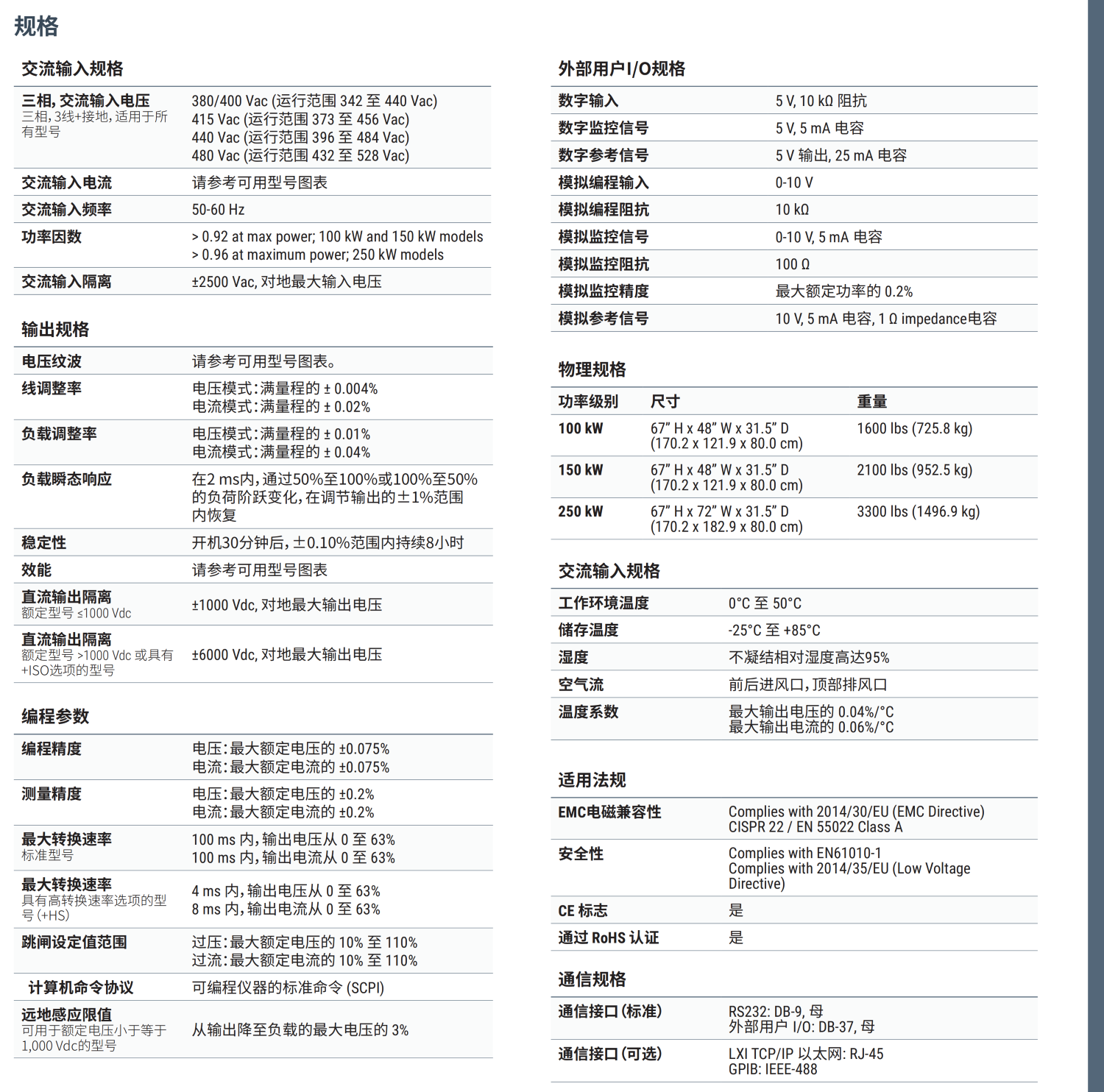

型号	100 kW	150 kW	250 kW	500 kW²	750 kW²	1000 kW²
最大电压(Vdc)	最大电流(Adc)						纹波1(mVrms)	效能
16	6000	N/A	N/A	N/A	N/A	N/A	35	90%
20	5000	N/A	N/A	N/A	N/A	N/A	40	90%
25	4000	N/A	N/A	N/A	N/A	N/A	40	90%
32	3000	4500	N/A	N/A	N/A	N/A	40	90%
40	2500	3750	6000	12000	18000	24000	40	91%
50	2000	3000	5000	10000	15000	20000	50	91%
60	1660	2500	4160	8320	12480	16640	60	91%
80	1250	1850	3000	6000	9000	12000	60	91%
100	1000	1500	2500	5000	7500	10000	60	91%
125	800	1200	2000	4000	6000	8000	100	91%
160	620	900	1500	3000	4500	6000	120	91%
200	500	750	1250	2500	3750	5000	125	91%
250	400	600	1000	2000	3000	4000	130	92%
300	333	500	833	1666	2499	3332	160	92%
375	270	400	660	1320	1980	2640	170	92%
400	250	375	625	1250	1875	2500	180	92%
500	200	300	500	1000	1500	2000	220	92%
600	160	240	400	800	1200	1600	250	92%
800	120	180	300	600	900	1200	300	92%
1000	100	150	250	500	750	1000	400	92%
1250	80	120	200	400	600	800	500	92%
1600	62	90	150	300	450	600	600	92%
2000	50	75	125	250	375	500	800	92%
2500	40	60	100	200	300	400	900	92%
3000	33	50	80	160	240	320	1000	92%
4000	24	36	60	120	180	240	1100	92%
5000	20	30	50	100	150	200	1500	92%
6000	16.6	25	41.6	83.2	124.8	166.4	2000	92%
交流输入电压(Vac)	每相输入电(Aac）
380/415 Vac, 3Φ	184	276	440	880	1320	1760
440/480 Vac, 3Φ	159	238	380	760	1140	1520


大规模高性能直流电源

为多千瓦至多兆瓦系统提供精确、稳定的输出。

MT Series 系统提供宽范围的大电流和高电压输出，最高可达 6,000 Vdc（浮地），具备快速瞬态响应、高精度编程与测量以及低输出纹波，适用于各种功率等级。系统支持恒压或恒流运行模式并可自动切换，能够快速响应负载变化并精确保持目标值——非常适合高功率测试平台、工业过程供电及对性能要求严苛的多兆瓦级安装应用。

按需配置，集成选项

丰富的标准功能，按需扩展。

与 MagnaDC 系列的其他产品一样，MT Series 电源以强大的控制基础为起点：支持 RS232 SCPI 通信、隔离式后面板用户 I/O、LabVIEW 和 IVI 驱动程序，以及随附的远程接口软件。在此基础上，集成选项可让您根据具体应用定制每个系统——高隔离输出 (+ISO) 用于扩展串联堆叠，高压摆率输出 (+HS) 实现更快的动态响应，LXI TCP/IP 以太网 (+LXI) 和 IEEE-488 GPIB (+GPIB) 提供额外的通信接口，此外还有保护和机械选项，如集成式阻断二极管 (+BD) 和底座 (+PB)，适用于固定安装场景。

谐波中和器，打造更纯净的大功率系统

从源头降低THD，更轻松地满足电能质量合规要求。

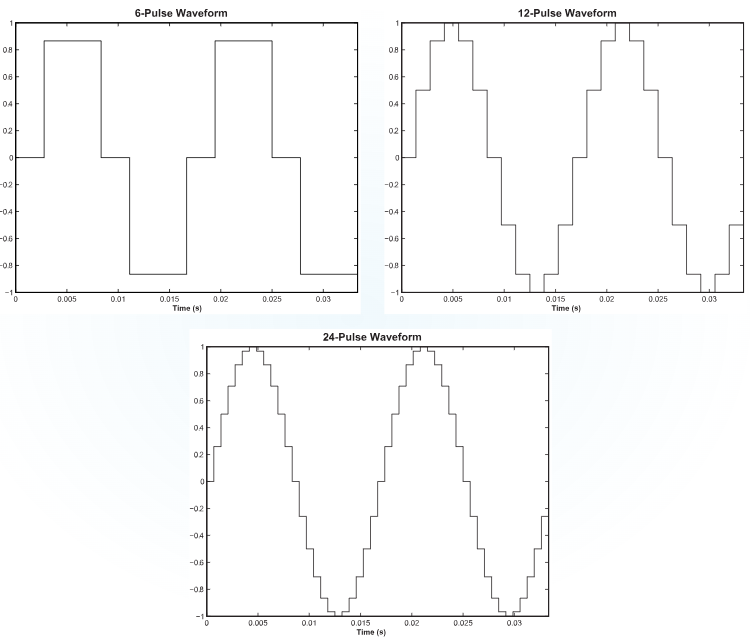

输入电流谐波是三相整流器的固有副产物：标准6脉波前端会在基波的1、5、7、11、13……倍频处产生谐波电流，其中仅5次和7次谐波分量就分别约占基波的20%和14%。这些电流可能激励敏感负载（如带有串联电容器/电感器的照明镇流器），并使满足IEEE 519等电能质量标准变得更加困难。减少谐波问题最可靠的方法是从源头消除谐波电流。

针对大功率系统，Magna-Power制造了特殊绕制的谐波中和器，可增加输入相数并以无源方式大幅降低输入电流THD。标准1.5–150 kW的Magna-Power电源采用6脉波波形，而250 kW MT Series和500 kW ML Series型号内置12脉波谐波中和器，1000 kW ML Series型号内置24脉波谐波中和器——对用户完全透明。

可靠的电流馈电功率处理

坚固耐用的设计：自保护拓扑结构，确保持续运行。

SLx 系列采用高频、电流供电架构，增加了比传统电压供电设计更强的控制级。这种结构本质上限制了故障能量——避免快速上升的电流尖峰和磁芯饱和，从而使电源自我保护，确保负载安全。配合最先进的 SiC 功率半导体，SLx 实现了同级领先的功率密度、效率和可靠性，包括在 50°C 环境下连续全功率运行。
●  电流供电架构带有额外的控制级与电压供电。
●  固有的浪涌免疫——没有当前峰值或核心饱和
● 在故障条件下的自我保护行为。
●  高密度和高效率的硅碳器件;全功率至 50°C。

安全功能与互锁

软启动、可编程保护以及机械线路断开装置，提供真正的安全保障。

MagnaDC 的电源开始时会轻柔地持续观察。软启动阶段将涌入控制在稳态耗电以下，内置诊断系统监控线路、热量和控制状态。在待机或诊断故障时，嵌入式交流接触器机械断开市电，确保设备仅在预期时才输出电源。故障通过 5V 数字输出显示在前面板状态显示，并通过 SCPI 查询。
●  可编程跳闸：过电压（OVT）和过电流（OCT）
●  控制完整性：程序线路过电压检测。
●  热保护：内部散热片过热。
●  互锁/止电故障监测作为标准诊断工具。
●  现场集成：5V 互锁输入（含 5V 参考）用于干接触，保持控制电源的锁存抑制。

轻松实现软件集成

可读命令，快速响应——兼容任何编程语言。

MagnaDC 电源提供清晰的文本API接口，支持原生SCPI——一种通过套接字通信发送的ASCII命令语言。超过40条详细文档化的命令涵盖启动/停止、电压和电流设定值、高精度测量以及完整配置——让您的脚本和系统从概念验证快速迈向生产部署。

● SCPI命令集，行为一致可靠。

● 启动/停止与保护功能：启用输出、设置跳闸限值、查询状态。

● 高精度读取：电压、电流、功率及检测反馈。

● 面向开发者的文档与示例。

用于PLC控制或PHIL仿真的外部用户 I/O

像I/O模块一样接线——无需额外隔离。

通过附带的后置 37 针用户输入输出连接器，MagnaDC 电源可通过外部信号或 PLC 完全驱动和监控。电压、电流、OVT 和 OCT 设定点均以 0–10V 模拟输入编程，每种诊断状态都有自己的+5V 数字状态引脚。内置的+2.5V、+5V 和+10V 参考轨道允许你使用干触点而无需外部电源。所有输入输出与输出隔离，标准地线参照。
●  0–10 V 模拟编程，适用于 V、I、OVT、OCT 等。
●  每个故障的数字输出：每个诊断端口都有自己的+5V 引脚。
●  隔离用户 I/O 指向接地——没有额外的隔离器。
●  高斜率输出（+HS）支持高带宽响应和快速上升时间，支持 HIL/PHIL 仿真应用。

高性能主从操作

在不牺牲性能的前提下扩展电压或电流。

所有 MagnaDC 电源都支持主从操作，配置为并联时使用主控的门驱动信号，因此整个堆栈表现为单一电源——只有一个控制环路，且没有噪声的长模拟参考。可选的 UID47 附件简化了串联或并联机的布线，实现近乎均分的分配。
●  单控制环并行操作：主控门驱动连接到从机，以实现动态一致性。
●  即插即用，支持并联或串联堆栈，实现电流/电压共享。
●  串联到直流隔离等级，无需额外硬件。
●  并联工作无需额外的 OR 二极管。
