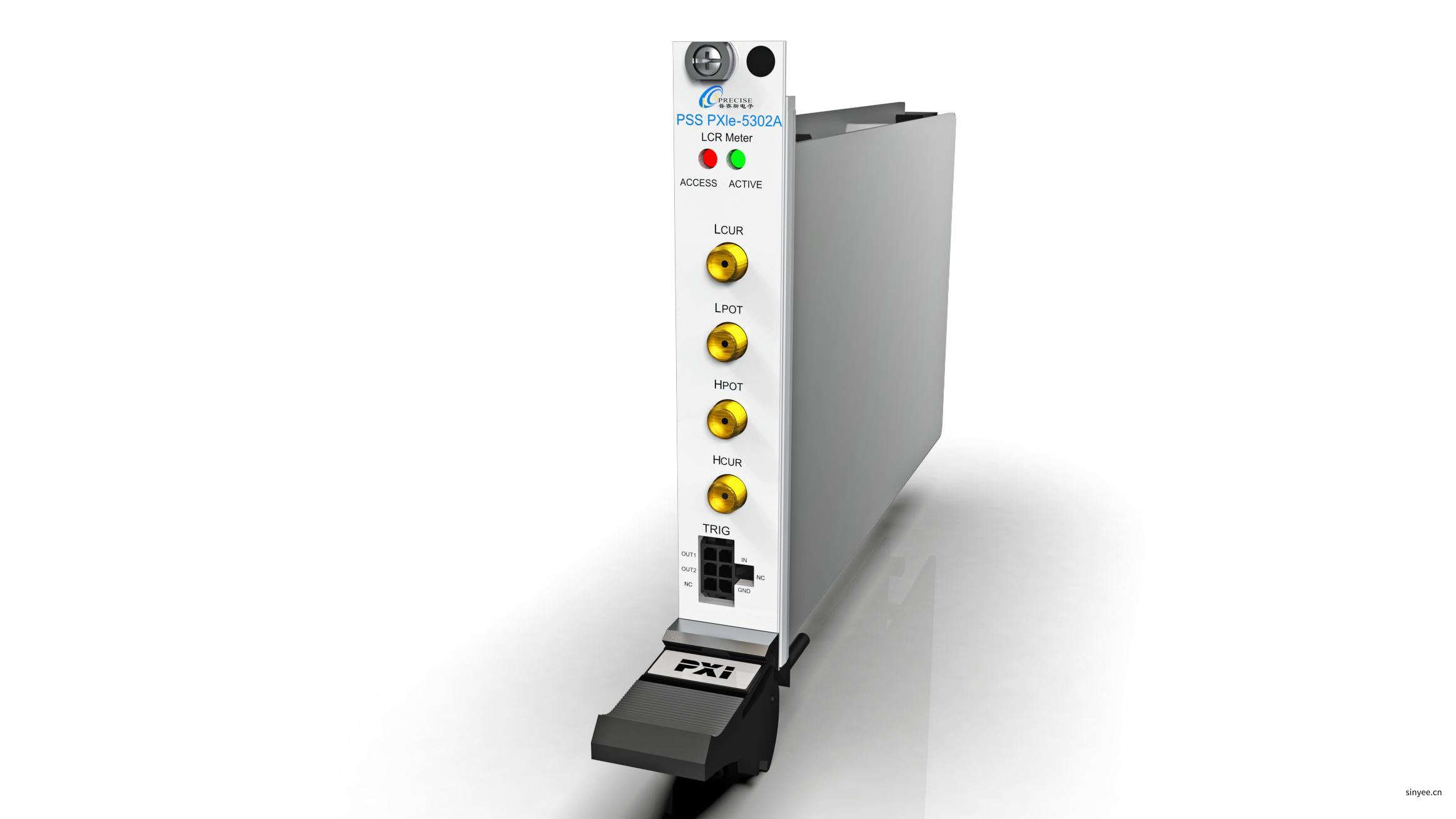

PXIe-5302A数字电桥

型号：PXIe-5302A

PSS PXIe-5302A 是一款基于 PXIe 接口的高性能数字电桥，主要用于无源、光电子、半导体等器件或材料的电感值(L)、电容量(C)以及直流

服务热线 0755-83248861

产品描述

PSS PXIe-5302A 是一款基于 PXIe 接口的高性能数字电桥，主要用于无源、光电子、半导体等器件或材料的电感值(L)、电容量(C)以及直流电阻(R)的测量。本产品支持标准 SCPI 指令集，支持标准 PXIe 机箱，可快速集成到 PXIe 测试系统中，提高系统测试效率。

应用范围
■ 无源元件阻抗分析
■  半导体元件寄生参数分析
■  介电、磁性、复合等材料分析
■  光电器件阻抗分析
■  医疗设备传感器测试

产品特性
■  100ms中速模式可达0.05%基本精度
■  支持外部同步触发输入及输出
■  内置40V直流偏压源
■  支持频率扫描、偏置电压扫描
■  支持开路、短路校准支持标准的SCPI指令集

技术指标

规格类型	规格名称	规格指标
基本信息	电源电压	12VDC
	电源功率	20W
	输出接口	SMA x 4
	Trigger Out	X2，3.3V TTL
	Trigger In	X1，3.3V TTL
	PXIe背板触发	TRIG BUS
	通信接口	Gen2.0 x 2
	工作环境温度	23±5℃
	存储温度	0~40℃
	质保期	1年
性能指标	AC 测试频率范围	10kHz ~ 2MHz
	AC 输出电压范围	10mVrms ~ 2Vrms
	AC 信号测量范围	10mVrms ~ 2Vrms
	DC 偏置电压	V ~ ±40V
	基本精度	±0.05% rdg
	测试参数	Cp-D,Cp-Q,Cp-G,Cp-Rp;Cs-D,Cs-Q,Cs-Rs, R-X, Z-θd, Z-θ r; G-B, Y-θd;Y-θr
	等效电路模型	支持串联和并联模型
	测量时间	快速:10ms, 中速 100ms，慢速 400ms
	测量平均次数	1 ~ 255 次
	电压监测	支持
	电流监测	支持
	扫描模式	频率扫描，开路电压扫描，直流偏置电压扫描
	通信协议	SCPI 指令
