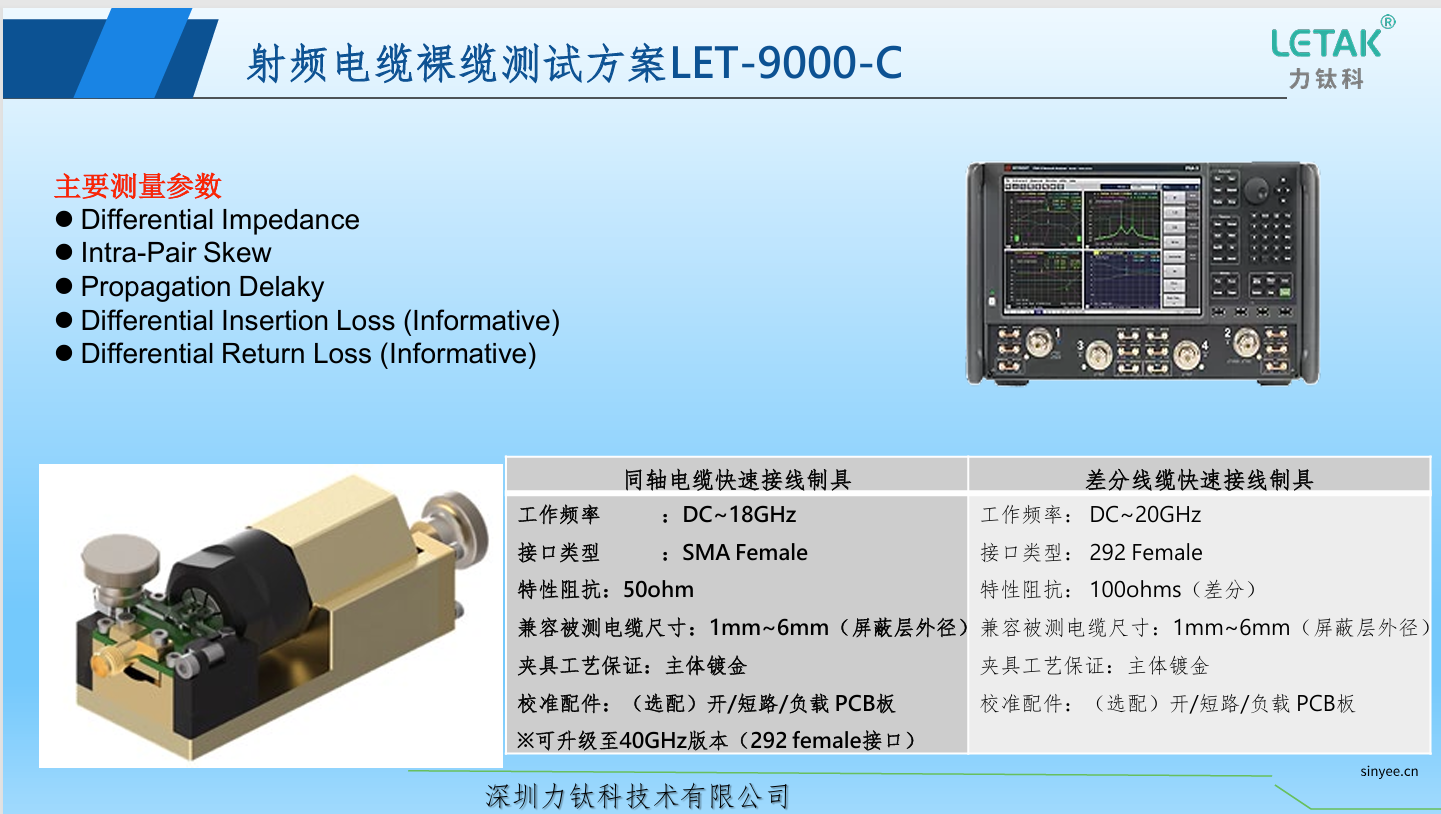

射频电缆裸缆测试方案LET-9000-C
型号：LET-9000-C
力钛科 LET-9000-C 射频电缆裸缆测试方案，支持同轴与差分线缆快速接线，兼容屏蔽层外径 1~6mm 电缆。可测差分阻抗、对内偏移、传播时延、插入损耗与回波损耗。
主要测量参数
◆ Differential ImpedanceIntra-Pair SkewPropagation Delaky
◆ Differential Insertion Loss (Informative)
◆ Differential Return Loss (Informative)
在线咨询
服务热线
0755-83248861
分享至
产品描述

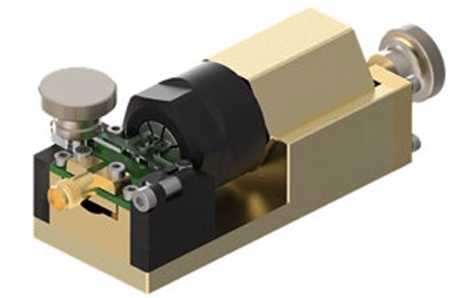

力钛科 LET-9000-C 射频电缆裸缆测试方案，针对同轴电缆与差分线缆提供一站式快速接线测试。标配同轴制具支持 DC~18GHz、SMA Female 接口、50Ω 特性阻抗；差分制具支持 DC~20GHz、292 Female 接口、100Ω 差分阻抗，兼容被测电缆屏蔽层外径 1mm~6mm。可测量差分阻抗、对内偏移（Intra-Pair Skew）、传播时延、差分插入损耗与回波损耗，主体镀金工艺，选配开 / 短路 / 负载校准 PCB 板，同轴版本可升级至 40GHz。
主要测量参数
● Differential ImpedanceIntra-Pair SkewPropagation Delaky
● Differential Insertion Loss (Informative)
● Differential Return Loss (Informative)
| 治具类型 | 同轴电缆快速接线制具 | 差分电缆快速接线制具 |
| 工作频率 | DC~18GHz | DC~20GHz |
| 接口类型 | SMA Female | 292 Female |
| 特性阻抗 | 50ohm | 100ohms（差分） |
| 兼容被测电缆尺寸 | 1mm~6mm（屏蔽层外径） | 1mm~6mm（屏蔽层外径） |
| 夹具工艺保证match | 主体镀金 | 主体镀金 |
| match校准配件 | （选配）开/短路/负载PCB板 | （选配）开/短路/负载PCB板 |
| 备注 | ※可升级至40GHz版本（292 female接口） | — |
