晶体振荡器(TCXO)-业界尺寸最小的TCXO
型号：
本系列为 SMD 贴片温补偿晶体振荡器（TCXO），采用 1008 超小封装尺寸，输出频率覆盖 19 2 ~ 76 8 MHz，工作温度范围 -30
在线咨询
服务热线
0755-83248861
分享至
产品描述
本系列为 SMD 贴片温补偿晶体振荡器（TCXO），采用 1008 超小封装尺寸，输出频率覆盖 19.2 ~ 76.8 MHz，工作温度范围 -30 ~ +85 ℃，全温频率稳定度可达 ±0.5 ppm。内置输出使能/关闭（OE）与自动频率控制（AFC）功能，紧凑体积适配高密度贴装场景，典型应用包括 GPS、无线通信、蜂窝终端及便携式设备。
采用先进扇出（FO封装技术）
主要特性
● SMD 贴片晶振，超小封装尺寸 1008
● 输出频率范围：19.2 ~ 76.8 MHz
● 工作温度范围：-30 ~ +85 ℃
● 频率稳定度：±0.5 ppm ~ ±2.0 ppm
● 支持输出使能/关闭（Output Enable/Disable）功能
● 支持自动频率控制（AFC）功能
● 紧凑尺寸，适用于高密度贴装场景
● 典型应用：GPS、无线通信、蜂窝网络、便携式设备
电气参数
工作条件（Operation Conditions）
| 参数 | 规格 |
供电电压 Supply Voltage | 1.8 V / 2.5 V / 3.3 V |
工作电流 Current Consumption | 3.0 mA Max. |
工作温度 Operating Temperature | -30 ~ +85 ℃ |
存储温度 Storage Temperature | -40 ~ +85 ℃ |
输出特性（Output Characteristics）
| 参数 | 规格 |
| 输出波形 Output Waveform | 削波正弦波 Clipped Sinewave |
| 负载条件 Output Load | 10 kΩ // 10 pF |
| 输出幅度 Output Voltage Level | 0.7 Vpp Min. |
| 启动时间 Start-up Time | 2 ms Max. |
频率特性（Frequency Characteristics）
| 参数 | 规格 |
标称频率 | 19.2 / 26 / 38.4 / 52 / 76.8 MHz |
初始频率公差 Initial Frequency Tolerance | ±2.0 ppm Max. |
全温频率稳定度 Frequency Stability over Temp. | ±0.5 ~ ±2.0 ppm |
电源电压波动稳定性 vs. VDD Variation | ±0.2 ppm Max. |
负载 ±5% 变化稳定性 vs. Load Variation | ±0.2 ppm Max. |
年老化率 Frequency Aging（25 ℃） | ±1.0 ppm Max. / 年 |
相位噪声（Phase Noise）
| 偏移Offset | 相位噪声 |
1 kHz | < -130 dBc/Hz |
10 kHz | < -145 dBc/Hz |
100 kHz | < -150 dBc/Hz |

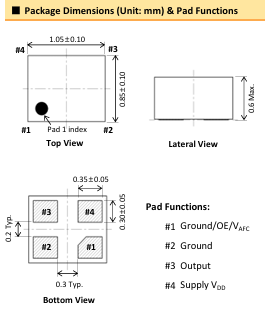

封装与引脚
封装尺寸（单位：mm）
| 项目 | 尺寸 |
长 × 宽 | 1.05 ± 0.10 × 0.85 ± 0.10 |
最大高度 Max Height | 0.6 Max. |
引脚定义（Pin Functions）
| 引脚 | 功能 |
#1 | GND / OE / VDDC |
#2 | GND |
#3 | Output |
#4 | Supply VDD |
推荐焊盘布局（单位：mm）
