VIAVI TestCenter D2 1.6T以太网测试仪 AI数据中心网络测试平台

型号： TestCenter D2
TestCenter D2 1 6T 高速以太网测试仪，4 口 OSFP，整机 6 4T 流量，支持 1 6T~10G 多速率。具备 2 5ns 时间戳精度，原生 AI 网络测试，支持 GPU 仿真、UET 超以太网、RoCE‑v2，面向 AI 算力网络测试

在线咨询
服务热线 0755-83248861
未标题-1
未标题-1

产品描述

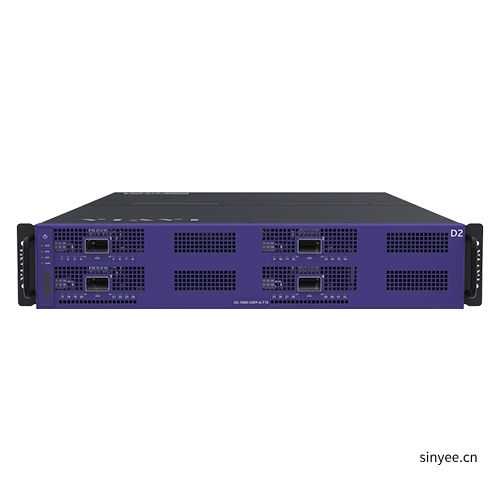

D2 1.6T 4 端口设备
OSFP 测试模块 1.6T/800G/400G/200G/100G
随着高速以太网技术的不断进步，运营商和超大规模数据 中心正在快速过渡到多速率基础设施，以支持 AI 驱动的流量和带宽密集型工作负载的指数级增长。大规模 AI 交换网络、LLM 训练、推理和解耦式计算的兴起，以及 1.6T 以太网的出现，正在推动市场对超高密度、灵活多用测试解决方案的需求，以应对日益复杂的网络环境。为了确保可靠的性能、低延迟运行和无缝可扩展性，客户需要灵活的测试设备，能够在各种速度、协议和部署场景下验证下 一代 AI 数据中心交换网络。
VIAVI TestCenter 的 D2  4端口 1.6T 设备专为满足这些不断演进的需求而量身打造，可提供高达 6.4 Tbps 的测试流量。D2 设备支持符合 IEEE 802.3dj 1.6TBASE-R 的 224Gbps PAM4 模式下的 1x1600G、2x800G、4x400G 和 8x200G，以及符合 IEEE 802.3ck 和 802.3df 800GBASE-R  的 112Gbps PAM4 模式下的 1x800G、2x400G、4x200G 和 8x100G，以帮助验证这些部署。
此外，D2 设备支持自动协商和链路训练 (AN/LT)，符合 IEEE 802.3dj 和 IEEE 802.3df 标准，适用于所有支持的速 度模式。

特性
■  高密度 OSFP 1.6T 测试平台 IHS 和 RHS  变体。
■  每个端口支持以下速度：
  —224G：1x1.6T、2x800G、4x400G、 8x200G
  —支持 112G：1x800G、2x400G、 4x200G 和 8x100G PAM4
■  支持以太网 (RS-FEC)、自动协商 (AN) 和 链路训练 (LT)，符合 IEEE 802.3dj 标准。
■  支持高级 AI 基础设施和 GPU 仿真大规模测试用例。
■  超以太网传输*测试支持UEC 1.0 规范的传输和链路层功能。
■  L2/3、路由/交换和数据中心应用的协议测试。
■  每端口最高支持 40W，可支持高功率相 干光模块的运行。

优势
■  在100G 至 1.6T 高速以太网测试领域具有行业领先的端口密度。
■  为多种服务提供强大的测试能力。
■  提供丰富的物理层（L1）调试工具与 功能，用于 RS-FEC 性能验证及互连链路监测。
■  评估大规模实际 AI 工作负载和测试场 景下 AI 基础设施的弹性与性能。
■  支持光模块、有源光缆 (AOC)、无源铜缆 (DAC) 和有源电气铜缆 (AEC)。

应用
■   AI 数据中心 — 支持全栈 RoCEv2 传输和超以太网传输(UET)，提供全面的大规模 GPU 和 NIC 仿真，并实现大 规模 AI 工作负载仿真，以测试和评估 AI 后端交换网络、GPU、AI 加速器和 AI NIC。
  —AI 工作负载测试：每个端口模拟多达 128 个 GPU 和 NIC，支持一系列原生 CCL 算法、混合 CCL 算法和 LLM 训练流量模拟：生产级规模的 ChatGPT、llama、DeepSeek、ResNet 和 AlexNet。
  —CCL 性能建模：自动基准测试工具极大地简化了性能设置，使每个端口能够同时生成 CCL 工作负载和 背景流量，从而创建真实、复杂的测试场景。
  —RoCEv2 传输：支持 16K Queue Pair (QP)、RC、UD 和 UC 传输模式以及精确的 DCQCN 和拥塞控制验证。
  —UEC 支持*：验证具有 UET 支持的下一代以太网，具备有状态传输和链路层仿真功能，包括链路层错误 插入、拥塞避免、拥塞控制和对 UEC 一致性测试套件的支持。
  —全面的 AI 测试指标：对于 AI 交换网络基准测试和网络影响验证，统计数据包括：JCT、尾部延迟 (P95/ P99/P99.9)、RTT、重传率、数据包丢失、失序、数据包速率、数据包延迟、负载平衡验证和性能隔离
■  云计算/流媒体服务 — 以线速率验证数千条数据流的数据平面服务质量，并在交换机和路由器上测试复杂 的路由、数据中心及接入协议
■  数据中心 ToR 和 EoR 交换机和交换网络 — 验证超大规模、多太比特云数据中心交换网络的转发性能、 延迟、MAC 容量和功能
■  太比特级路由器 — 使用大规模、多协议拓扑测试最新一代核心路由器。
■  芯片组验证 — 在 1.6T 速率下加速芯片组和芯片验证，实现多速率以太网验证，以及可重复的 2-3 层测试 覆盖，适用于下一代交换、路由和 AI 交换网络芯片
■  全面的 L2-3 测试 — 通过全面的路由、交换、MPLS、组播、SDN、SD-WAN 等测试，包括一系列 RFC  测试，验证和优化第 2-3 层网络基础设施：RFC 2544、2889、3918、8239、6349，确保性能、规模、弹性和服务就绪性。


生产力
■  准确的结果 — 专为测试打造的硬件提供可重复的测试执行和精确的统计数据
■  用户可定义的健康指示器视图提供实时健康监控和错误隔离功能，使工程师能够准确、快速地查明错误， 即使在最复杂的测试配置中也是如此。可自定义的时间序列图可叠加显示事件信息，帮助关联实时指标与 系统事件，从而快速调试问题并加速开发。
■  现代 Web 用户界面下的高性能数据库处理数十亿个实时结果，以验证测试、识别问题并提供可定制的报告
■  提供更多紧密相关的结果，以及更多的信息来发现那些不明显的错误。借助更广泛的覆盖范围和更丰富 的信息，VIAVI 能够更快回答疑问，并且只需一次测试运行即可完成；而使用其他测试工具往往需要多次 运行。
■  感兴趣流功能可基于实时结果进行数据挖掘，从海量数据中动态筛选并呈现关键结果。
■  强大的自动化功能结合命令序列器（可视化编程）和 GUI 转脚本功能，使测试操作员能够：
  —无需编程经验即可构建复杂而严苛的自动化测试用例。
  —将多个单独的测试用例合并到一次运行中，以节省回归测试时间
  —在极短时间内开发出全面的自动化测试用例目录
  —导出自动化测试用例，支持通过命令行运行以实现无界面测试执行，并可集成至任意自动化回归系统


技术指标

  D2 1.6T设备

  MSA 接口

  OSFP1600

  线路时钟和数据包时间戳

  Stratum-3 级别振荡器是默认时钟源。出厂时，发送线路时钟与以太网标 称速率的偏差小于 ±1 PPM。在 15 年运行期内，精度可达 ±4.6 PPM。
  ●  支持基于 GPS 和 CDMA 的外部时钟源
  ●  支持基于 IEEE 1588v2 和 NTP 报文的外部时钟源
  ●  支持基于 TIA/EIA-95B 的外部时钟源

  设备时钟同步

  设备特性
    ●  VIAVI 专利的自校准机箱间授时链路，通过设备上的专用端口实现。
    ●  设备提供精确的同步，误差不超过 ± 20 纳秒
    ●  能够以菊花链形式连接多达 255 台设备，用于高密度测试
    ●  支持通过外部 GPS 或 CDMA 网络进行同步
    ●  支持使用基于 IEEE 1588 或 NTP 报文的方法
    ●  支持 TIA/EIA-95B 授时输入

  工作温度范围

  支持 5℃ 至 35℃（41°F 至 95°F）的环境温度。20% 至 80% 相对湿度

  功耗范围

  180-240 VAC 时为 2000 W 至 3200 W

  光功率支持

  支持最高 40 W 的 IHS 光模块

  支持最高 30 W 的 RHS 光模块

  产品尺寸

  30.5 英寸（深）x 17.1 英寸（宽）x 3.5 英寸（高）（77.47 厘米 x 43.4 厘米 x 8.9 厘米）

  产品重量

  单台安装重量：53 磅 （24.0 千克）

  安全认证

  IEC 62368-1、UL 62368-1、CSA STD C22.2

  EMC/辐射

  FCC PART 15、SUBPART B、ICES-003、EN55032 CLASS A、 EN 61000-3-2、EN 61000-3-3 和 EN5503

  监管审批

  UL、Intertek、CE

  环境合规性

  RoHS 2011/65/EU、WEEE 2012/19/EU

  VIAVI TestCenter 2-3 层发生器和分析仪

  流数量

  默认模式：
    ●   统计数据/流（发送/接收）： 1.6T：(4K/32K) 800G (4K/32K)、400G (16K/32K)、200G (8K/16K)

  路径/原始流块的数量

  127 (1.6T/800G)、255 (400G/200G)

  帧发送模式

  基于端口（每端口速率）、基于流（每条流速率）、突发、定时、随机 帧大小（使用唯一种子）和 IMIX

  最小/最大帧大小（含 CRC 校验）

  64/16383 字节

  最小/最大发送速率

  从每 1.37 秒 1 个数据包，至线速率的 101%

  实时发送流调整

  无需停止流量发生器或分析仪，即可更改速率和帧长度设置，从而实现真正的交互式因果分析

  实时分析每条流统计数据

  发送和接收帧数和速率
    ●   发送和接收物理层（L1）字节数和速率
    ●   FCS 错误数和速率
    ●   最小、最大和平均延迟（32K 个流）
    ●   实时丢帧计数
    ●   高级序列跟踪：重复、重排序、延迟到达以及按序到达

  优先级流量控制 (PFC)

支持 8 个队列的优先级流量控制

  实时分析每端口统计数据

  发送和接收帧数和速率
    ●   发送和接收物理层（L1）字节数和速率
    ●   PRBS 错误数
    ●   数据完整性检查 (DIC)
    ●   FCS 错误数和速率

  发送时间戳分辨率

  1600G：2.5 纳秒发送时间戳精度，支持机箱内与机箱间同步

  支持的封装

  ●   第 2 层：以太网 II、802.1Q、802.1ad
  ●   第 3/4 层：IPv4、IPv6、TCP、UDP

  支持发送签名字段功能

  完全兼容 VIAVI 硬件；包含序列号及高精度时间戳

  捕获缓冲区大小

  每个端口 1.28 MB

  捕获缓冲区控制 - VIAVI  TestCenter 独特的捕获功能在调 试难以发现的硬件或协议问题时 提供了极高的效率

  ●   多种操作模式包括：按协议字段过滤、按字节偏移量和范围过滤； 存储完整帧；存储带有签名字段的完整帧；将发送/接收控制平面与数据平面一起存    储；控制平面流量的实时模式；结束      时回绕或停止缓冲。
  ●   用户自定义模式定义可逻辑组合 8 个过滤器，总字节数最多为 32
  ●   模式可用于启动、过滤（限定条件）或停止捕获
  ●   除了用户模式，过滤、启动和停止捕获还包含以下预定义的事件： FCS、IPv4 校验和以及 TCP/UDP/IGMP 校验和；短帧（undersize）、 超长帧（over   size）、巨帧（jumbo）及用户自定义      帧长；IPv4/IPv6  数据包；测试签名存在，且测试流 ID      匹配。每个事件均可单独设置为 忽略、包含或排除。
  ●   支持 UDC（用户自定义计数器）、捕获字节偏置模式和捕获模式匹配

  时延模式

  基准测试支持 LIFO、LILO、FIFO 或 FILO 时延计算方法

  每个端口的路由插入表 (RIT)  条目数

  128K（1.6T，800G/400G/200G），4 字节条目用于动态标签或随机 IP/ MAC 地址分配

  每条流的 RIT 或 VFD 列表条目数

  ●   每条流可插入 8 个 RIT 表(1.6T/800G/400G/200G)
  ●   对于所有支持的速度，每条流可插入 4 个 VFD 条目

  QoS

  ●   L2 - 基于 VLAN 的 8 个 先级值
  ●   L3 - 基于 DSCP 的 64 个优先级值

  AI测试

  GPU/NIC 仿真

  每个端口模拟 128 个 GPU/NIC

  CCL 流量模式

  ●   使用 PXN 的AlltoALL
  ●   不使用 PXN 的AlltoALL
  ●   RingAllReduce
  ●   Halving and Doubling
  ●   Double Binary Tree
  ●   RingReduceScatter
  ●   RingAllGather
  ●   Alternating Ring
  ●   Double Binary Tree
  ●   点对点
  ●   混合流量模式与背景流量

  LLM 模型仿真

  ChatGPT、llama、DeepSeek、RestNet 和 AlexNet 用于模拟训练流量模型

  RoCEv2 配置

  ●   每端口应用的 RoCEv2 配置文件
  ●   每端口最多支持 16K 队列对
  ●   RC、UD 和 UC 传输模式
  ●   DCQCN 拥塞控制
  ●   流量模式 - 连续和突发
  ●   全网状、一对一、全对全。
  ●   双向和单向流量

  UET 配置

  ●   有状态链路层
  ●   链路层重传 (LLR)
  ●   基于信用的流量控制 (CBFC)
  ●   链路层错误插入
  ●   有状态传输层
  ●   可靠有序交付 (ROD)
  ●   可靠无序交付 (RUD)
  ●   大量交换网络端点 (FEP)
  ●   NSSC 拥塞控制
  ●   RCCC 拥塞控制
  ●   数据包裁剪
  ●   动态熵变
  ●   流量模式 - 连续和突发
  ●   全网状、一对一、全对全。
  ●   双向和单向流量

  RoCEv2 吞吐量

  1.6T 及 800G、400G、200G、100G

  UET - 吞吐量

  1.6T 及 800G、400G、200G、100G

  拥塞避免

  数据包裁剪支持 、多路径支持

  拥塞控制

  ●   有损和无损结构的 ECN、PFC 组合
  ●   ECN 检测、CNP 通知
  ●   CNP 间隔
  ●   CNP 通知的服务质量优先级
  ●   DCQCN
  ●   NSSC 和 RCCC

  主要结果和统计数据
（在 Web 和 Windows GUI上可用）

  ●   JCT、理想 JCT
  ●   基于 JCT 的尾部延迟 (P95/P99/P99.9) 算法带宽 (algbw) 和总线带宽 (busbw)
  ●   基于传输时间的 CCL 流量图表 algbw 和 busbw
  ●   总传输时间、总训练时间
  ●   平均迭代时间、最大迭代时间、最小迭代时间
  ●   吞吐量、丢包率、乱序数据包、数据包延迟
  ●   ECN、CNP 发送/接收
  ●   接收器窗口大小
  ●   丢包率
  ●   数据包速率
  ●   RTT
  ●   重发率
  ●   数据包延迟

  物理层（L1）功能

  OSFP 互连

  多速率 (1.6T/800G/400G/200G) 下的 CR8、SR8、LR8、FR8、DR8

  介质支持和 FEC 选项

  ●   所有 PAM4 速率模式均支持 RS (544，514) FEC
  ●   CMIS 5x 和相干 C-CMIS 1.2 支持
  ●   其他支持因速率模式而异
    —224 Gbps PAM4 模式
       ●   光模块
              ■  1x1.6T：1.6TBASE-SR8、1.6TBASE-DR8、1.6TBASE-FR8
              ■  2x800G：1.6TBASE-SR8、1.6TBASE-DR8、1.6TBASE-FR8、 1.6TBASE-2FR4
              ■  4x400G：1.6TBASE-SR8、1.6TBASE-DR8、1.6TBASE-FR8、 1.6TBASE-2FR4
              ■  8x200G：1.6TBASE-SR8、1.6TBASE-DR8、1.6TBASE-FR8、 1.6TBASE-2FR4
   —铜缆
      ●   1x1.6T/2x800G/4x400G/8x200G：1.6TBASE-CR8
    —112 Gbps PAM4 模式*
      ●   光模块
              ■  1x800G：800GBASE-SR8、800GBASE-DR8 和 800GBASE-FR8
              ■  2x400G：800GBASE-SR8、800GBASE-2FR4、 400GBASE-DR4、400GBASE-FR4
              ■  4x200G：800GBASE-SR8
              ■  8x100G：800GBASE-SR8
    —铜缆
              —1x800G/2x400G/4x200G/8x100G：800GBASE-CR8
  *上面列出的铜缆类型包括直连铜缆 (DAC)、有源电缆 (AEC) 和扇出电缆。开箱即用支持， 无需将设备送回工厂以获得 DAC 支持。

  自动协商/链路训练 (AN/LT)
（符合 IEEE 802.3 标准）

  AN/LT 支持：
   —224G：1x1.6T、2x800G、4x400G、8x200G
   —112G：1x800G、2x400G、4x200G、8x100G

  延迟补偿

  支持 - 消除传输路径上的固有延迟

  多用户支持

  每端口（前面板端口）用户预留，每个设备最多支持 4 个用户

  物理层（L1）调试工具和功能

  前/后 FEC 码字统计、Tx 加重（Tx Emphasis）设置、Rx 眼图查看、 FEC 计数器、PRBS 生成/校验、前端 L1 汇总状态、光模块（Xcvr） MDIO 访问、PC    S 监控。

  数字光学监控 (DOM)

  是 - 设备状态、电功率、温度、功率等级、激光功率以及大量 LOL 和 LOS 阈值和报警监控信息。

  PRBS 模式支持

  PRBS-7Q、PRBS-9Q、PRBS-11Q、PRBS-13Q、PRBS-15Q、PRBS-19Q、 PRBS-20Q、PRBS-23Q、PRBS-31Q、PRBS-49Q、PRBS-58Q 和SSPRQ （仅发送）模式生成支持以及接收端统计和    分析
