完整耐压测试解决方案

Chroma19050系列耐压测试器采用高精度的数位硬体架构，结合电压与负载变动补偿确保测试完整性。多步功能允许使用者在一个程序中执行多个测试步骤，如先执行AC耐压其次是IR多个工步测试。

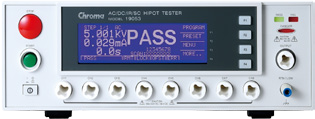

19050系列耐压测试器有3个机种供选择，19052 ACV / DCV / IR 耐压测试器为单通道：19053 ACV / DCV / IR 耐压测试器内建 8 通道高压扫描功能；19054 ACV / DCV / IR耐压测试则内建 4通道高压扫描功能。配有数位显示面板与易于操作的介面，简单执行耐压与绝缘测试，为最新型耐压测试器。

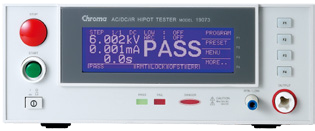

19070 系列耐压测试器有 2 机种供选择，19073 ACV / DCV / IR 耐压测试器与 19071 ACV 耐压测试器。19070 系列为携带方便型的综合耐压测试器，超小型体积但具备大型 LCD 显示器，易于观看测试结果，适用于电子零件之安规测试，为精致型耐压测试器。

开/短路检查(OSC)
在执行耐压测试前使用 OSC 功能来检查待测物是否有开路 (Open) 或短路 (Short) 现象，确保测试有效性。

电气闪络侦测(Flashover)
19070 及 19050 系列与 Chroma 其它安规测试系列仪器同样具有电气闪络侦测功能。电气闪络是绝缘材料内部或表面因高电界产生电气放电，待测物失去原有之绝缘特性，形成暂态或非连续性放电，导致碳化导电通路产生或产品伤害。若只以漏电流判定则无法检出不良，因此Flashover侦测为高压测试不可或缺的检视项目之一。

接地连续性测试(GC)
Chroma 19070 与 19050 系列皆具有接地连续性测试功能，待测物电源线接地端与产品任一金属外露部件检查其电阻是否小于1Ω。

接地失效中断(GFI)
国际电工法规要求在潮湿环境下设备需具有接地失效中断功能，这类型设备当接地电流连续几毫秒大于 0.5mA 时会自动中断电源以保护使用者安全。

快速放电
在直流耐压 (DCV) 和绝缘电阻 (IR) 测试时利用内部变压器做放电，达到快速又安全的放电。

特点

■  交/直流电压+绝缘电阻测试三台一机型

■  可程输出电压 AC 5kV·DC 6kV

■  绝缘电阻 50GQ / 1000V DC

■  接地连续性测试（GC）

■  标准 RS-232 介面

■  开/短路侦测功能(OSC)

■  人体保护功能（GFI）

■  电气闪络侦测功能(Flashhover)

■  具 0.4mS 快速切断 & 0.2:2sec 快速放电

■  暂停模式

■  UL 和 TUV 认证（* 参阅规格表）

■  可程序编辑爬升/下降和测试时间

■  可程序编辑上限/下限

■  程序呼叫与储存功能

■  远端控制功能

■  CE认证

主要功能

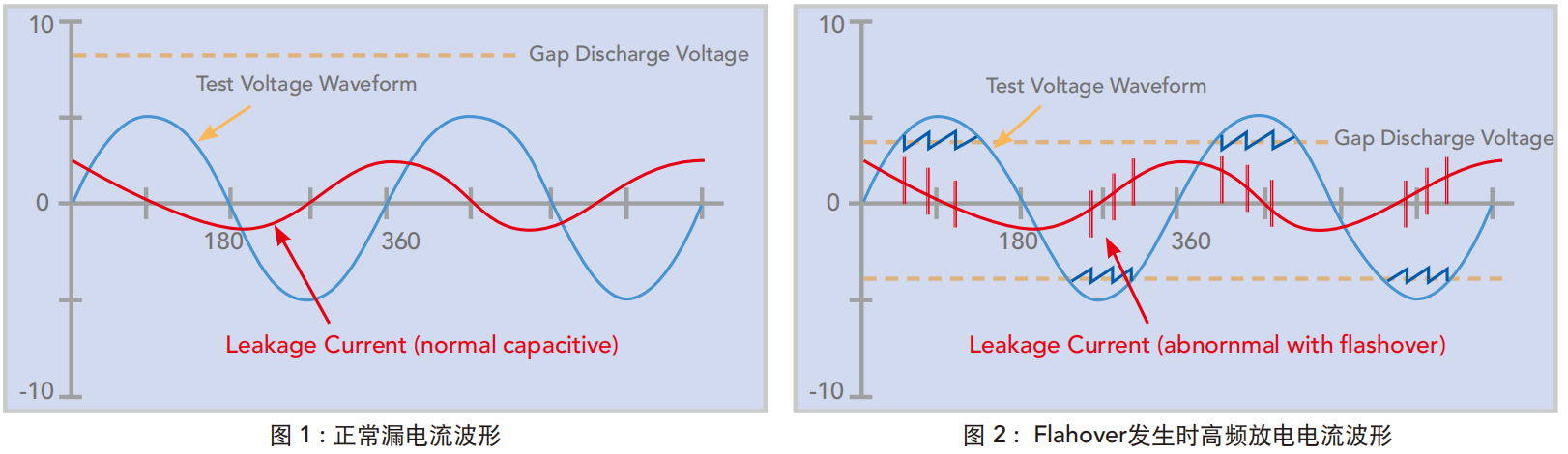

电气闪络监测FISHOVERDECTION(ARC)

19078 和 19050 系列与 Chroma 其它安规测试系列仪器同样具有 Flashover 侦测功能。Flashover 是绝缘材料内部或表面因高电界产生电气放电，待测物失去原有绝缘特性，形成暂态或非连续性放电，导致碳化导电通路产生或产品伤害。若只以漏电流判定则无法检出不良，须以测试电压或漏电流之变化率判定检出不良。因此 Flashover 侦测为高压测试不可缺的检视项目之一。

开短路测测OPEN/SHORTCHECK(OSC)

OSC 功能为侦测测试过程中是否有开路（接触不良）或短路（待测物短路情况）的情形发生；测试过程中若发生开路现象，会导致不良品误判为良品；若发生短路现象，可提早得知并筛选；减少对治具设备的伤害，节省测试成本。

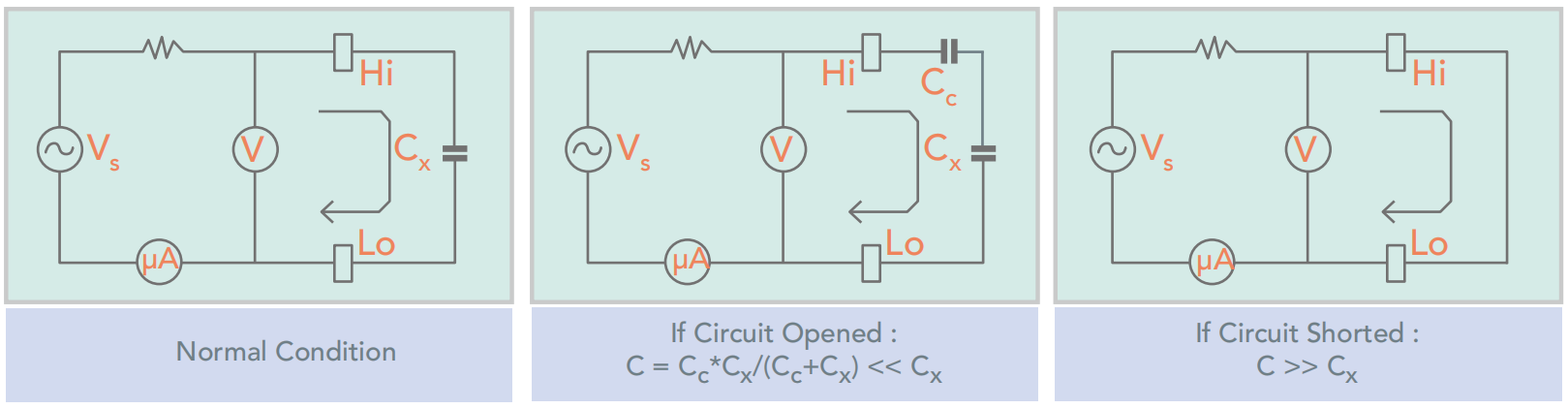

一般耐压测试产品皆呈电容性（Cx），在正常状态下可能在数十pF至数uF之间 一一 一旦发生连接断路则会在断路界面形成微小电容量（图2之Cc），一般低于10pF，而呈现整体电容量远低于正常产品现象。而当待测物短路或接近短路时则会呈现电容量远高于正常现象。因此可利用电容量变化之上下限值决定出短路问题。

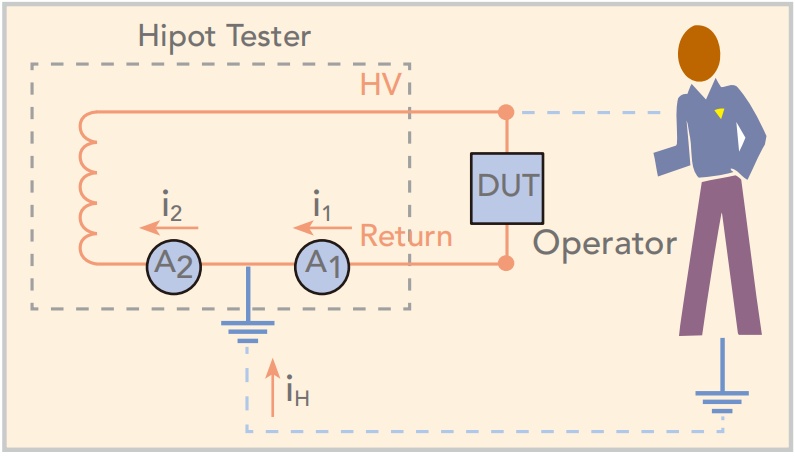

人体保护电路GROUND FAULT INTERRUPT(GFI)

安规测试的目的是为了保护产品使用者的安全。Chroma 19070 及 19050 系列拥有 GFI 人体保护功能来保护测试人员。在突发人体感电的情形下，GFI能够立即切断仪器之电压输出，保护操作员不受电气伤害。GFI 功能以侦测从地端 (Earth GND) 流回之电流 (iH) 与 RETURN 端电流(i1),比较后若大于0.5mA,则会在立即切断电压输出。
