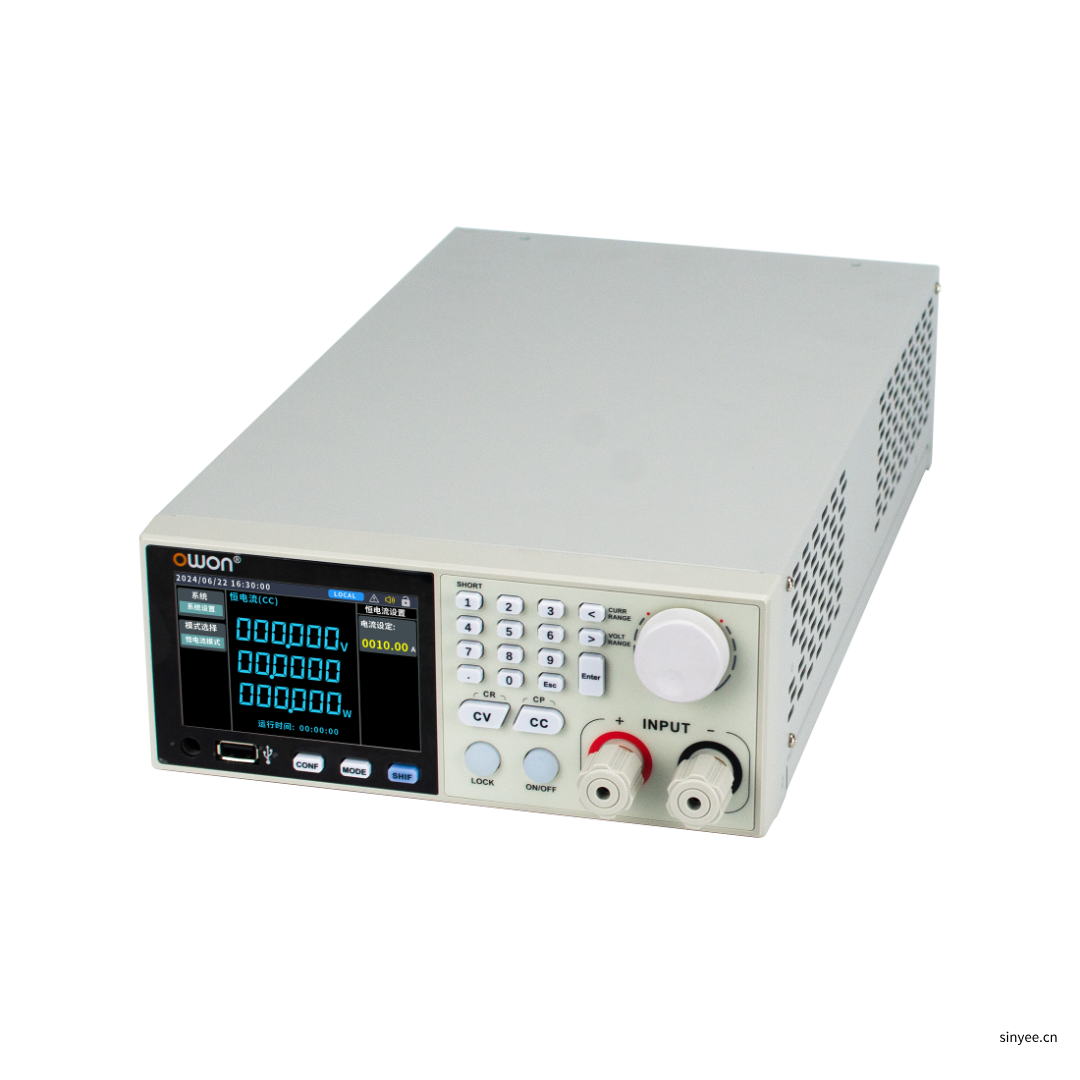

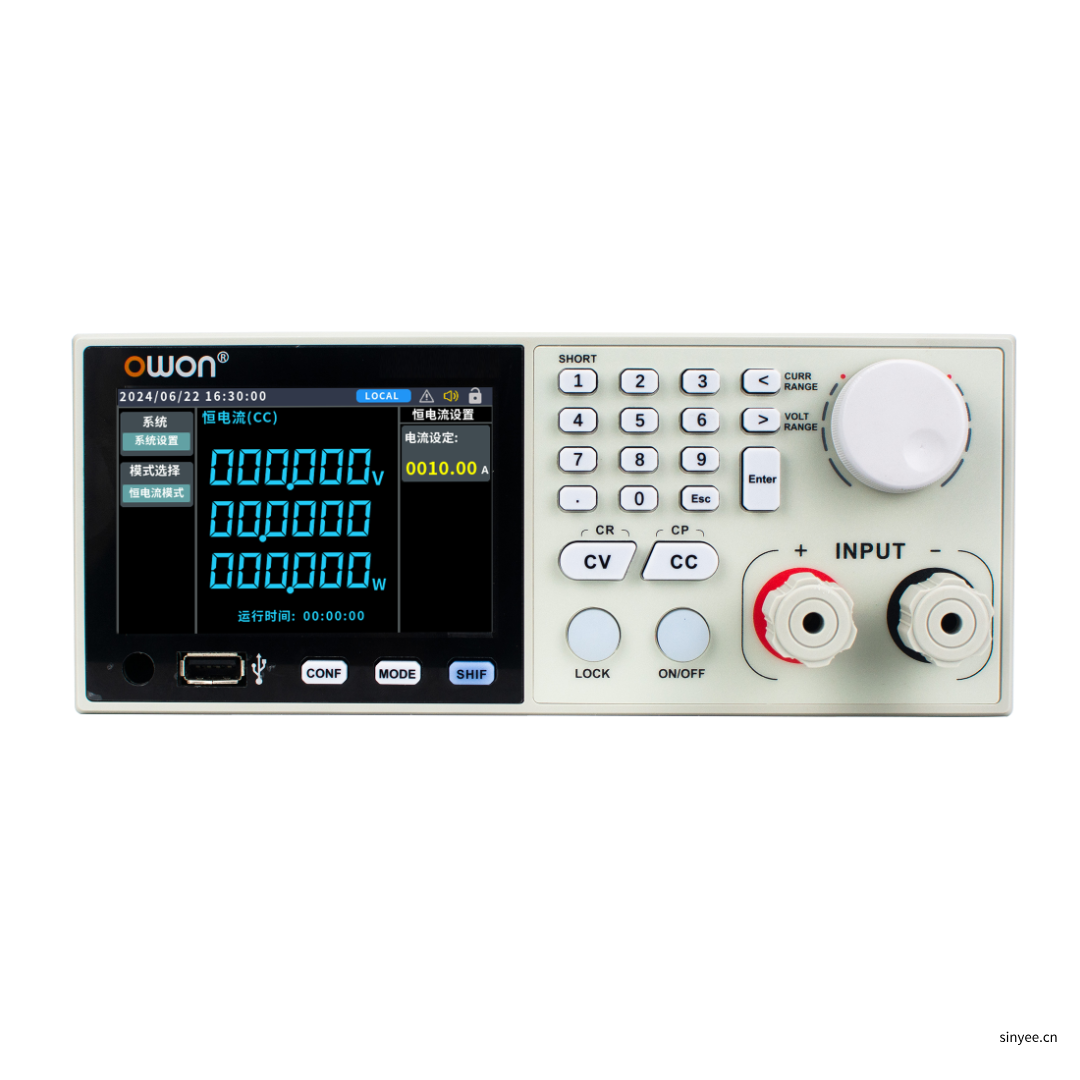

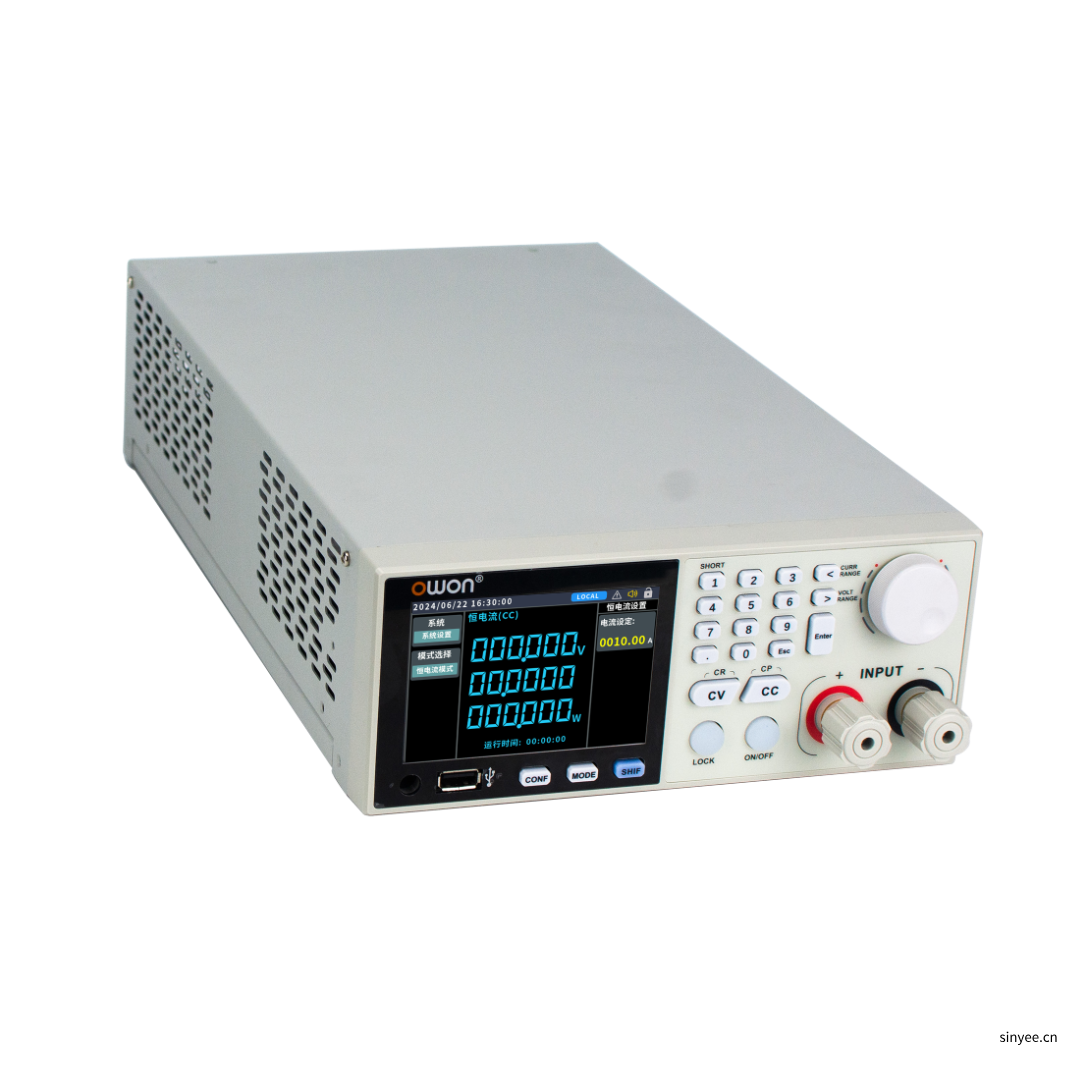

OEL8500 系列直流电子负载

型号：OEL8500

+ 高达5kHz动态模式

+ 1mV/0.1mA回读分辨率
+ 过电压、过电流、过功率、过热、防反接等多种保护
+ 四种静态模式:定电压、定电流、定电阻、定功率
+ 支持CC动态模式和短路模拟
+ 可调电流上升速度0.001 A/us~2 A/us
+ 支持多机并联（除CV定电压模式外）．通过RS485通讯．可扩展10台．并联扩容到4kW
+ RS232，支持SCPI协议, USB Device接口，支持上位机通信
+ 支持电池放电测试，OCP测试，OPP测试功能（选配)
+ 1/2 2U，标准机柜尺寸
+ 3.9英寸TFT液晶显示屏，可同时显示多个参数和状态

在线咨询

服务热线 0755-83248861

产品描述

技术参数

仪器必须在规定的操作温度下连续运行30分钟以上，才能达到以下规格标准。

型号		OEL8513	OEL8512	OEL8512B	OEL8512C	OEL8511	OEL8511B	OEL8511C
输入	电压	0-150V	0-150V	0-300V	0-600V	0-150V	0-300V	0-600V
	电流	0-40A				0-20A
	功率	500W	400W			200W
最小操作电压		1.1V@40A				0.8V@20A
量程（CV）		0-150V	0-150V	0-300V	0-600V	0-150V	0-300V	0-600V
分辨率 CV）		1mV				1mV
量程(CC)		0-40A				0-20A
分辨率 (CC)		1mA				1mA
量程 (CR)		0.05Ω - 7.5kΩ				0.05Ω - 7.5kΩ
量程 (CP)		500W	400W			400W
分辨率 (CP)		10mW				10mW
动态模式
T1&T2		0.1ms-50s				0.1ms-50s
上升/下降斜率		0.01A/ms-2000A/ms				0.01A/ms-2000A/ms
最小上升时间		20us				20us
电压回读值		0-150V	0-150V	0-300V	0-600V	0-150V	0-300V	0-600V
电压回读分辨率		1mV
电流回读值		0-40A				0-20A
电流回读分辨率		0.1mA				0.1mA
功率回读值		0-500W	0-400W			0-200W
功率回读分辨率		10mW				10mW
短路		CC mode, CV mode, CR mode
保护功能		OV, OCP, OTP, OPP
通信接口		RS-232 support SCPI
选配测量功能		支持电池放电容量测试，OCP,OPP测试，该功能为选配，仅带-T后缀产品型号 (订货号OEL-T1)
耐压		500VDC, 1mA (输出对大地)；1.5kVAC, 5mA (输入对大地)
输入电压		110V ±10% or 220V ±10%;50Hz/60Hz
尺寸 (LWH)		375mm215mm88mm
重量 (kg）		5 (主机)				4.2（主机）
