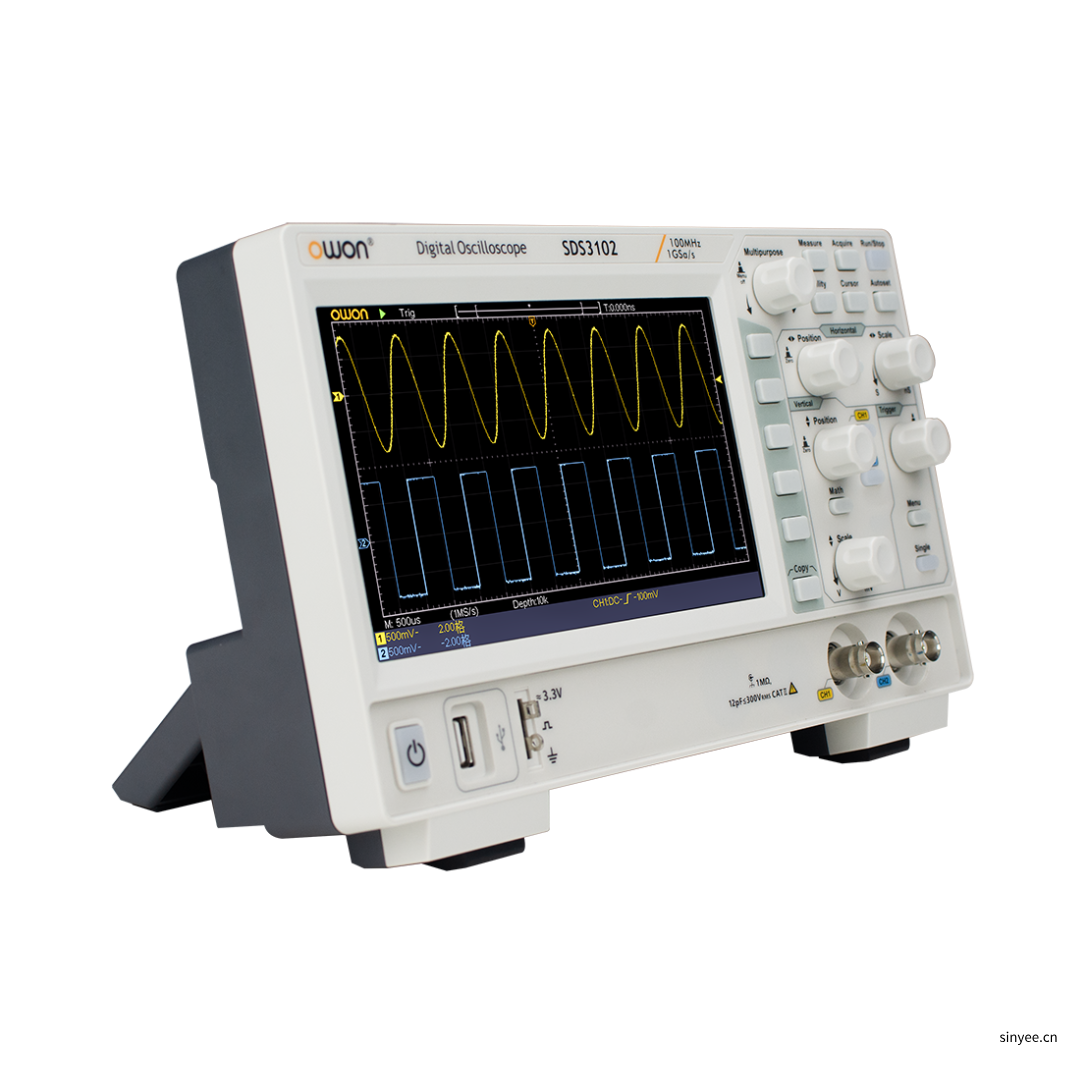

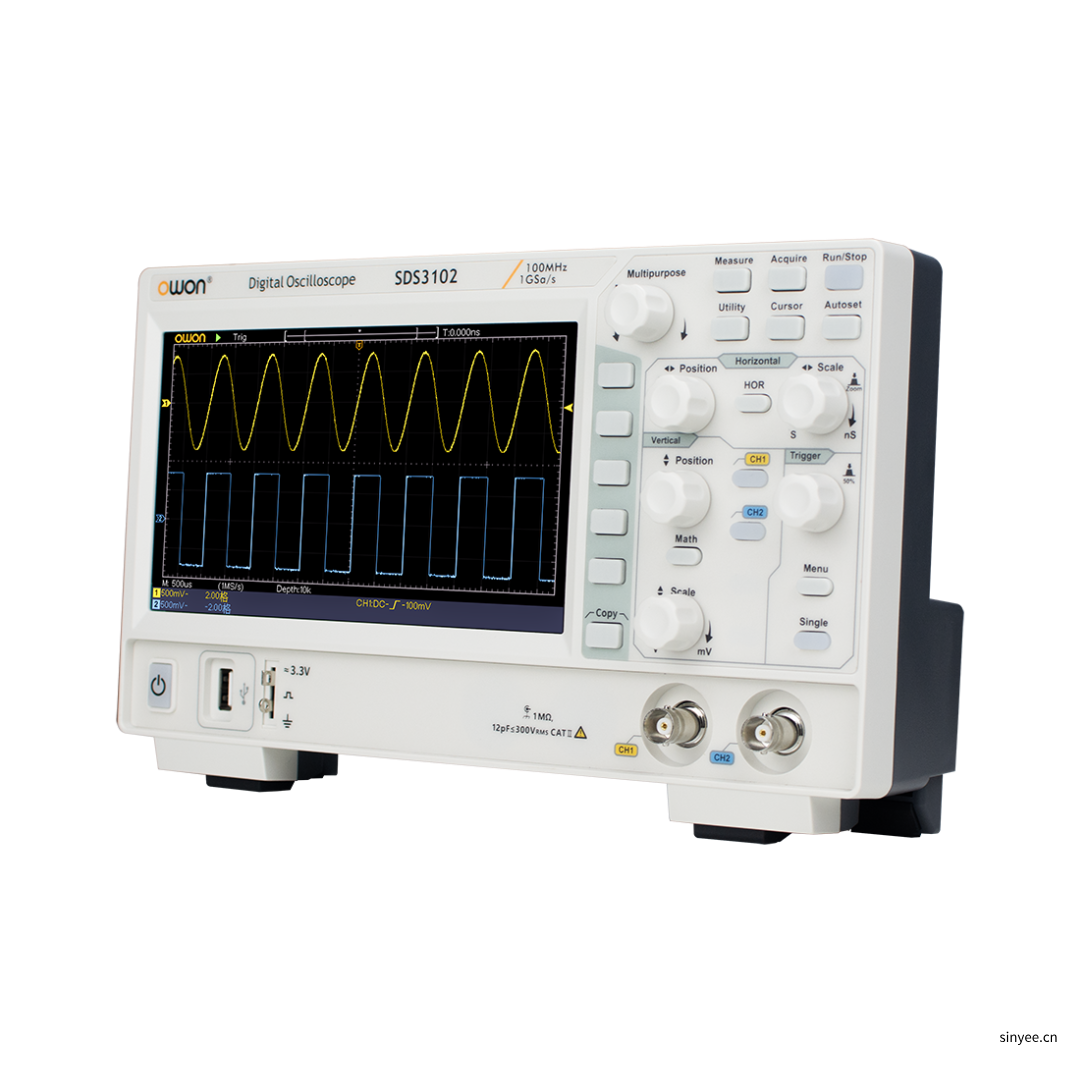

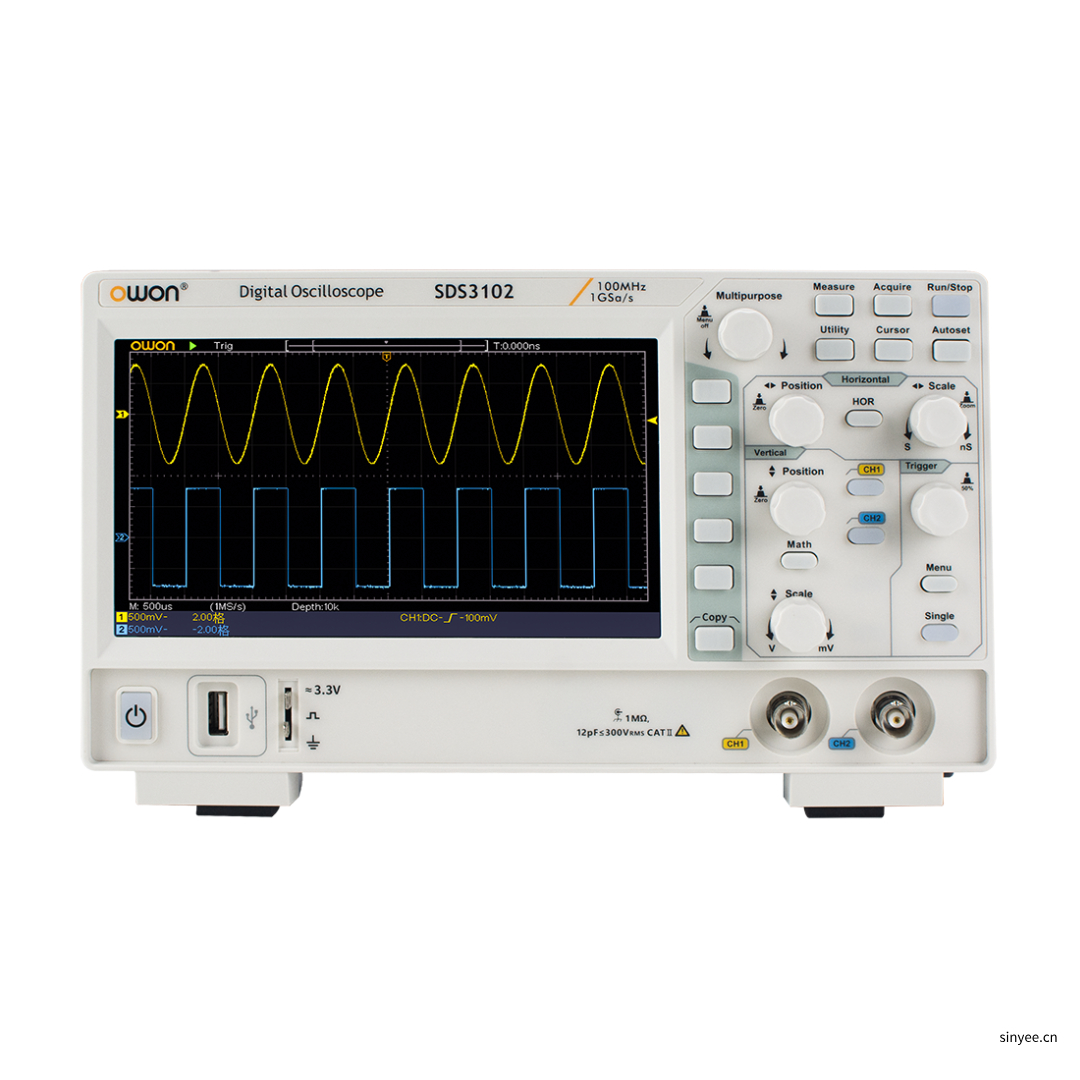

国产SDS3000系列双通道数字示波器200MHz带宽
型号：SDS3000系列
+ 100MHz 150MHz 200MHz带宽
+ 双通道，1GSa/s实时采样率
+ 存储深度20Mpts
+ 超薄机身，支持USB Type-c供电，方便户外使用
+ 支持30种自动测量
+ 可保存设置 、波形、参考波形、CSV、图片等多种数据格式
+ 内置6位高精度频率计
+ 内置FFT频谱分析功能
+ 支持PC上位机，支持标准SCPI远程控制指令
+ 7英寸高清TFT液晶显示
在线咨询
服务热线
0755-83248861
分享至
产品描述
产品描述
技术参数
型号 | SDS3102 | SDS3152 | SDS3202 |
带宽 | 100MHz | 150MHz | 200MHz |
通道 | 双通道 | ||
实时采样率 | 1GSa/s | ||
采样方式 | 普通采样、峰值检测、平均值 | ||
输入耦合直 | 直流、交流、接地 | ||
输入阻抗 | 1MΩ±2%，与12pF±5pF 并联 | ||
探头衰减系数 | 1X，10X，100X，1000X | ||
存储深度 | 20M | ||
扫速范围（S/div） | 2ns/div～1000 s/div按1～2～5进制方式步进 | ||
灵敏度(伏/格)范围 | 2mV/div～10 V/div | ||
最大输入电压 | 400 V（DC + AC 峰值） | ||
位移范围 | ±2 V (2 mV/div – 200 mV/div)； ±100 V (500 mV/div – 10 V/div) | ||
波形反向 | 支持 | ||
自动测量 | 周期、频率、平均值、峰峰值、均方根值、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟A→B上升, | ||
数学运算 | ＋, －, ×, ÷, FFT | ||
存储波形 | 16 组波形 | ||
触发模式 | 边沿、 视频、脉宽、斜率 | ||
通信接口 | USB2.0， 支持U盘存储 | ||
频率计 | 支持 | ||
光标测量 | 光标间电压差(△V)、光标间时间差(△T) | ||
李沙育图形 | 带宽：满带宽；相位差：±3 degrees | ||
显示 | 7英寸（800 x 480）LCD | ||
电源电压 | Type-C供电口；DC：5V 3A | ||
尺寸 (W x H x D) | 260 mm x 160mm x 78 mm | ||
重量 | ≈ 1.1公斤 | ||
