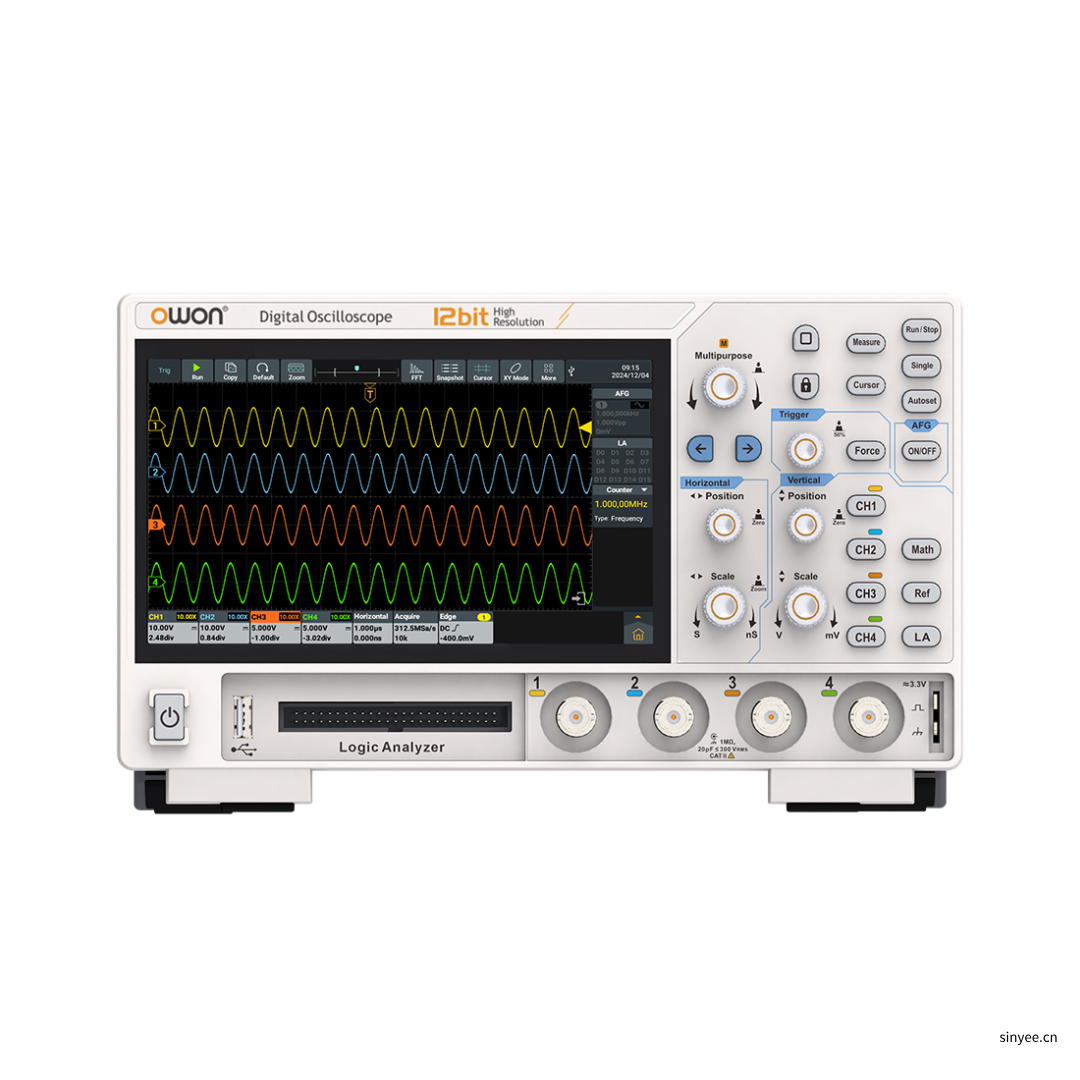

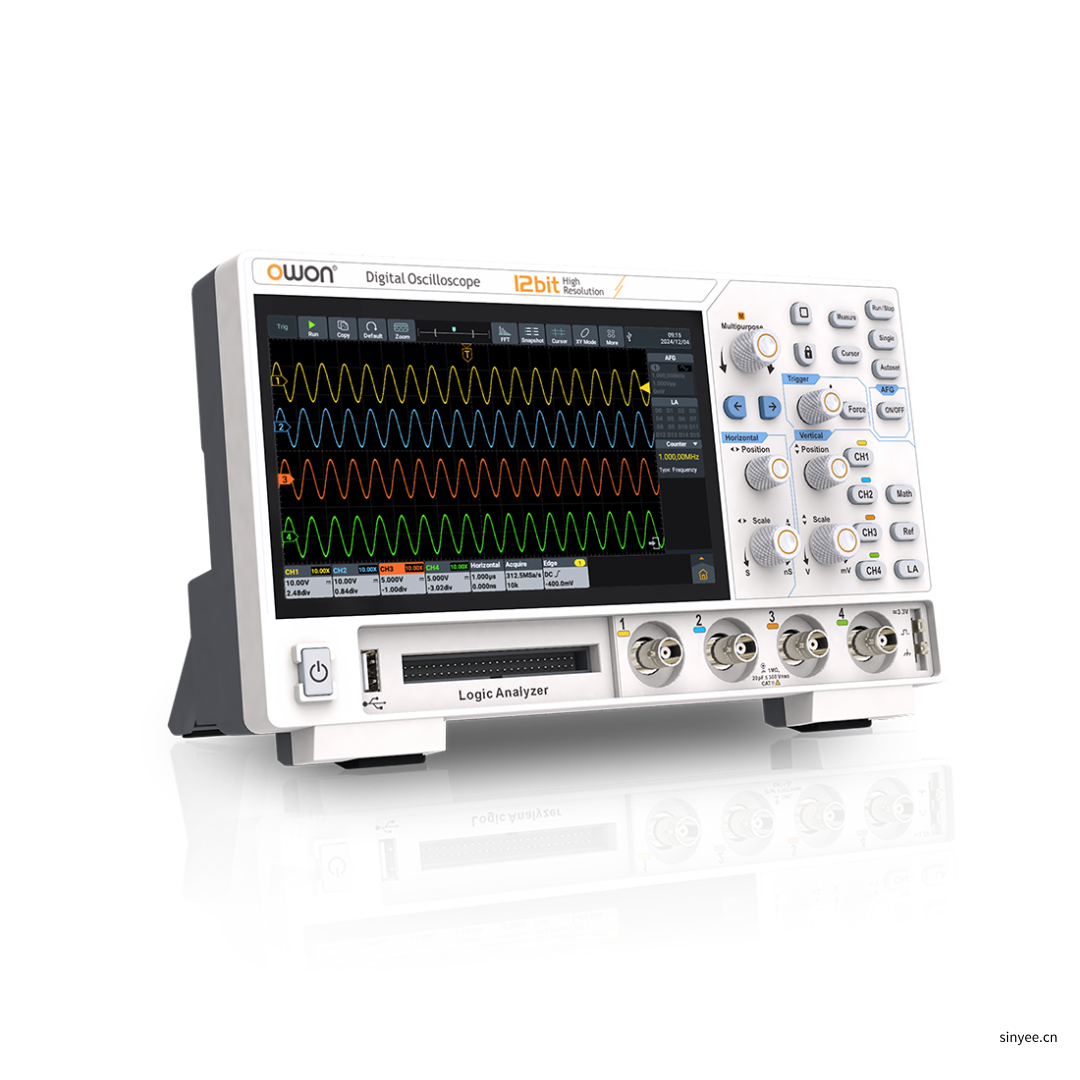

ADS900A 系列12位高精度多功能数字示波器
型号：
+ 集成示波器、30MHz AFG(选配)、逻辑分析仪（选配)、频率计、电压表、FFT频谱分析仪多项功能
+ 带宽125MHz/250MHz，全系列标配2GSa/s的实时采样率
+ 先进示波器架构，更低底噪、更高存储，更快刷新
+ 存储深度100M，波形刷新率高达700,000帧/秒，垂直精度12-bit
+ 垂直档位200μV/div - 10V /div
+ 丰富的触发:边沿、视频（场/行）、脉宽、斜率、欠幅、超幅、超时、第N边沿、逻辑以及RS232 /UART、I2C、SPI、CAN、LIN
2路硬件解码:RS232/UART、12C、SPI、CAN、LIN满足各类复杂应用需求
+ 波特图功能（带信号源机型)
+ 1M点FFT分析，256级波形灰度显示及彩色余辉技术，增强波形可视化效果
+ 便捷的测量参数统计功能，支持测量指示、光标Gating测量及更多测量项提示
+ 支持外接鼠标、键盘，极大提升操作互动效率
+ 配置HDMI、USB Device, USB Host、Trig Out (P/F)、LAN，支持web Control远程仪器控制和SCPI命令收发工具
+ 可选配无线模块（wifi/蓝牙)，支持网络打印机
+ 超薄设计，节省宝贵操作空间
+ 采用7英寸多点触控LCD，支持用户自定义快捷操作，简化日常使用流程
在线咨询
服务热线
0755-83248861
分享至
产品描述
产品描述
技术参数
型号 | ADS912A | ADS922A | ADS914A | ADS924A | |||
模拟带宽（-3 dB） | 125MHz | 250MHz | 125MHz | 250MHz | |||
输入通道数 | 2 | 4 | |||||
最大模拟通道采样率 | 2GSa/s（单通道）1GSa/s (双通道) 500MSa/s（四通道） | ||||||
采样方式 | 普通采样、峰值检测、高分辨率、平均、分段采集 | ||||||
存储深度 | 100M | ||||||
最高波形捕获率 | 最高700,000wfms/s | ||||||
垂直分辨率 | 12-bit | ||||||
灵敏度（伏/格）范围 | 200μV/div～10 V/div | ||||||
时基精度 | ±25 ppm（典型值） | ||||||
时基档位 | 1ns/div - 1000s/div，1-2-5 步进 | ||||||
直流增益精确度 | 3%（≤1 mV）；2%（2 mV）；2%（≥5 mV） | ||||||
输入阻抗 | 1 MΩ±2%，与20 pF±5 pF 并联，50Ω± 2% | ||||||
探头衰减系数 | 1.00μX-500.00kX，按1-2-5 进制方式步进，支持自定义 | ||||||
触发类型 | 边沿、脉宽、斜率、视频（场和行）、超时、欠幅、超幅、第N 边沿触发、逻辑触发、RS232/UART、I2C、SPI、CAN、LIN | ||||||
解码 | RS232/UART、I2C、SPI、CAN、LIN | ||||||
自动测量 | 周期、频率、正脉宽、负脉宽、上升时间、下降时间、屏幕脉宽比、正占空比、负占空比、平均值、峰峰值、均方根值、过冲、最大值、最小值、顶端值、周均方根、底端值、幅度、预冲、标准差、正脉冲个数、负脉冲个数、上升沿个数、下降沿个数、面积、周期面积、延迟（A↑-B↑）、延迟（A↑-B↓）、延迟（A↓-B↑）、延迟（A↓-B↓）、相位（A↑-B↑）、相位（A↑-B↓）、相位（A↓-B↑）、相位（A↓-B↓）、FRR（A↑-B↑）、FRF（A↑-B↓）、FFR（A↓-B↑）、FFF（A↓-B↓）、LRR（A↑-B↑）、LRF（A↑-B↓）、LFR（A↓-B↑）、LFF（A↓-B↓) | ||||||
数学运算 | 加、减、乘、除、&&、||、^、！、微分、积分、平方根， 函数运算(Lg/Ln/Exp/Abs/Sine/Cosine/Tan),用户自定义函数,数字滤波（低通、高通、带通、带阻)、FFT（Vrms，dBVrms, Radians，Degrees） | ||||||
频率计 | 6位数字频率计；最大频率：示波器最大模拟带宽 | ||||||
电压表 | 支持DC, AC+DCrms, ACrms；分辨率：4位（ACV/DCV） | ||||||
信号发生器主要指标（选配） | |||||||
最大输出频率 | 单通道 30MHz | ||||||
采样率 | 160MSa/s | ||||||
标准波形 | 正弦波、方波、锯齿波、脉冲波、噪声 | ||||||
任意波形 | 指数上升、指数衰减、Sin(x)/x、阶梯波、噪声等28种内建波形 | ||||||
垂直分辨率 | 14 bits | ||||||
任意波 | 1μHz ~ 10MHz | ||||||
任意波波形长度 | 2-8K点 | ||||||
输出幅度 | 2mVpp ~ 10Vpp 高阻；1mVpp ~ 5Vpp 50 Ω | ||||||
输出阻抗 | 50Ω（典型值） | ||||||
调制类型 | AM, FM, PM, FSK | ||||||
逻辑分析仪主要指标（选配） | |||||||
通道数 | 16个输入通道(D0~D15)，其中D0~D7 为一组，D8~D15 为一组 | ||||||
阀值范围 | ±20.0 V，10 mV 步进 | ||||||
最大可输入电压 | ±40V 峰值CAT I；瞬时过压800Vpk | ||||||
最大输入动态范围 | ±30 V +阈值 | ||||||
最小电压摆幅 | 500mVpp | ||||||
输入电阻 | 100 kΩ；8 pF | ||||||
垂直分辨率 | 1-bit | ||||||
其他 | |||||||
通讯接口 | HDMI；USB device *1, USB Host *1 ；Trig Out(P/F)；LAN 接口 | ||||||
显示 | 7英寸（1024×600），多点触控电容屏 | ||||||
电源 | Type-C 供电口 (不带信号发生器：要求适配器或电池支持12V/≥3A 的握手协议) (带信号发生器：要求适配器或电池支持12V/≥4A 的握手协议) | ||||||
尺寸 | 260mm * 160mm * 78mm（宽*高*深） | ||||||
重量 | 约1.5 千克（主机） | ||||||
