力科PP系列无源探头

型号：PP系列

无源探头设计用于 400 V甚至高达 600 V 的电压以内的测试场景。Teledyne LeCroy 无源探头具有衰减识别引脚，示波器可以自动识别探头衰减比进行波形的缩放，无需用户输入。

服务热线 0755-83248861

产品描述

无源探头

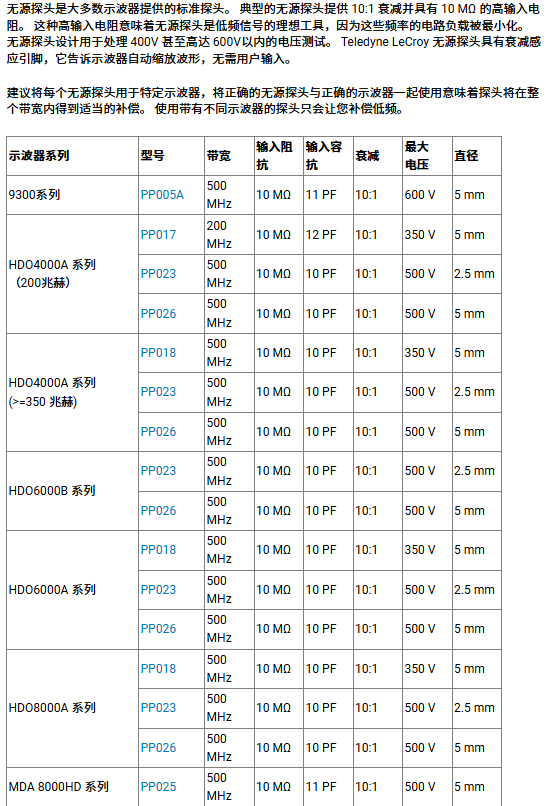

无源探头是大多数示波器提供的标准探头。典型的无源探头提供 10:1 衰减并具有 10 MΩ 的高输入电阻。这种高输入电阻意味着无源探头是低频信号的理想工具，因为这些频率的电路负载被最小化。无源探头设计用于处理 400V 甚至高达 600V以内的电压测试。 Teledyne LeCroy 无源探头具有衰减感应引脚，它告诉示波器自动缩放波形，无需用户输入。

建议将每个无源探头用于特定示波器，将正确的无源探头与正确的示波器一起使用意味着探头将在整个带宽内得到适当的补偿。使用带有不同示波器的探头只会让您补偿低频。

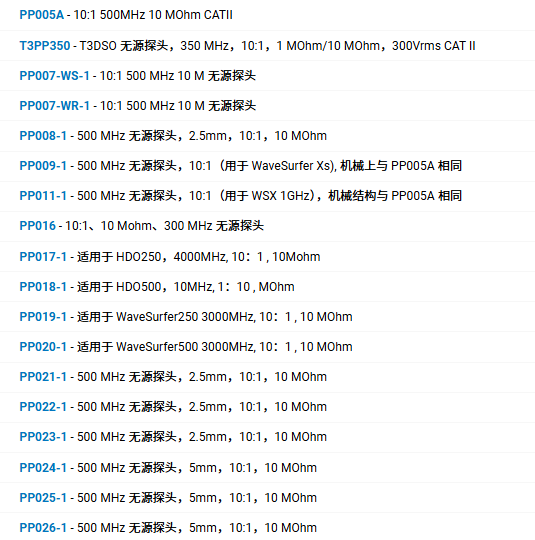

无源探头型号

PP005A- 10:1 500MHz 10 MOhm CATII

T3PP350- T3DSO 无源探头，350 MHz，10:1，1 MOhm/10 MOhm，300Vrms CAT II

PP007-WS-1- 10:1 500 MHz 10 M 无源探头

PP007-WR-1- 10:1 500 MHz 10 M 无源探头

PP008-1- 500 MHz 无源探头，2.5mm，10:1，10 MOhm

PP009-1- 500 MHz 无源探头，10:1（用于 WaveSurfer Xs), 机械上与 PP005A 相同

PP011-1- 500 MHz 无源探头，10:1（用于 WSX 1GHz），机械结构与 PP005A 相同

PP016- 10:1、10 Mohm、300 MHz 无源探头

PP017-1- 适用于 HDO250，4000MHz, 10：1 , 10Mohm

PP018-1- 适用于 HDO500，10MHz, 1：10 , MOhm

PP019-1- 适用于 WaveSurfer250 3000MHz, 10：1 , 10 MOhm

PP020-1- 适用于 WaveSurfer500 3000MHz, 10：1 , 10 MOhm

PP021-1- 500 MHz 无源探头，2.5mm，10:1，10 MOhm

PP022-1- 500 MHz 无源探头，2.5mm，10:1，10 MOhm

PP023-1- 500 MHz 无源探头，2.5mm，10:1，10 MOhm

PP024-1- 500 MHz 无源探头，5mm，10:1，10 MOhm

PP025-1- 500 MHz 无源探头，5mm，10:1，10 MOhm

PP026-1- 500 MHz 无源探头，5mm，10:1，10 MOhm

示波器对应型号

示波器系列	型号	带宽	输入阻抗	输入容抗	衰减	最大电压	直径
9300系列	PP005A	500 MHz	10 MΩ	11 PF	10:1	600 V	5 mm
HDO4000A 系列（200兆赫）	PP017	200 MHz	10 MΩ	12 PF	10:1	350 V	5 mm
	PP023	500 MHz	10 MΩ	10 PF	10:1	500 V	2.5 mm
	PP026	500 MHz	10 MΩ	10 PF	10:1	500 V	5 mm
HDO4000A 系列 (>=350 兆赫)	PP018	500 MHz	10 MΩ	10 PF	10:1	350 V	5 mm
	PP023	500 MHz	10 MΩ	10 PF	10:1	500 V	2.5 mm
	PP026	500 MHz	10 MΩ	10 PF	10:1	500 V	5 mm
HDO6000B 系列	PP023	500 MHz	10 MΩ	10 PF	10:1	500 V	2.5 mm
HDO6000B 系列	PP026	500 MHz	10 MΩ	10 PF	10:1	500 V	5 mm
HDO6000A 系列	PP018	500 MHz	10 MΩ	10 PF	10:1	350 V	5 mm
	PP023	500 MHz	10 MΩ	10 PF	10:1	500 V	2.5 mm
	PP026	500 MHz	10 MΩ	10 PF	10:1	500 V	5 mm
HDO8000A 系列	PP018	500 MHz	10 MΩ	10 PF	10:1	350 V	5 mm
	PP023	500 MHz	10 MΩ	10 PF	10:1	500 V	2.5 mm
	PP026	500 MHz	10 MΩ	10 PF	10:1	500 V	5 mm
MDA 8000HD 系列	PP025	500 MHz	10 MΩ	11 PF	10:1	500 V	5 mm

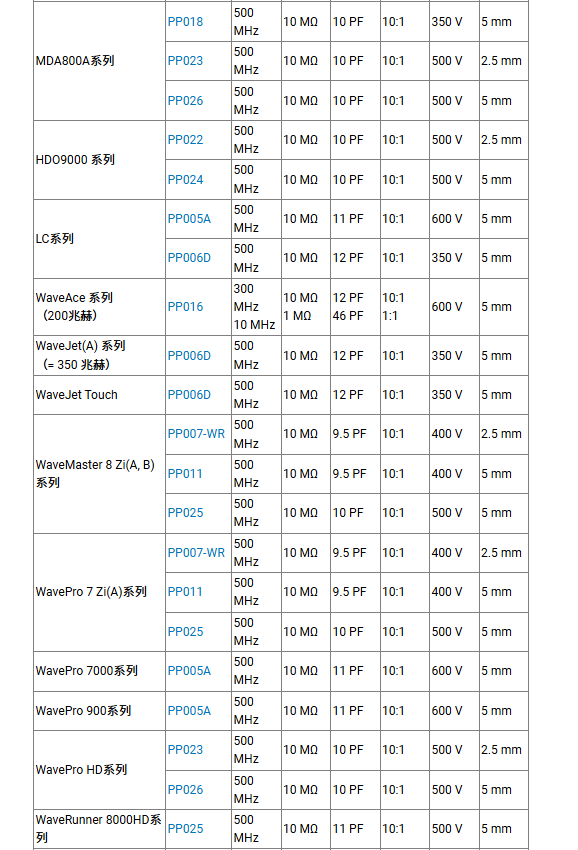

MDA800A系列	PP018	500 MHz	10 MΩ	10 PF	10:1	350 V	5 mm
	PP023	500 MHz	10 MΩ	10 PF	10:1	500 V	2.5 mm
	PP026	500 MHz	10 MΩ	10 PF	10:1	500 V	5 mm
HDO9000 系列	PP022	500 MHz	10 MΩ	10 PF	10:1	500 V	2.5 mm
HDO9000 系列	PP024	500 MHz	10 MΩ	10 PF	10:1	500 V	5 mm
LC系列	PP005A	500 MHz	10 MΩ	11 PF	10:1	600 V	5 mm
LC系列	PP006D	500 MHz	10 MΩ	12 PF	10:1	350 V	5 mm
WaveAce 系列（200兆赫）	PP016	300 MHz 10 MHz	10 MΩ 1 MΩ	12 PF 46 PF	10:1 1:1	600 V	5 mm
WaveJet(A) 系列（= 350 兆赫）	PP006D	500 MHz	10 MΩ	12 PF	10:1	350 V	5 mm
WaveJet Touch	PP006D	500 MHz	10 MΩ	12 PF	10:1	350 V	5 mm
WaveMaster 8 Zi(A, B)系列	PP007-WR	500 MHz	10 MΩ	9.5 PF	10:1	400 V	2.5 mm
	PP011	500 MHz	10 MΩ	9.5 PF	10:1	400 V	5 mm
	PP025	500 MHz	10 MΩ	10 PF	10:1	500 V	5 mm
WavePro 7 Zi(A)系列	PP007-WR	500 MHz	10 MΩ	9.5 PF	10:1	400 V	2.5 mm
	PP011	500 MHz	10 MΩ	9.5 PF	10:1	400 V	5 mm
	PP025	500 MHz	10 MΩ	10 PF	10:1	500 V	5 mm
WavePro 7000系列	PP005A	500 MHz	10 MΩ	11 PF	10:1	600 V	5 mm
WavePro 900系列	PP005A	500 MHz	10 MΩ	11 PF	10:1	600 V	5 mm
WavePro HD系列	PP023	500 MHz	10 MΩ	10 PF	10:1	500 V	2.5 mm
WavePro HD系列	PP026	500 MHz	10 MΩ	10 PF	10:1	500 V	5 mm
WaveRunner 8000HD系列	PP025	500 MHz	10 MΩ	11 PF	10:1	500 V	5 mm

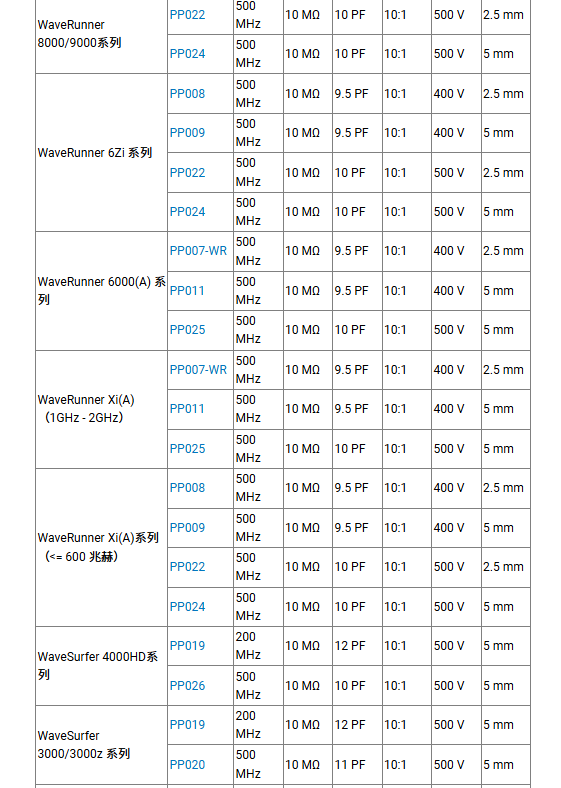

WaveRunner 8000/9000系列	PP022	500 MHz	10 MΩ	10 PF	10:1	500 V	2.5 mm
WaveRunner 8000/9000系列	PP024	500 MHz	10 MΩ	10 PF	10:1	500 V	5 mm
WaveRunner 6Zi 系列	PP008	500 MHz	10 MΩ	9.5 PF	10:1	400 V	2.5 mm
	PP009	500 MHz	10 MΩ	9.5 PF	10:1	400 V	5 mm
	PP022	500 MHz	10 MΩ	10 PF	10:1	500 V	2.5 mm
	PP024	500 MHz	10 MΩ	10 PF	10:1	500 V	5 mm
WaveRunner 6000(A) 系列	PP007-WR	500 MHz	10 MΩ	9.5 PF	10:1	400 V	2.5 mm
	PP011	500 MHz	10 MΩ	9.5 PF	10:1	400 V	5 mm
	PP025	500 MHz	10 MΩ	10 PF	10:1	500 V	5 mm
WaveRunner Xi(A) （1GHz - 2GHz）	PP007-WR	500 MHz	10 MΩ	9.5 PF	10:1	400 V	2.5 mm
	PP011	500 MHz	10 MΩ	9.5 PF	10:1	400 V	5 mm
	PP025	500 MHz	10 MΩ	10 PF	10:1	500 V	5 mm
WaveRunner Xi(A)系列（<= 600 兆赫）	PP008	500 MHz	10 MΩ	9.5 PF	10:1	400 V	2.5 mm
	PP009	500 MHz	10 MΩ	9.5 PF	10:1	400 V	5 mm
	PP022	500 MHz	10 MΩ	10 PF	10:1	500 V	2.5 mm
	PP024	500 MHz	10 MΩ	10 PF	10:1	500 V	5 mm
WaveSurfer 4000HD系列	PP019	200 MHz	10 MΩ	12 PF	10:1	500 V	5 mm
WaveSurfer 4000HD系列	PP026	500 MHz	10 MΩ	10 PF	10:1	500 V	5 mm
WaveSurfer 3000/3000z 系列	PP019	200 MHz	10 MΩ	12 PF	10:1	500 V	5 mm
WaveSurfer 3000/3000z 系列	PP020	500 MHz	10 MΩ	11 PF	10:1	500 V	5 mm

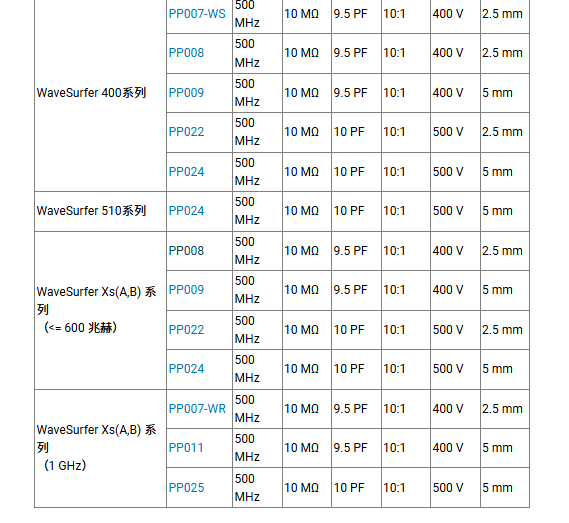

WaveSurfer 400系列	PP007-WS	500 MHz	10 MΩ	9.5 PF	10:1	400 V	2.5 mm
	PP008	500 MHz	10 MΩ	9.5 PF	10:1	400 V	2.5 mm
	PP009	500 MHz	10 MΩ	9.5 PF	10:1	400 V	5 mm
	PP022	500 MHz	10 MΩ	10 PF	10:1	500 V	2.5 mm
	PP024	500 MHz	10 MΩ	10 PF	10:1	500 V	5 mm
WaveSurfer 510系列	PP024	500 MHz	10 MΩ	10 PF	10:1	500 V	5 mm
WaveSurfer Xs(A,B) 系列（<= 600 兆赫）	PP008	500 MHz	10 MΩ	9.5 PF	10:1	400 V	2.5 mm
	PP009	500 MHz	10 MΩ	9.5 PF	10:1	400 V	5 mm
	PP022	500 MHz	10 MΩ	10 PF	10:1	500 V	2.5 mm
	PP024	500 MHz	10 MΩ	10 PF	10:1	500 V	5 mm
WaveSurfer Xs(A,B) 系列（1 GHz）	PP007-WR	500 MHz	10 MΩ	9.5 PF	10:1	400 V	2.5 mm
	PP011	500 MHz	10 MΩ	9.5 PF	10:1	400 V	5 mm
	PP025	500 MHz	10 MΩ	10 PF	10:1	500 V	5 mm
