VIAVI（思博伦）Vertex® 无线信道仿真器-云帆兴烨

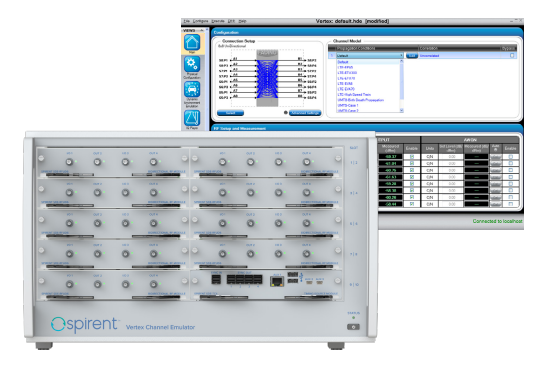

型号：Vertex® 无线信道仿真器
Vertex® 无线信道仿真器全面满足从SISO，2x2 MIMO的低信道密度测试需求，到 MIMO beamforming，MIMO OTA，载波聚合，Massive MIMO和AAS等高信道密度测试需求。

在线咨询
服务热线 0755-83248861
未标题-1
模块化结构
未标题-1
模块化结构

产品描述

Vertex@信道仿真器是业界可扩展性最佳的信道仿真器平台 ，用于精确地模拟复杂的信号衰落对无线传输的影响。 从简单的SISO测试到复杂、 高密度要求的MIMO OTA和 Massive MIMO波束赋形、载波聚合测试，Vertex@无线信道仿真器灵活可变的信道密度可满足各类测试应用， Vertex@无线信道仿真器平台集模块化，可扩展和易用性等创新技术于一体，成为 一个强大的测试测量解决方案， 满足无线市场不断发展的测试需求。

Vertex信道衰落模拟器平台使用业界尖端技术，模拟和复现复杂无线信道的空间条件和噪声，使客户能够在实验室中模拟真实世界的射频环境，在开发周期中尽早定位性能问题。 作为 VIAVI 信道衰落模拟器产品线的最新产品，Vertex@信道衰落模拟器不仅继承了业界公认的领先技术积淀，还创新地采用了全模块化的射频前端和信号处理单元结构，实现了前所未见的可扩展性和灵活性，全面满足从SISO，2x2 MIMO的低信道密度测试需求，到 MIMO beamforming，MIMO OTA，载波聚合，Massive MIMO和AAS等高信道密度测试需求。

Vertex信道衰落模拟器继续使用业界公认的用户友好的图形控制界面，易于设置和操作， 使测试工作简洁，准确，无误。

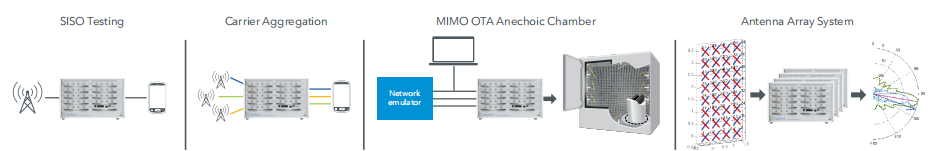

应用场景

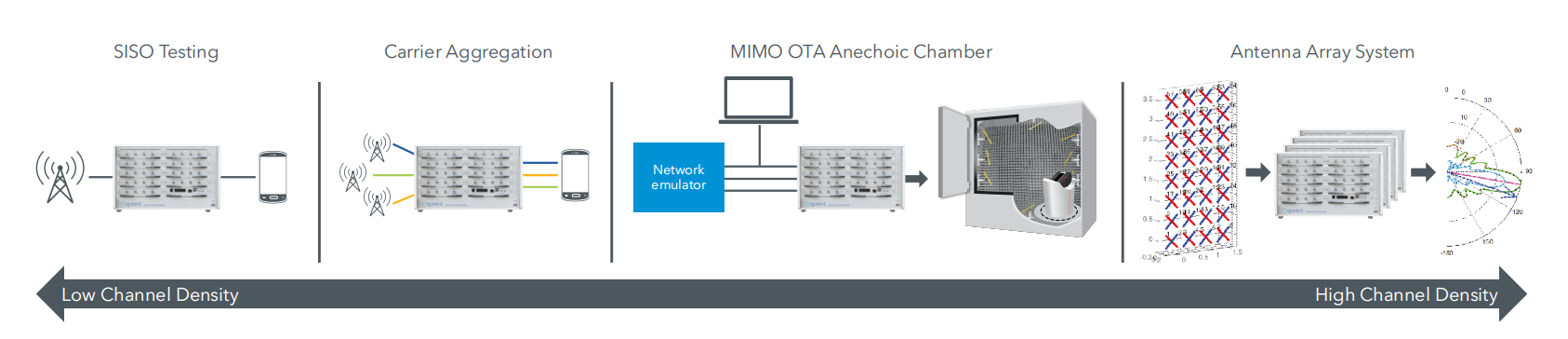

 ●  基本SISO或2x2 MIMO测试
 ●  高信道密度需求
   – MIMO beamforming
   – MIMO OTA – Carrier Aggregation载波聚合测试
   – Massive MIMO – Antenna Array Systems
●  Wi-Fi 7/8, Wi-Fi 6/6e, Wi-Fi 5, Wi-Fi 4,  including MLO
●  设备合规性与性能验证
●  虚拟路测(Virtual Drive Test)
●  无线Mesh网络测试
●  卫星（NTN）与航空应用

特性与优点
♦  可扩展性

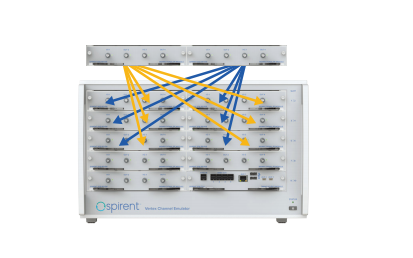

Vertex@信道衰落模拟器可灵活地扩展来适用各类应用，在一台高度6U的机箱内，硬件部分最低可支持2个双向的RF通道，用于基础 RF 测试；最高则可支持 72 个单向射频通道，满足高信道密度测试需求如 MIMO OTA等。
♦  模块化结构
独立的射频模块针对单向或双向应用进行了优化，支持多种不同的频段。这使得 Vertex@信道模拟器能够以最小的硬件配置满足特定的测试需求。可现场更换的射频和 DSP 模块便于升级并提高维护性。每个射频模块都配备独立的本地振荡器（LO），使 Vertex@信道模拟器能够在同一仪器中支持多个载波频率。可选的 FR3 MIMO 转换器还可用于将频率覆盖范围扩展至 23.5 GHz，所有功能均可通过单一 GUI 控制。

♦  小空间，高密度
Vertex信道衰落模拟系统在一个 6U 高度的机框内最高可支持 72 个 RF 端口和 256 个数字通路，为高信道密度测试应用提供最高效地硬件使用率。

♦  多种信道建模
内置的  Vertex propagation 库提供了丰富的标准通道模型选择，同时便于编辑和保存标准模型及用户自定义模型的更改。支持经典和二维/三维几何通道模型，独立的通道建模功能允许单个 Vertex 支持多达 16 个节点，适用于网格网络应用。还可以添加可选的 VIAVI 光线追踪功能，以模拟更高精度的特定场景，包括移动物体建模，例如用于集成传感和通信（ISAC）的应用。

♦  易用性
复杂的测试配置通过易于使用的图形用户界面（GUI）变得更加简单。直观设计的连接配置库以清晰的方式呈现信息，使用户能够轻松浏览复杂的配置。为便于调试，重要信息会实时显示，包括每个 RF 端口的功率水平跟踪。

♦  RPI远程控制接口
远程编程通过TCP/IP协议支持，可使用telnet或SSH协议。RPI命令与 VIAVI VR5 HD频道模拟器实现无缝向后兼容。

♦  实时流媒体动态环境仿真（LSDEE）
实时流媒体动态环境仿真是 Vertex Channel Emulator RPI 之外的一项高级功能。它为一系列广 泛的仿真参数提供了高速控制机制。 与传统的DEE不同，后者允许用户创建预定义场景，在测试运行期间修改通道参数；而 LSDEE 则无需预先定义或预编译通道仿真状态或状态间持续时间。 LSDEE 减少了处理时间并监控设备行为，以实时调整场景。这对于高速场景尤为有益，因为手动干预可能会干扰时间敏感性的环境变化。与传统DEE一样，可以支持同一套仿真参数。

关键测试应用
■  MIMO OTA

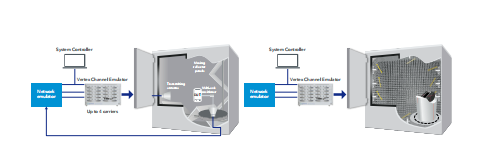

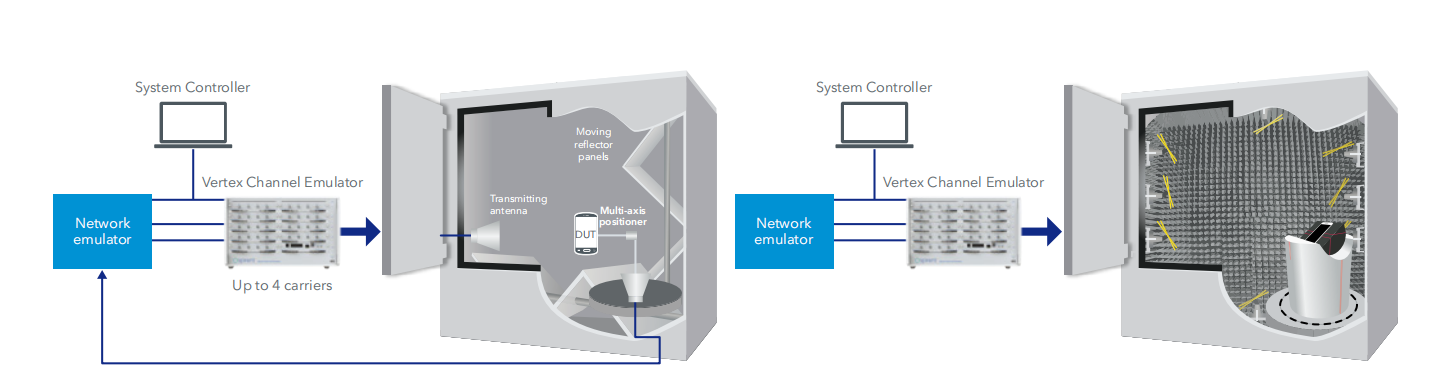

MIMO OTA测试需要高信道密度来对应测量天线探头的数量。Vertex信道模拟器支持微波暗室（AC）和混响室（RC）两种测试方案，并可在最短时间内针对暗室形态切换工作状态。 对于微波暗室，Vertex信道衰落模拟器最多支持 32 个射频探头和两个载波，其中一个仪器可配备 16 个双极化探头或 8 个双极化探头。对于混响室测试，单机最大可支持4载波聚合测试。

■  虚拟路测

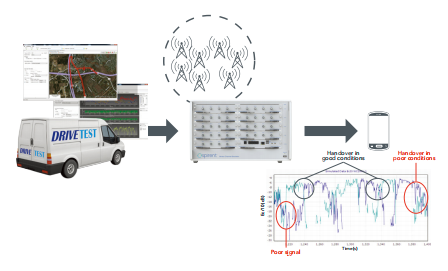

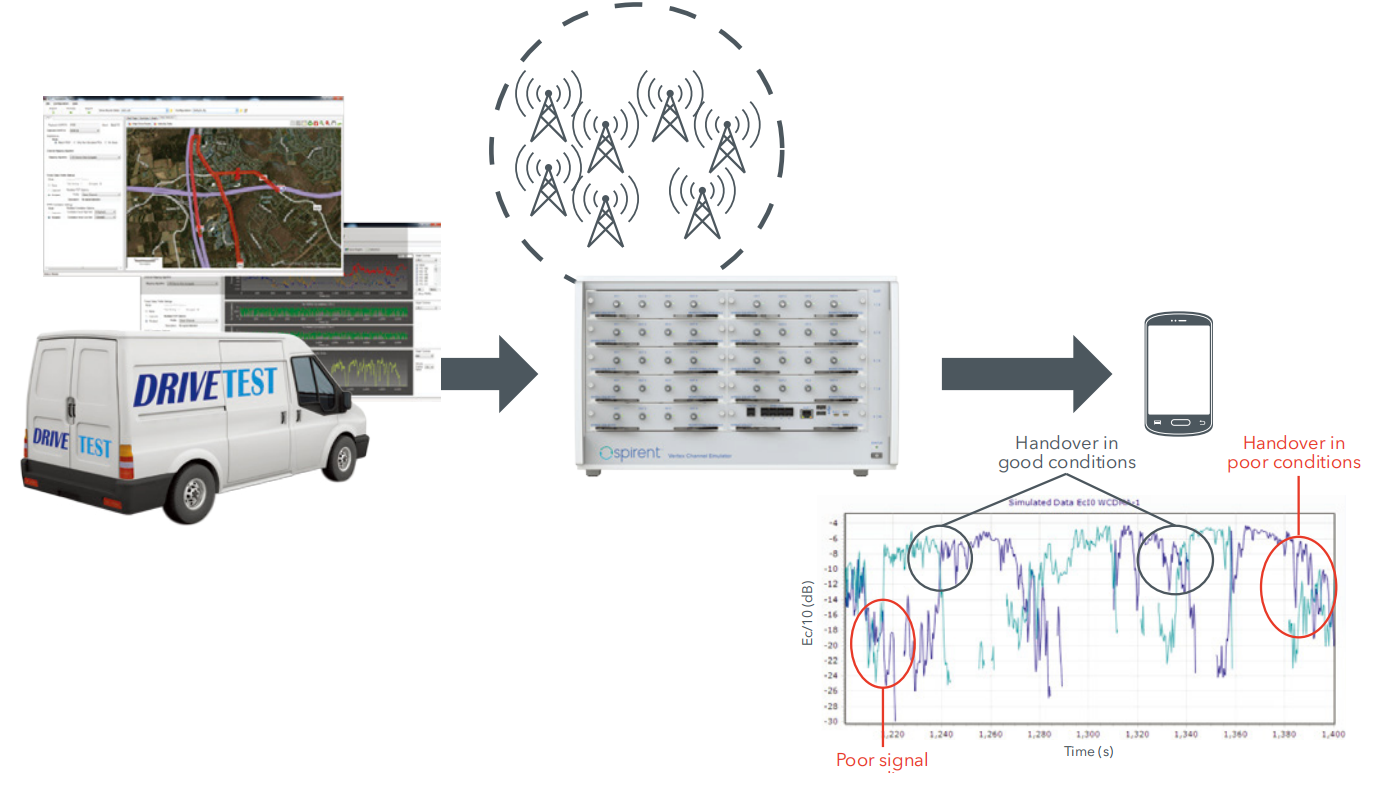

Vertex@信道模拟器可在实验室内精确再现真实网络环境，最大可支持 16 个 SISO 小区或 8 个 2x2 MIMO小 区。结合VIAVI Live2Lab® VDT-CT虚拟路测转换工具软件，费力的现场路测变为简单可重复的实验室回放。Live2Lab VDT-CT软件支持多种路测log文件格式 （QXDM，JDSU，Accuver，Transcom和Anite nemo等） 转换为模拟路测文件。通过动态监测每个端口的功率电平， 可以方便地调试功率电平问题。

■  AAS，Massive MIMO和MIMO Beamforming

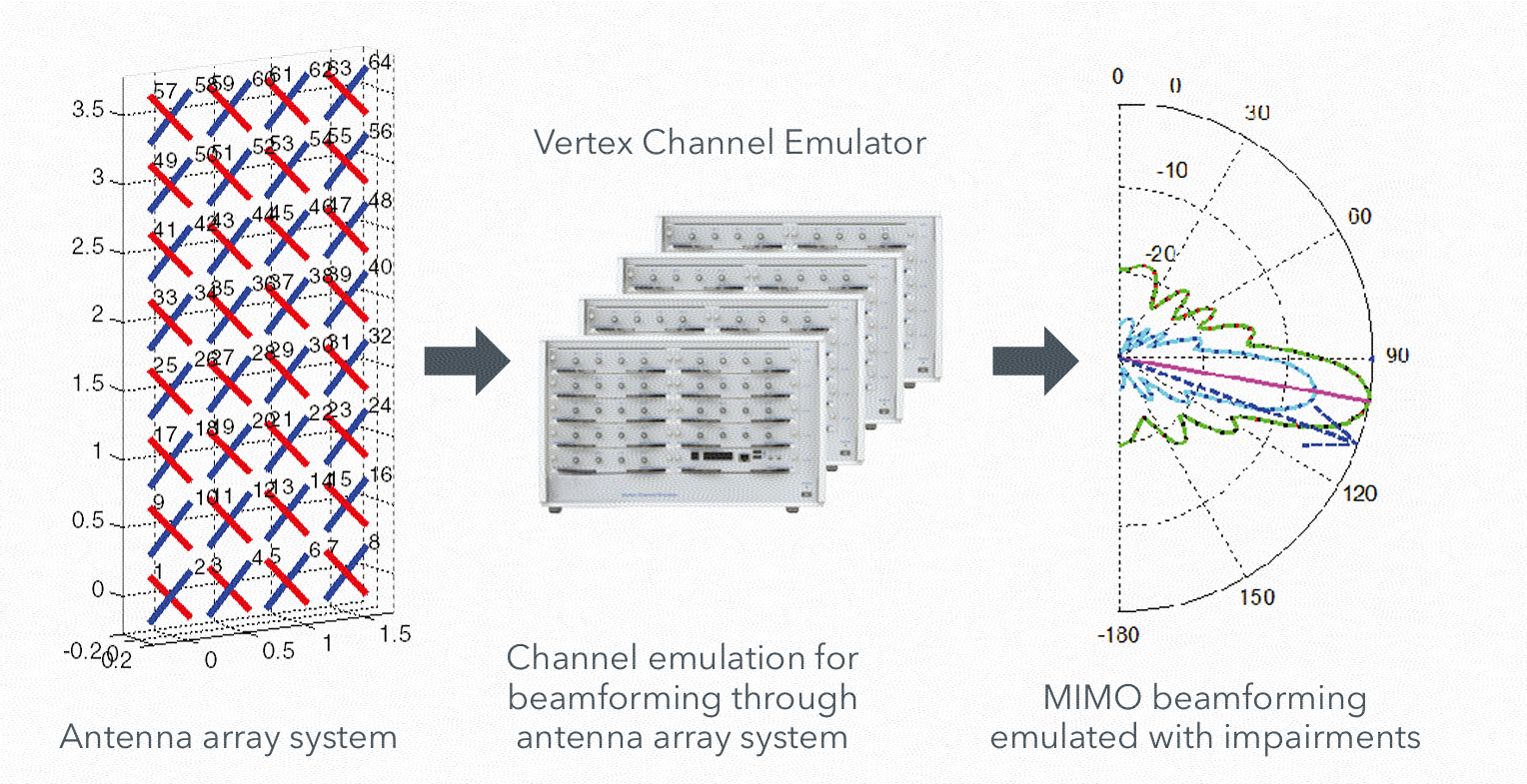

最多4台Vertex设备可以通过Vertex基带同步器 （VBS）集成到同一个系统中。借助 VBS ，系统中 的Vertex单元可以独立运行，也可以全部协同工作，形成适用于大规模 MIMO 应用的完整解决方案，支持实时或IQ回放衰减。

● Mesh网络测试

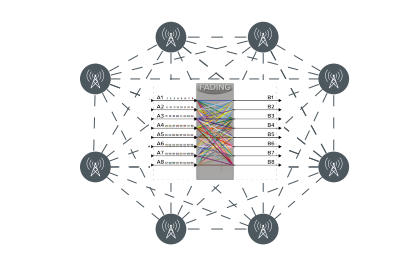

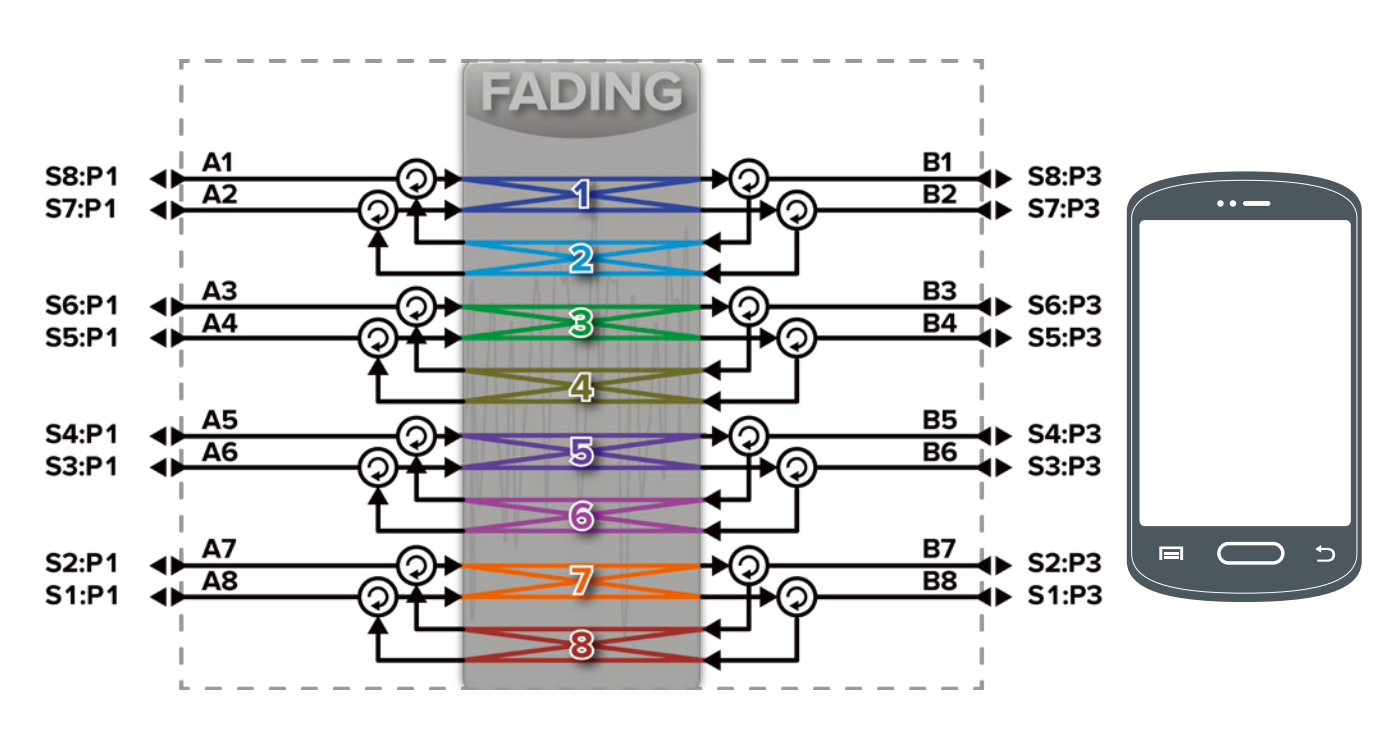

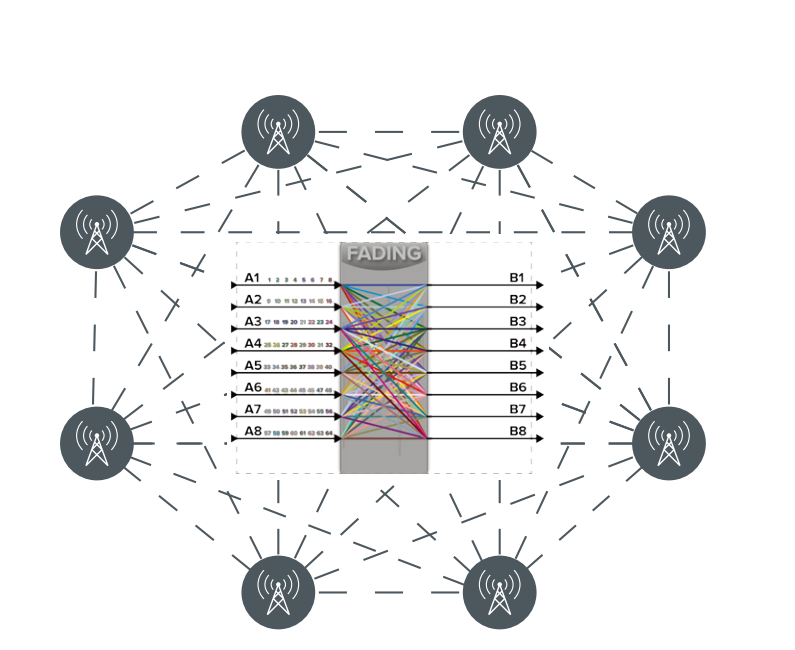

Mesh网络要求每个节点能够独立地相互通信。从信道仿真的角度来看，每个无线链路需要同时模拟不同的衰落特性，给每个RF天线端口带来大量信号处理压力。Vertex信道衰落模拟器单机可支持16x16的独立信道模 型，支持16个节点的Mesh网络仿真。

● 载波聚合
Vertex信道衰落模拟器单机可支持 8 组 2x2 双向MIMO，因此可用于载波聚合场景。每条无线链路均可独立建模，通过模拟信道条件来表征同一 eNB 和 gNB 或多个不同 eNB 和 gNB 上的多个载 波。该配置还可用于模拟触发切换的信道条件，以及用于协调多点（CoMP）应用。
屏幕截图 2026-07-07 160620.png

图形化用户界面

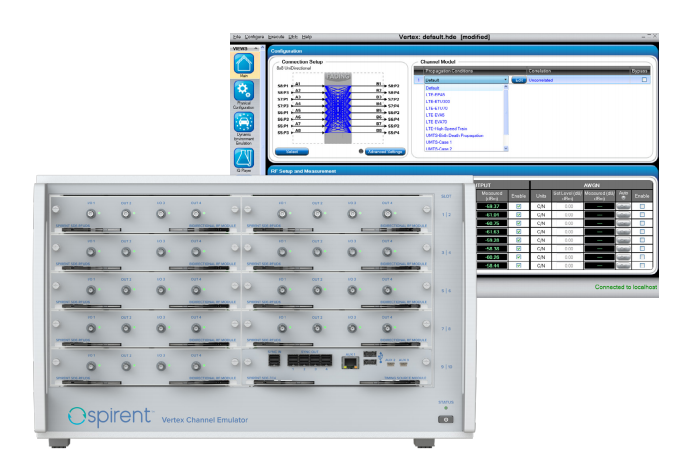

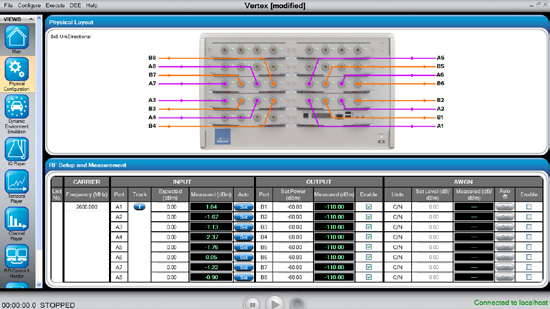

对于熟知VR5-HD信道仿真器的用户来说，Vertex信道模拟器非常简单易用，因为二 者的操作界面是基于同一图形化界面开发。即使对于初次使用的用户而言，Vertex信道仿真器操作界面也易于上手，所有的信息都明晰的显示在界面上。用户可以使用Vertex信道仿真器背板上的显示器端口连接显示器使用，也可以通过控制电脑远程连接。拓扑连接和模型参数设置完后即可开始仿真，所有参数都可以实时修改并实时生效。用户也可以直接运行保存好的模板文件，只需下拉菜单和点击鼠标即可完成。

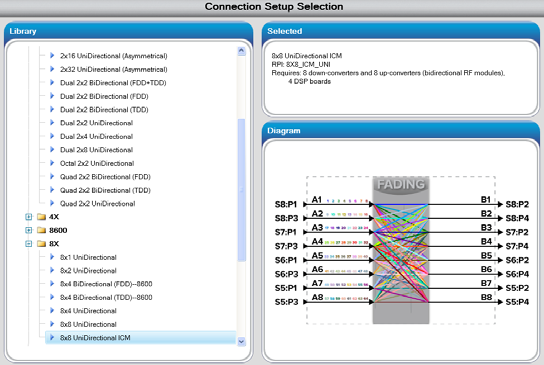

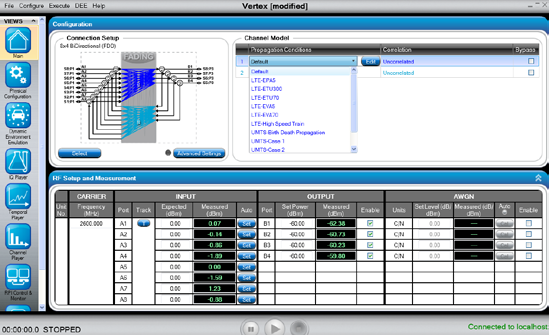

对于复杂的高密度信道连接，图形化用户界面提供简单易懂的配置方式。例如，对8×8  MIMO，或64个射频连接的拓扑， 在拓扑结构列表里面可以非常容易的找到和选择。

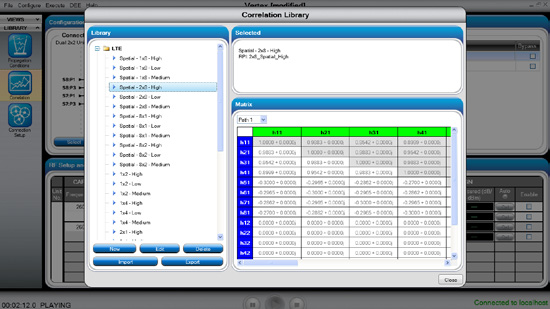

在Vertex信道模拟器上配置MIMO相关矩阵也非常简单方便，例如一个2x8的相关性矩阵， 可以直接在表格中选择或编辑，不需要花费大量时间创建脚本来进行配置。

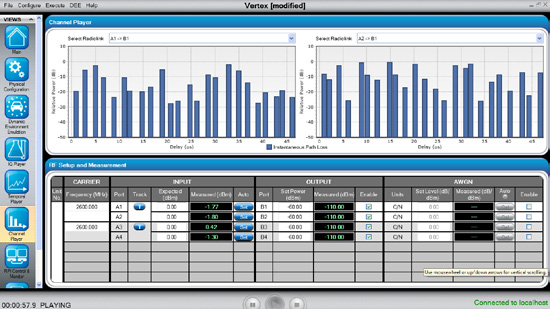

Vertex信道仿真器可显示实时信息，如输入输出端口功率测量值，C/N载噪比测量值等，信 道功率和fading信息也可以实时显示，方便用户调试工作。

Vertex图形化用户界面内置的电缆连接图显示了需要进行的实际电缆连接。 此功能可以轻松 连接复杂的连接设置并最大限度地减少布线错误。此外，内置的时间播放器功能有助于实时 跟踪每个端口的功率电平，对于基于服务小区之间的功率电平的切换场景非常有帮助。

技术规格参数

类别规格参数

RF配置

    单仪表：4x4双向 或 16x16单向
    多仪表：最高 8x8 双向；
    最高 64x8 双向 (TDD/FDD)
RF输入端口数    单仪表：最高 32
    多仪表：最高 128
RF输出端口数    单仪表：最高 32
    多仪表：最高 128
数字通道数    单仪表：最高 256 (数字通道密度 = 16x16)
    多仪表：最高 1024
带宽    40 MHz, 100 MHz, 200 MHz, 400 MHz, 600 MHz, 800 MHz, 1000 MHz, 1200 MHz
频率范围   100 MHz 至 7.325 GHz 通过可选的 FR3 MIMO 转换器可扩展至 23.5 GHz
RF输入
  • 输入电平范围：-50 至 +15 dBm
  • 电平分辨率：0.1 dB
  • 损伤级：+33 dBm（峰值）
RF 输出电平  • 最小/最大范围：-110 至 -10 dBm（RMS）
  • 分辨率：0.1 dB
残余EVM  • <-43 dB：100 MHz 至 1.5 GHz
  • <-40 dB：1.5 GHz 至 5 GHz
  • < -37 dB：5 GHz 至 7.325 GHz（使用可选 FR3 MIMO 转换器时 < -43 dB）
残余噪声    优于 -165 dBm/Hz (设定输出电平为 -45 dBm时)
RF端口驻波比    1.5:1
独立路径数    每个数字通道最多 24 条路径
延迟   0 至 1 秒 (带宽 >=100 MHz)；0 至 2 秒 (带宽 =40 MHz)；分辨率 0.1 vns
插入延迟  最小值为 2.65 μs；该值随拓扑结构和 Vertex 单元数量而增加
动态环境仿真 (DEE) 与实时流式DEE (LSDEE)   • 可控参数：状态持续时间、信道输出电平、AWGN开关、C/N、路径开关、相对功率与延迟、LOS到达角(AoA)、K因子、
         频移、多普勒速度、MIMO分支相位、功率不平衡与相关性、链路相位与损耗、批量延迟、路径相位、
         几何特性、端口多普勒
   • 信道模型更新速率：每秒100次
   • 启动方法：触发、自由播放
   • 播放方法：循环N次、环绕播放
   • 支持平滑过渡
标准模型    LTE, Wi-Fi (802.11a/b/g/n/ac/ax), IMT-A, WiMAX, UMTS, CDMA2000®, HSPA, GSM,
    SCM/SCME (ITU-R M.2135), WINNER, Butler, 5G TDL/CDL, D2D
衰落模式    Classical, GCM, 3D GCM, MIMO OTA
实时衰落   • 类型：瑞利(Rayleigh)、莱斯(Rician)、纯多普勒、频移、相移、对数正态(阴影)衰落
   • 衰落多普勒：最高 12 kHz
   • 多普勒频移：-2 MHz 至 2 MHz
   • 重复间隔：>7天
   • 相对相位：0-360°，分辨率 0.1°
   • 莱斯K因子：-30 至 +30 dB
   • 电平交叉率(LCR)精度：与模拟车速的理论LCR曲线偏差 <±2.5%
   • 衰落功率谱：classical 6dB, flat, classical 3 dB, rounded, rounded 12 dB, bell
   • 相关性：路径间可编程的复数相关性
IQ回放衰落    支持IQ回放衰落
加性高斯白噪声 (AWGN)   • C/N比：-40 至 +40 dB
   • 精度：±0.1 dB
   • 带宽：最高 400 MHz
   • 可设置模式：C/N, Eb/No, N
非连续载波聚合    单仪表：最高 16 个独立载波
    多仪表系统：最高 64 个独立载波

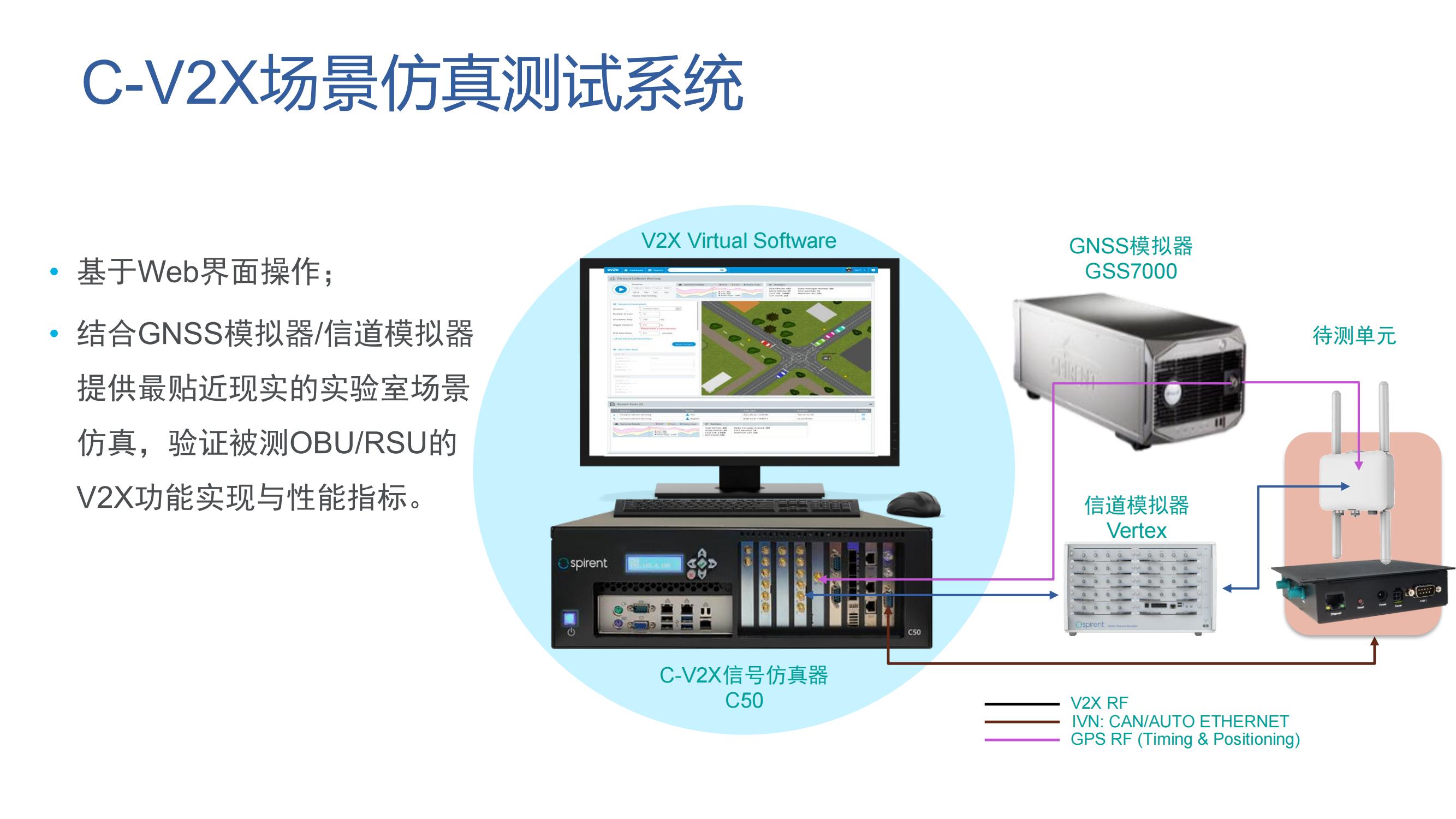

→汽车C-V2X场景仿真与一致性测试方案
