MagnaDC 麦格纳程控直流电源 SL系列

型号：MagnaDC SL系列

MagnaDC SL系列1U程控直流电源以行业领先的功率密度（1U内可达8kW）重新定义紧凑设计。电压输出范围为5 V至1500 V，电流高达250 A

◆ 高精度测量
◆ 主从式操作功能
◆ 远地感应
◆ 37-pin外部模拟量I/O接口
◆ RS232接口
◆ 可选配以太网接口和GPIB接口
◆ 0-10V外部模拟输入
◆ 可编程设置保护限值
◆ 快速瞬态响应

在线咨询

服务热线 0755-83248861

产品描述

概述

SL系列基于麦格纳电子设备公司近40年的电源创新经验，通过麦格纳电子设备公司的标志性电流馈电式功率运行拓扑结构，从头开始设计，以满足ATE系统集成商对可靠的高功率密度产品需求。SL系列利用现代化半导体、内部设计和制造的创新散热片，提供行业领先的1U（1.75’’ 高）程控直流电源功率级别，如1.5 kW、2.6 kW、4 kW、6 kW和8 kW，且可以保持高达50℃的工作运行温度额定值。

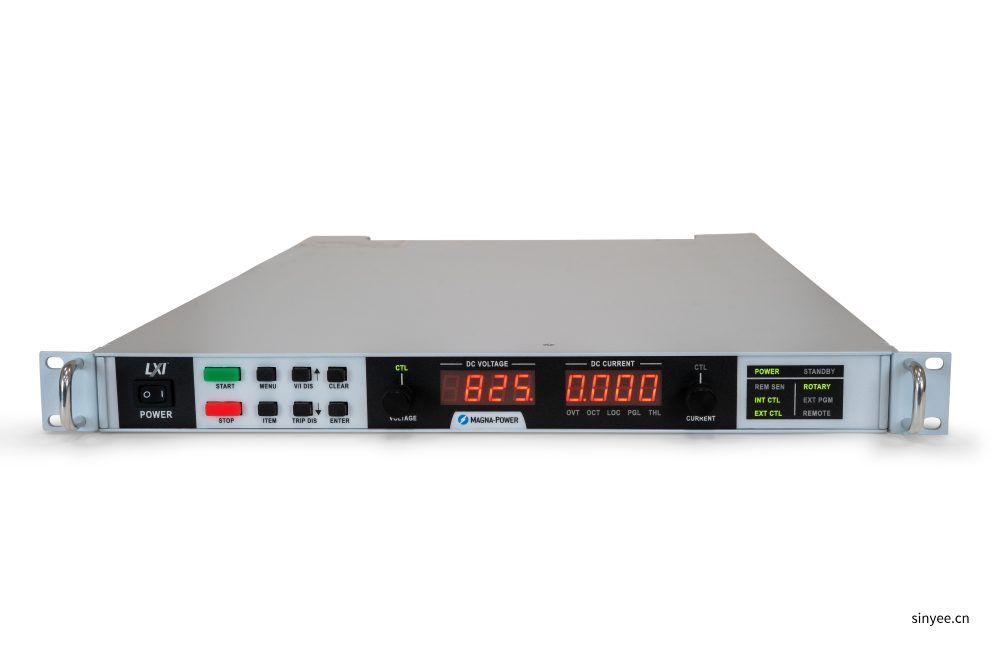

SL系列直流电源 (5).jpg
主要特性
■ 高精度测量
■  主从式操作功能
■  远地感应
■  37-pin外部模拟量I/O接口
■  RS232接口
■  可选配以太网接口和GPIB接口
■  0-10V外部模拟输入
■  可编程设置保护限值
■  快速瞬态响应
■  远程接口软件
■  NI LabVIEW和IVI驱动器
■  联锁功能迅速切断输入

可用选项
■  高转换速率输出（+HS）
■  IEEE-488 GPIB通信（+GPIB）
■  LXI TCP/IP以太网通信（+LXI）
■  增强冲击震动标准（+RUG）

型号	1.5 kW	2.6 kW	4 kW	6 kW	8 kW
最大电压 (Vdc)	最大电流 (Adc)					纹波1(mVrms)	效能
5	250	N/A	N/A	N/A	N/A	50	84%
10	150	250	N/A	N/A	N/A	40	89%
16	93	162	250	N/A	N/A	35	89%
20	75	130	200	250	N/A	40	90%
25	60	104	160	240	N/A	40	91%
32	46	81	125	186	250	40	91%
40	37	65	100	150	200	40	91%
50	30	52	80	120	160	50	92%
60	25	43	66	100	133	60	93%
80	18	32	50	75	100	60	93%
100	15	26	40	60	80	60	93%
125	12	20	32	48	64	100	93%
160	9	16	25	36	50	120	93%
200	7.5	13	20	30	40	125	94%
250	6	10.4	16	24	32	130	94%
300	5	8.6	13.2	20	26.4	160	94%
375	4	6.9	10.4	16	21.3	170	94%
400	3.7	6.5	10	15	20	180	95%
500	3	5.2	8	12	16	220	95%
600	2.5	4.3	6.4	10	13.3	250	95%
800	1.8	3.2	5	7.5	10	300	95%
1000	1.5	2.6	4	6	8	350	95%
1250	1.2	2	3.2	4.8	6.4	375	95%
1500	1	1.7	2.6	4	5.3	400	95%
交流输入电压(Vac)	每相输入电流(Aac)
UI (85-265 Vac, 1Φ)	21-7	N/A	N/A	N/A	N/A
UI2 (187-265 Vac, 1Φ)	N/A	16-12	N/A	N/A	N/A
208/240 Vac, 3Φ	6	9	14	21	28
380/415 Vac, 3Φ	4	6	8	12	15
440/480 Vac, 3Φ	3	5	7	10	13

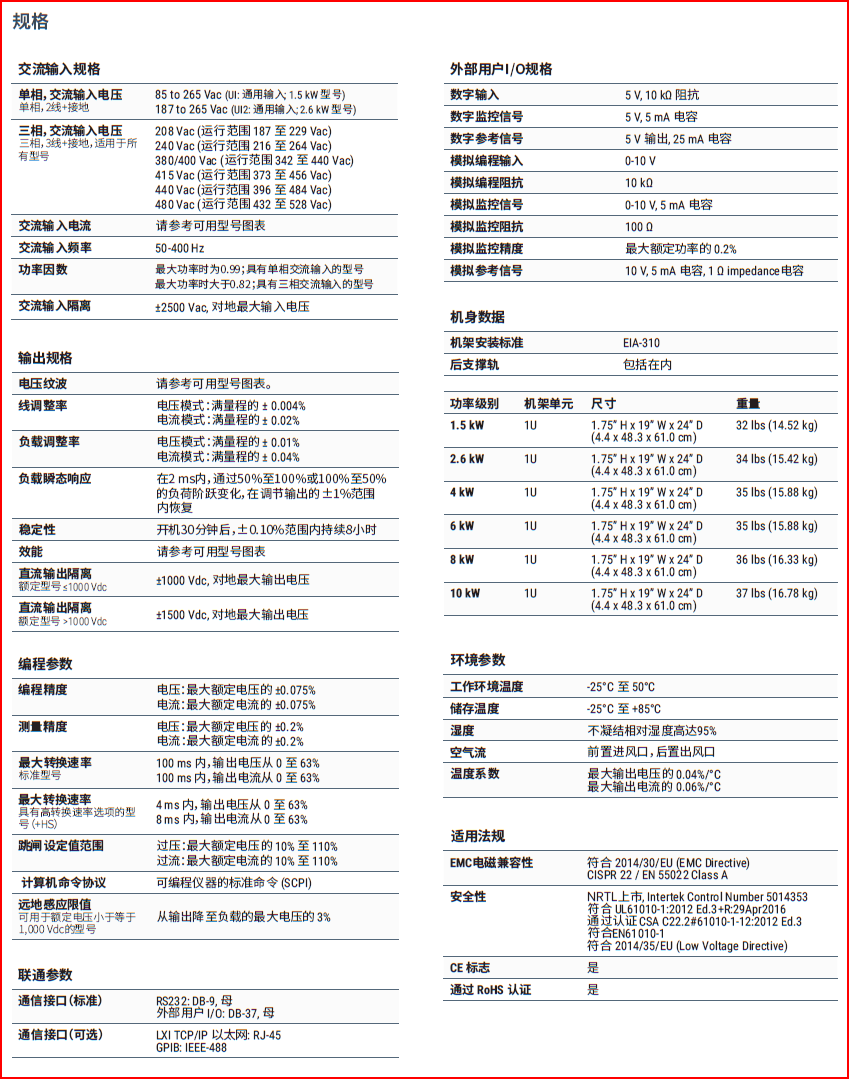

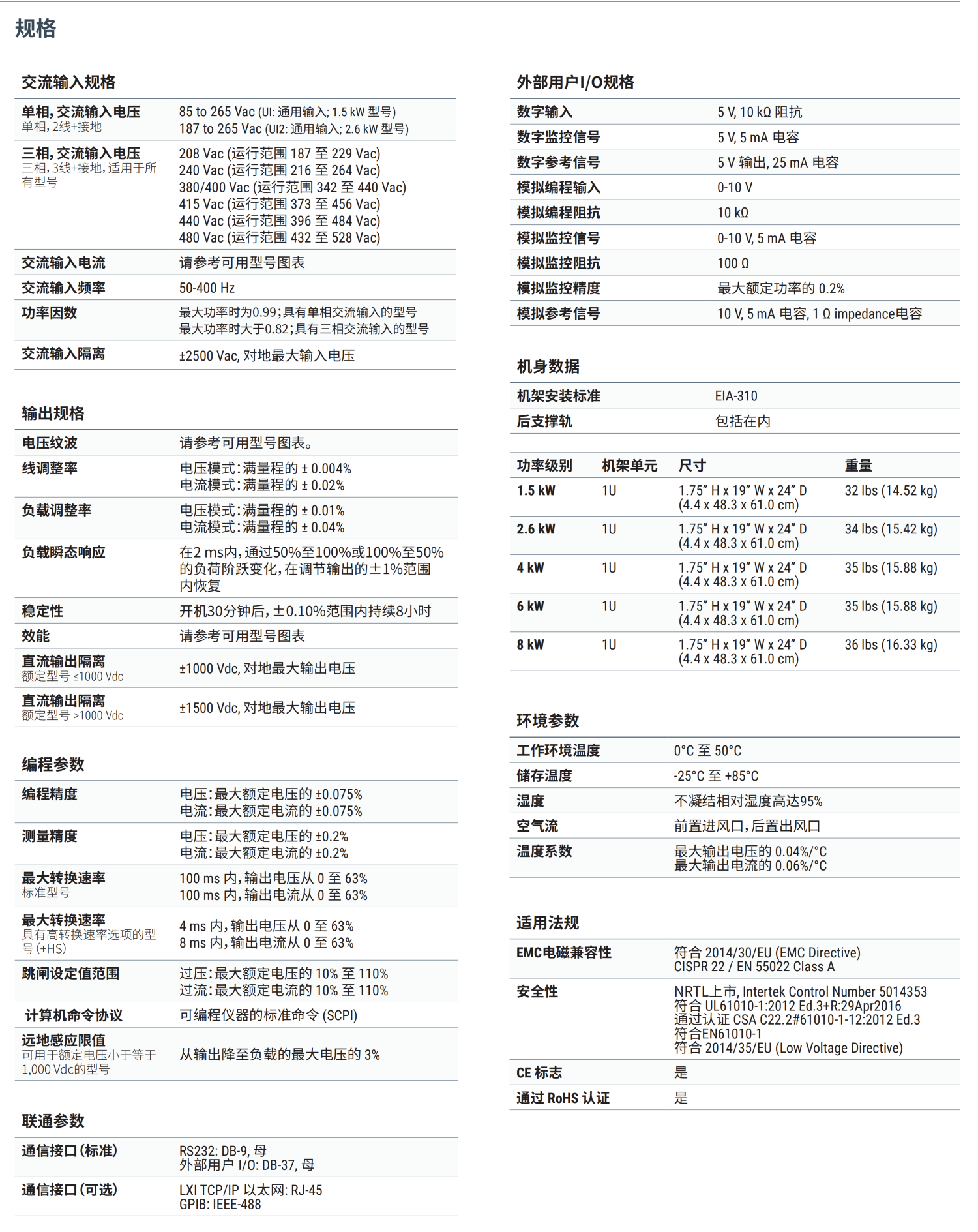

SL系列中文datasheet_02 - 副本.png

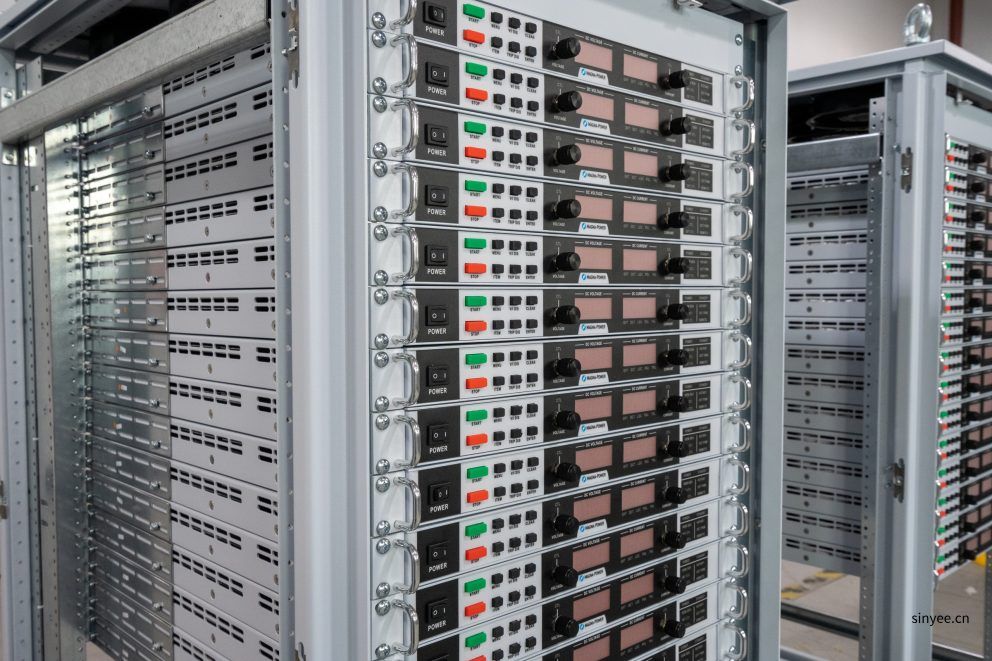

无与伦比的1U功率与性能
清洁、精确的输出，快速响应，满足严苛系统需求。

SL系列电源具备快速瞬态响应、高精度编程与测量、12位分辨率以及低输出纹波——所有这些均集成于业界领先的1U机箱中，效率高达95%。凭借恒压或恒流运行模式及自动切换功能，其在负载阶跃后能够快速稳定（负载瞬态恢复时间在几毫秒量级），并精确锁定目标值，电压和电流编程精度高达满量程的±0.075%——是精密测试、老化试验和工艺应用的理想选择，在动态性能和精度方面均表现出色。

按需配置，集成多种选项

丰富的标准功能，按需扩展。

SL 系列基础坚实：基于 RS232 的 SCPI，独立的 37 针用户输入输出，LabVIEW 和 IVI 驱动，以及远程接口软件。当应用需求更高时，全集成选项会定制性能、连接性和机械配置——无需外部盒子或临时布线。
●  标准 SCPI 计算机控制，RS232，隔离 37 针模拟/数字输入输出，LabVIEW 和 IVI 驱动，RIS 软件。
●  高摆率输出（+HS），以实现更高的带宽和更快的程序上升时间。
●  连接选项：LXI、TCP/IP、以太网（+LXI）和 IEEE-488 GPIB（+GPIB）。
●  加固型（+RUG）符合MIL-STD冲击和振动标准

可靠的电流馈电功率处理

坚固耐用的设计：自保护拓扑结构，确保持续运行。

SLx 系列采用高频、电流供电架构，增加了比传统电压供电设计更强的控制级。这种结构本质上限制了故障能量——避免快速上升的电流尖峰和磁芯饱和，从而使电源自我保护，确保负载安全。配合最先进的 SiC 功率半导体，SLx 实现了同级领先的功率密度、效率和可靠性，包括在 50°C 环境下连续全功率运行。
●  电流供电架构带有额外的控制级与电压供电。
●  固有的浪涌免疫——没有当前峰值或核心饱和
● 在故障条件下的自我保护行为。
●  高密度和高效率的硅碳器件;全功率至 50°C。

安全功能与互锁

软启动、可编程保护以及机械线路断开装置，提供真正的安全保障。

MagnaDC 的电源开始时会轻柔地持续观察。软启动阶段将涌入控制在稳态耗电以下，内置诊断系统监控线路、热量和控制状态。在待机或诊断故障时，嵌入式交流接触器机械断开市电，确保设备仅在预期时才输出电源。故障通过 5V 数字输出显示在前面板状态显示，并通过 SCPI 查询。
●  可编程跳闸：过电压（OVT）和过电流（OCT）
●  控制完整性：程序线路过电压检测。
●  热保护：内部散热片过热。
●  互锁/止电故障监测作为标准诊断工具。
●  现场集成：5V 互锁输入（含 5V 参考）用于干接触，保持控制电源的锁存抑制。

轻松实现软件集成

可读命令，快速响应——兼容任何编程语言。

MagnaDC 电源提供清晰的文本API接口，支持原生SCPI——一种通过套接字通信发送的ASCII命令语言。超过40条详细文档化的命令涵盖启动/停止、电压和电流设定值、高精度测量以及完整配置——让您的脚本和系统从概念验证快速迈向生产部署。

● SCPI命令集，行为一致可靠。

● 启动/停止与保护功能：启用输出、设置跳闸限值、查询状态。

● 高精度读取：电压、电流、功率及检测反馈。

● 面向开发者的文档与示例。

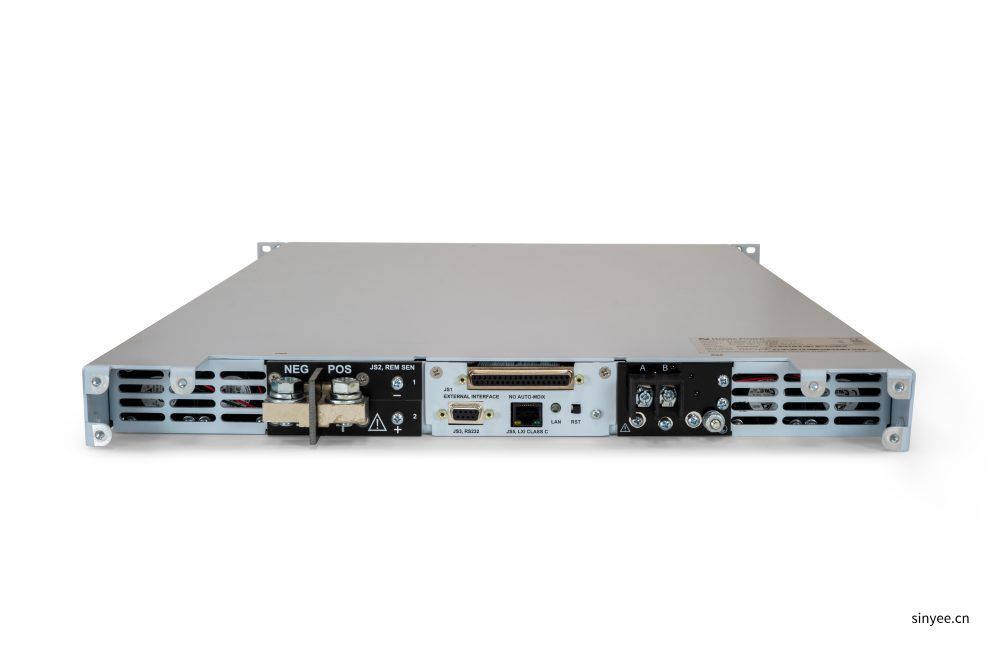

用于PLC控制或PHIL仿真的外部用户 I/O

像I/O模块一样接线——无需额外隔离。

通过附带的后置 37 针用户输入输出连接器，MagnaDC 电源可通过外部信号或 PLC 完全驱动和监控。电压、电流、OVT 和 OCT 设定点均以 0–10V 模拟输入编程，每种诊断状态都有自己的+5V 数字状态引脚。内置的+2.5V、+5V 和+10V 参考轨道允许你使用干触点而无需外部电源。所有输入输出与输出隔离，标准地线参照。
●  0–10 V 模拟编程，适用于 V、I、OVT、OCT 等。
●  每个故障的数字输出：每个诊断端口都有自己的+5V 引脚。
●  隔离用户 I/O 指向接地——没有额外的隔离器。
●  高摆率输出（+HS）支持高带宽响应和快速上升时间，支持 HIL/PHIL 仿真应用。

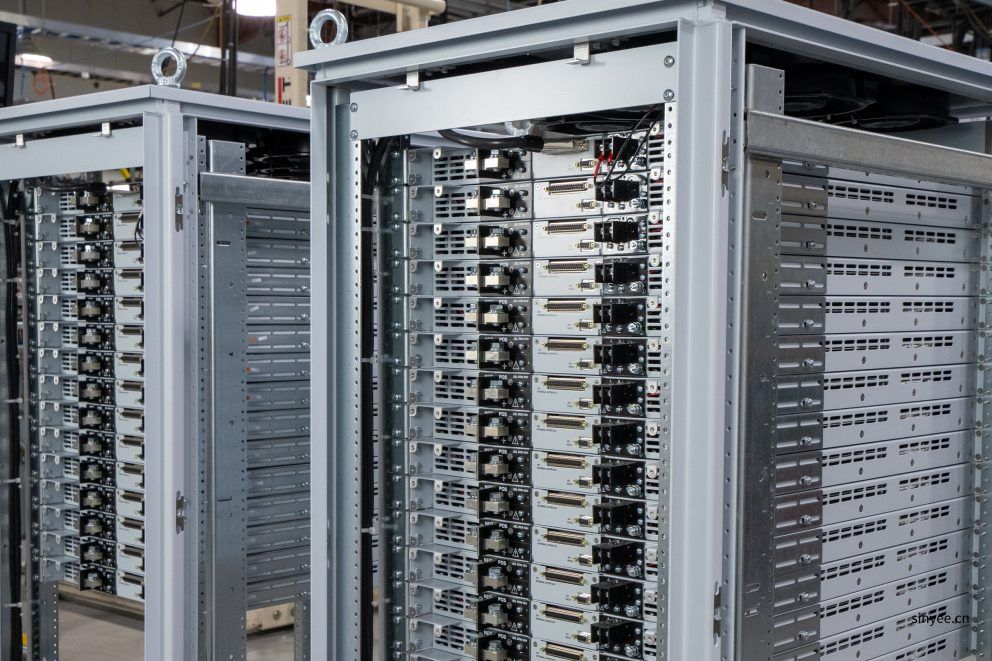

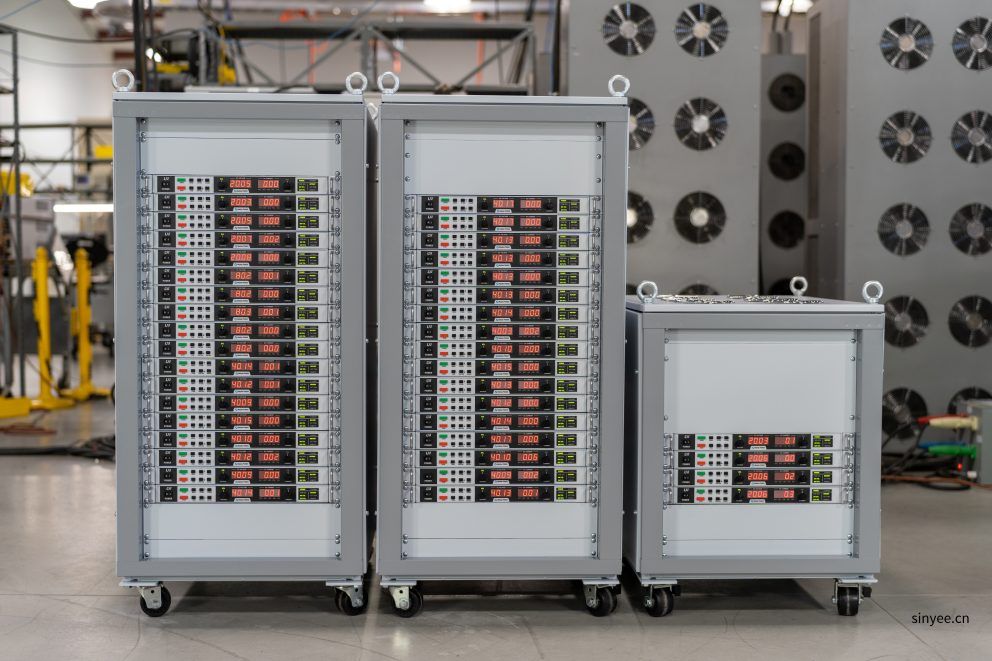

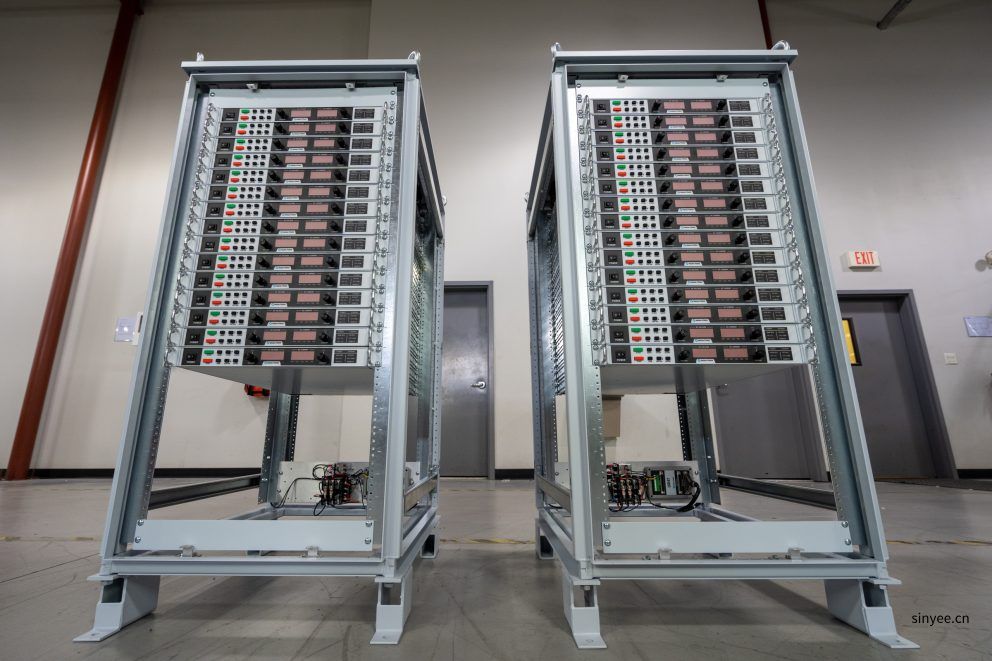

高性能主从操作

在不牺牲性能的前提下扩展电压或电流。

所有 MagnaDC 电源都支持主从操作，配置为并联时使用主控的门驱动信号，因此整个堆栈表现为单一电源——只有一个控制环路，且没有噪声的长模拟参考。可选的 UID47 附件简化了串联或并联机的布线，实现近乎均分的分配。
●  单控制环并行操作：主控门驱动连接到从机，以实现动态一致性。
●  即插即用，支持并联或串联堆栈，实现电流/电压共享。
●  串联到直流隔离等级，无需额外硬件。
●  并联工作无需额外的 OR 二极管。
