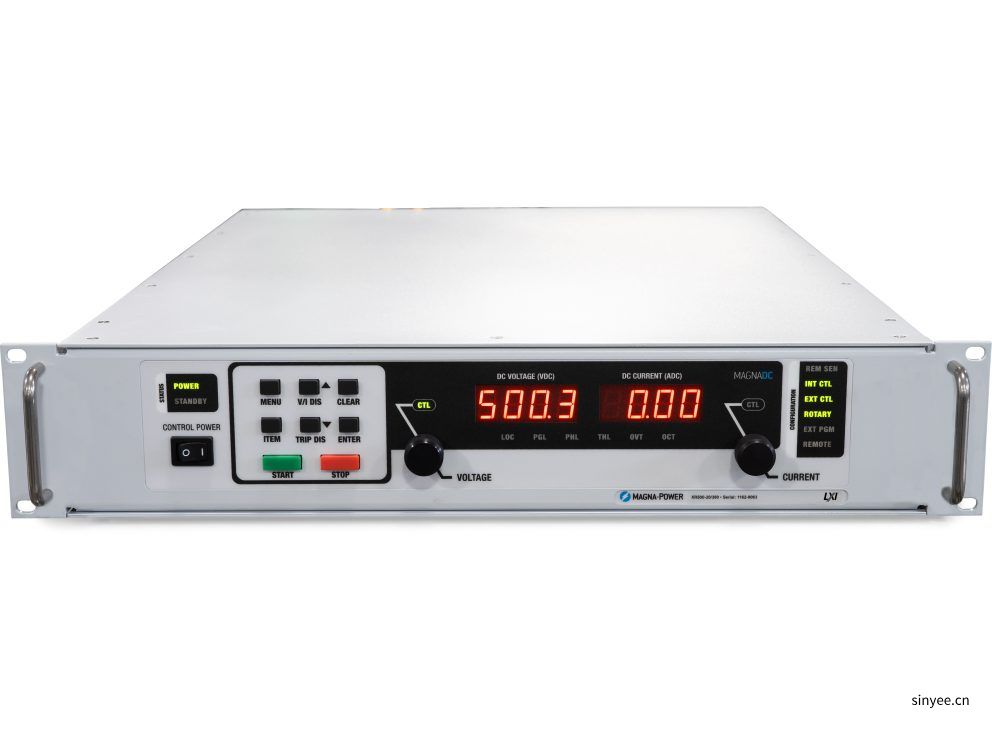

MagnaDC 麦格纳程控直流电源 XR系列

型号：MagnaDC XR系列

XR系列的设计旨在实现可靠性高，功率密度行业领先的2U（3 5英寸高）机架式程控电源的各种功率等级产品，包括：2 kW、4 kW、6 kW、8 kW以及10 kW。

服务热线 0755-83248861

产品描述

概述

XR系列的设计旨在实现可靠性高，功率密度行业领先的2U（3.5英寸高）机架式程控电源的各种功率等级产品，包括：2 kW、4 kW、6 kW、8 kW以及10 kW。XR系列的特点在于实现了麦格纳电子设备公司产品中最大的电压范围（5Vdc至10,000Vdc），并使用了标志性的电流馈电式功率处理来提供强劲的功率转换能力。此外，高精度编程和监控级别确保了电源测量的一致性，消除了对外部功率计的需求。

主要特性
■ 高精度测量
■  主从式操作功能
■  远地感应
■  37-pin外部模拟量I/O接口
■  RS232接口
■  可选配以太网接口和GPIB接口
■  0-10V外部模拟输入
■  可编程设置保护限值
■  快速瞬态响应
■  远程接口软件
■  NI LabVIEW和IVI驱动器
■  联锁功能迅速切断输入
■  在美国设计和制造

可用选项
■  高转换速率输出（+HS）
■  IEEE-488 GPIB通信（+GPIB）
■  LXI TCP/IP以太网通信（+LXI）
■  增强冲击震动标准（+RUG）

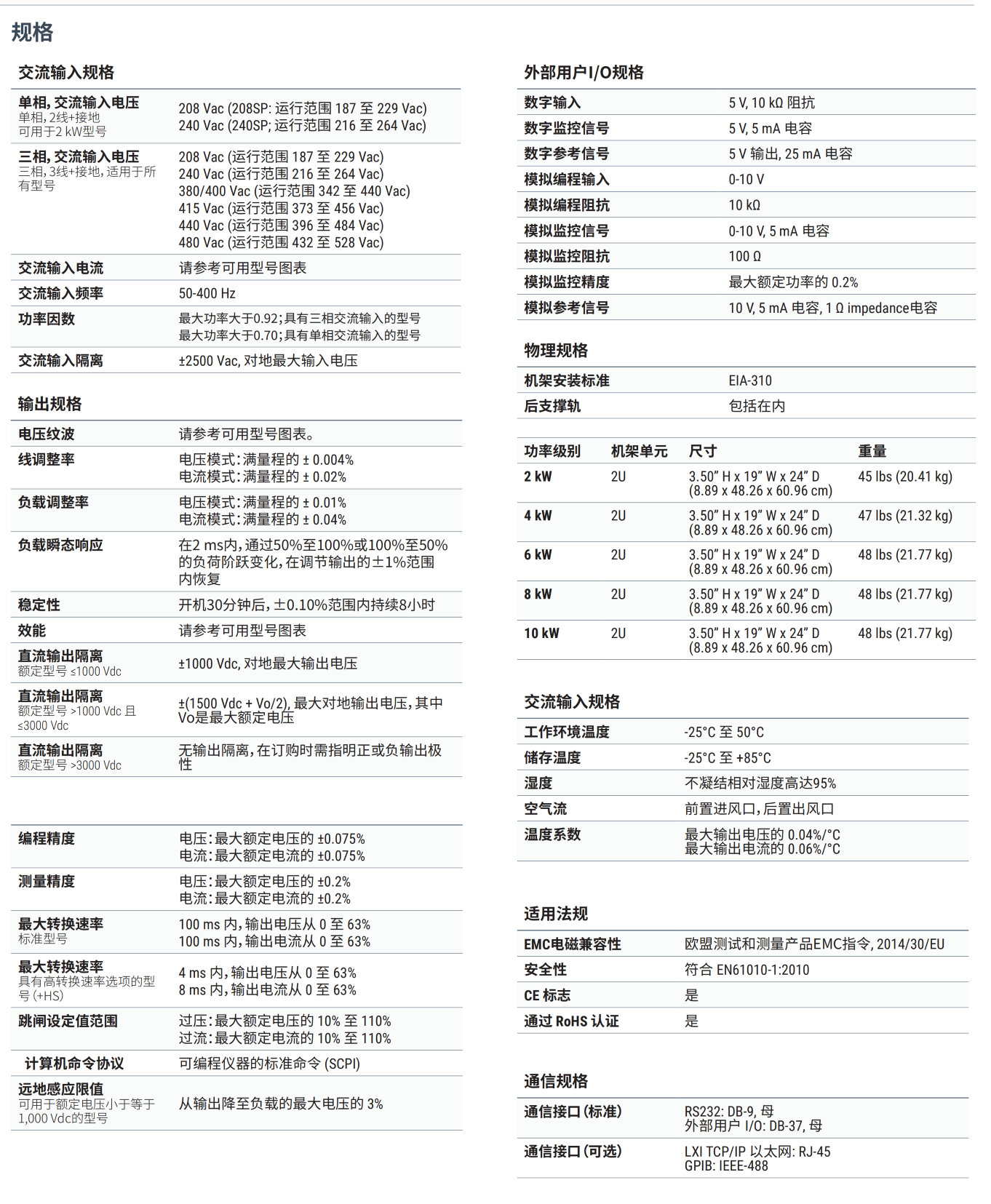

型号	2 kW	4 kW	6 kW	8 kW	10 kW
最大电压(Vdc)	最大电流(Adc)					纹波¹(mVrms)	效能
5	375	600	N/A	N/A	N/A	50	80%
10	200	375	600	N/A	N/A	50	84%
16	125	250	375	500	600	50	84%
20	100	200	300	375	500	45	87%
25	80	160	240	320	400	45	88%
32	62	124	186	250	310	40	88%
40	50	100	150	200	250	40	88%
50	40	80	120	160	200	50	90%
60	33	66	100	133	166	60	91%
80	25	50	75	100	125	60	91%
100	20	40	60	80	100	60	91%
125	16	32	48	64	80	100	91%
160	12	24	36	50	60	120	92%
200	10	20	30	40	50	125	92%
250	8	16	24	32	40	130	92%
300	6.6	13.2	19.8	26.4	33.3	160	92%
375	5.3	10.6	15.9	21.3	26.5	170	92%
400	5	10	15	20	25	180	92%
500	4	8	12	16	20	220	93%
600	3.3	6.6	9.9	13.3	16.5	250	93%
800	2.5	5	7.5	10	12.5	300	93%
1000	2	4	6	8	10	350	93%
1250	1.6	3.2	4.8	6.4	8	375	93%
1500	1.3	2.6	4	5.3	6.6	400	93%
2000	1	2	3	4	5	450	93%
3000	06	1.3	2	2.6	3.3	500	93%
4000	0.5	1	1.5	2	N/A	6500	93%
6000	0.33	0.66	1	1.33	N/A	7500	93%
8000	0.25	0.5	0.75	1	N/A	8500	93%
10000	0.2	0.4	0.6	0.8	N/A	9500	93%
交流输入电压(Vac)	每相输入电流(Aac)
208/24 Vac, 1Φ	8	N/A	N/A	N/A	N/A
208/240 Vac, 3Φ	8	15	22	29	35
380/415 Vac, 3Φ	5	9	12	16	19
440/480 Vac, 3Φ	4	8	11	14	17


2U机箱实现高压大电流性能

为严苛负载提供精准、稳定的输出。

XR系列是1U SL系列的扩展补充，提供2–10 kW的2U机型，支持高电压（从2000 Vdc到10,000 Vdc）和大电流（从375 Adc到600 Adc）——全部集成于紧凑的2U机箱中。在恒压或恒流模式下自动交叉切换，XR系列具备快速瞬态恢复能力，电压和电流编程精度达±0.075%，测量精度达±0.2%——无需外部仪表即可实现可靠的控制与回读。

按需配置，集成多种选项

丰富的标准功能，按需扩展。

XR 系列拥有强大的基础配置：SCPI over RS232、隔离式37针用户I/O、LabVIEW和IVI驱动程序以及远程接口软件均为标准配置。当应用需求更高时，全集成选项可定制性能、连接性和机械结构——无需外部设备或临时接线。
●  标准 SCPI 计算机控制，RS232，隔离 37 针模拟/数字输入输出，LabVIEW 和 IVI 驱动，RIS 软件。
●  高斜摆率输出（+HS），以实现更高的带宽和更快的程序上升时间。
●  连接选项：LXI、TCP/IP、以太网（+LXI）和 IEEE-488 GPIB（+GPIB）。
●  加固型（+RUG）符合MIL-STD冲击和振动标准

可靠的电流馈电功率处理

坚固耐用的设计：自保护拓扑结构，确保持续运行。

SLx 系列采用高频、电流供电架构，增加了比传统电压供电设计更强的控制级。这种结构本质上限制了故障能量——避免快速上升的电流尖峰和磁芯饱和，从而使电源自我保护，确保负载安全。配合最先进的 SiC 功率半导体，SLx 实现了同级领先的功率密度、效率和可靠性，包括在 50°C 环境下连续全功率运行。
●  电流供电架构带有额外的控制级与电压供电。
●  固有的浪涌免疫——没有当前峰值或核心饱和
● 在故障条件下的自我保护行为。
●  高密度和高效率的硅碳器件;全功率至 50°C。

多层安全保护、联锁与紧急停机

标准可编程限制加硬接线停机保护。

软启动阶段将浪涌电流控制在稳态电流以下，内置诊断功能持续监控线路、温度和内部状态。发生故障时，单次触发（OSHT）保护立即停止逆变器运行。故障信息显示在前面板状态显示屏上，并通过SCPI/Modbus输出，便于快速排查。

● 软启动限制浪涌电流；交流电流保持在满载电流以下。

● 可编程保护：过压、过流、过功率。

● 散热器和输出电容器温度监控。

● 5V联锁输入，支持干接点锁定抑制（控制电源保持供电）。

● 24 V紧急停机绕过逻辑直接切断交流电源；执行完全硬件停机。

轻松实现软件集成

可读命令，快速响应——兼容任何编程语言。

MagnaDC 电源提供清晰的文本API接口，支持原生SCPI——一种通过套接字通信发送的ASCII命令语言。超过40条详细文档化的命令涵盖启动/停止、电压和电流设定值、高精度测量以及完整配置——让您的脚本和系统从概念验证快速迈向生产部署。

● SCPI命令集，行为一致可靠。

● 启动/停止与保护功能：启用输出、设置跳闸限值、查询状态。

● 高精度读取：电压、电流、功率及检测反馈。

● 面向开发者的文档与示例。

用于PLC控制或PHIL仿真的外部用户 I/O

像I/O模块一样接线——无需额外隔离。

通过附带的后置 37 针用户输入输出连接器，MagnaDC 电源可通过外部信号或 PLC 完全驱动和监控。电压、电流、OVT 和 OCT 设定点均以 0–10V 模拟输入编程，每种诊断状态都有自己的+5V 数字状态引脚。内置的+2.5V、+5V 和+10V 参考轨道允许你使用干触点而无需外部电源。所有输入输出与输出隔离，标准地线参照。

●  0–10 V 模拟编程，适用于 V、I、OVT、OCT 等。
●  每个故障的数字输出：每个诊断端口都有自己的+5V 引脚。
●  隔离用户 I/O 指向接地——没有额外的隔离器。
●  高斜率输出（+HS）支持高带宽响应和快速上升时间，支持 HIL/PHIL 仿真应用。

高性能主从操作

在不牺牲性能的前提下扩展电压或电流。

所有 MagnaDC 电源都支持主从操作，配置为并联时使用主控的门驱动信号，因此整个堆栈表现为单一电源——只有一个控制环路，且没有噪声的长模拟参考。可选的 UID47 附件简化了串联或并联机的布线，实现近乎均分的分配。
●  单控制环并行操作：主控门驱动连接到从机，以实现动态一致性。
●  即插即用，支持并联或串联堆栈，实现电流/电压共享。
●  串联到直流隔离等级，无需额外硬件。
●  并联工作无需额外的 OR 二极管。
