主要技术指标

T3DSO2000HD 系列示波器型号比较

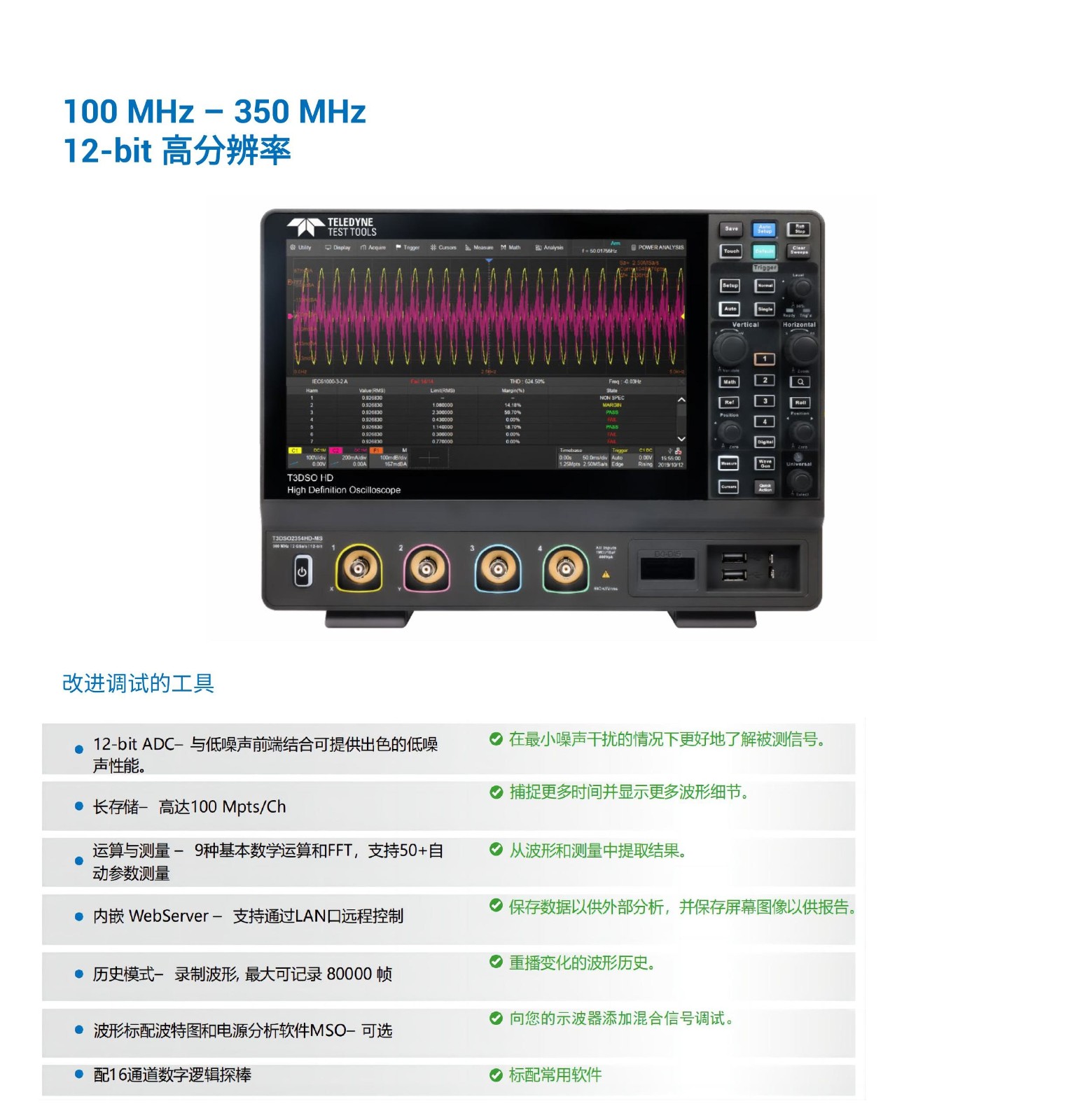

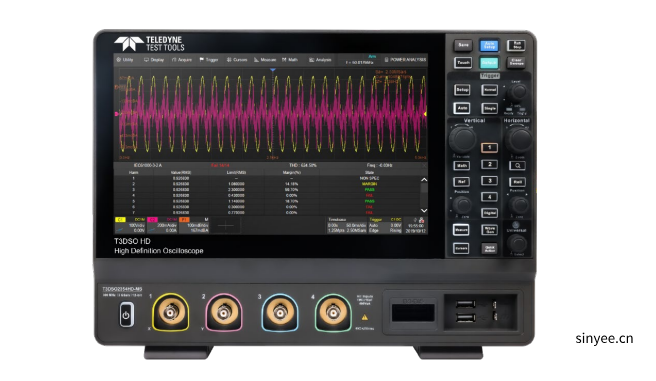

 T3DSO2000HD 系列台式示波器具有 4 通道型号，模拟带宽选项为 100 MHz、200 MHz 和 350 MHz。这 T3DSO2000HD示波器使用 12-bit 高分辨率 ADC 和低噪声前端可提供令人印象深刻的噪声性能，涵盖广泛的测量应用。每个型号均提供 2 GSa/s（交错）的最大采样率和 200 的最大存储深度 Mpts 在交错模式下。 MS 配置型号还标配 16 通道逻辑探头。

此 T3DSO2000HD系列采用最新技术，最大波形捕获率高达100,000 wfm/s（普通模式，Sequence模式高达500,000 wfm/s），256级强度分级显示功能以及色温显示模式。它还采用了创新的数字触发系统，具有高灵敏度和低抖动。触发系统支持串行总线触发等多种强大的触发模式。历史波形记录、搜索和导航功能、模板测试、波特图、功率分析和直方图等工具允许捕获、存储和分析扩展的波形记录。一系列令人印象深刻的测量和数学功能、25 MHz 任意波形发生器选项以及串行解码也是该产品的特色。 T3DSO2000HD。 10.1英寸大显示屏电容触摸屏支持多点触控手势，加上人性化的UI设计，可以大大提高操作效率。它还支持鼠标控制和通过 LAN 进行远程 Web 控制。

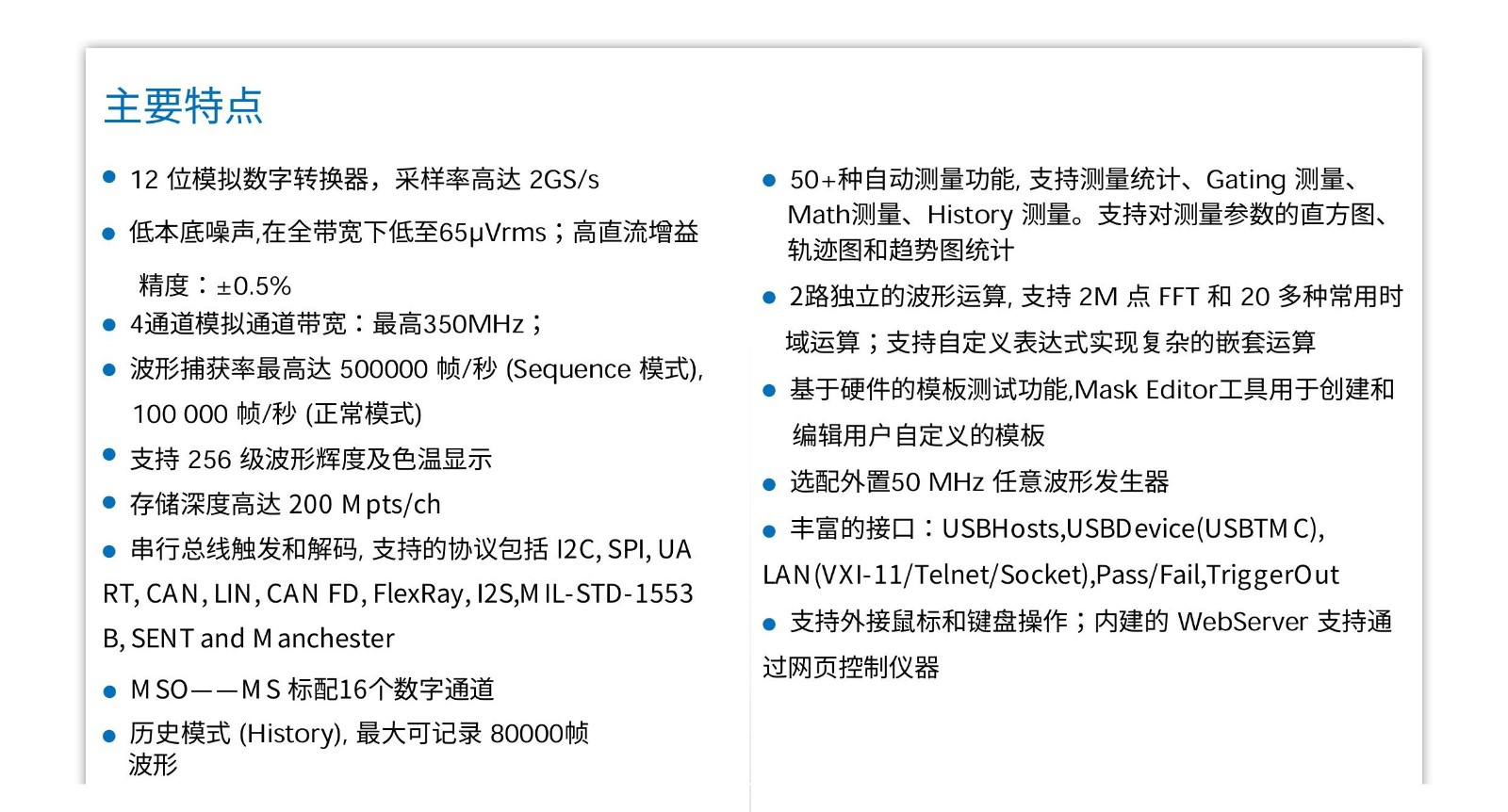

主要功能

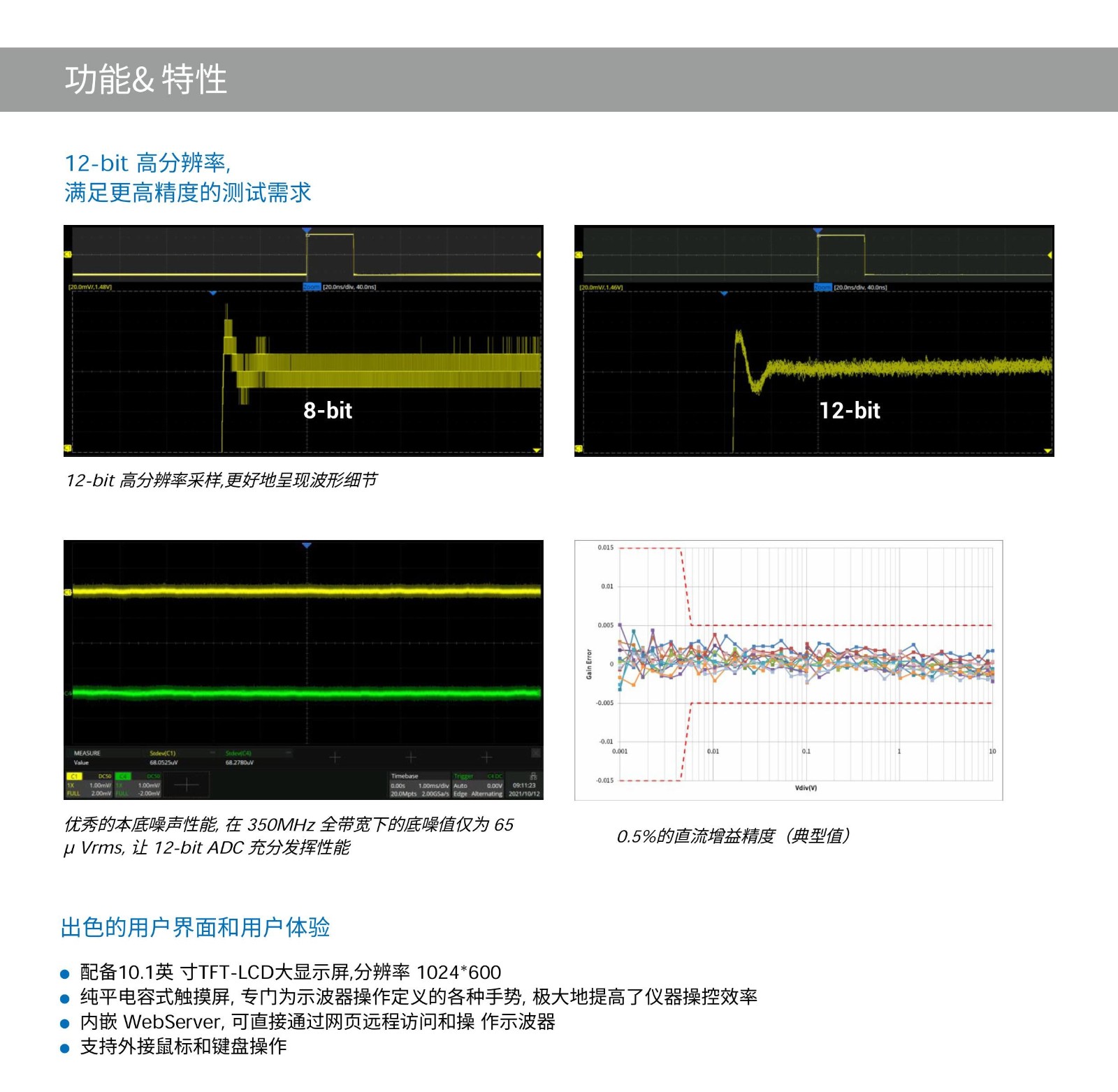

■  12-bit 采样率高达 2 GSa/s 的模数转换器

■  前端在 70 MHz 带宽和 500 % 直流增益精度下具有 0.5 μVrms 本底噪声

■  4 个模拟通道，带宽高达 350 MHz

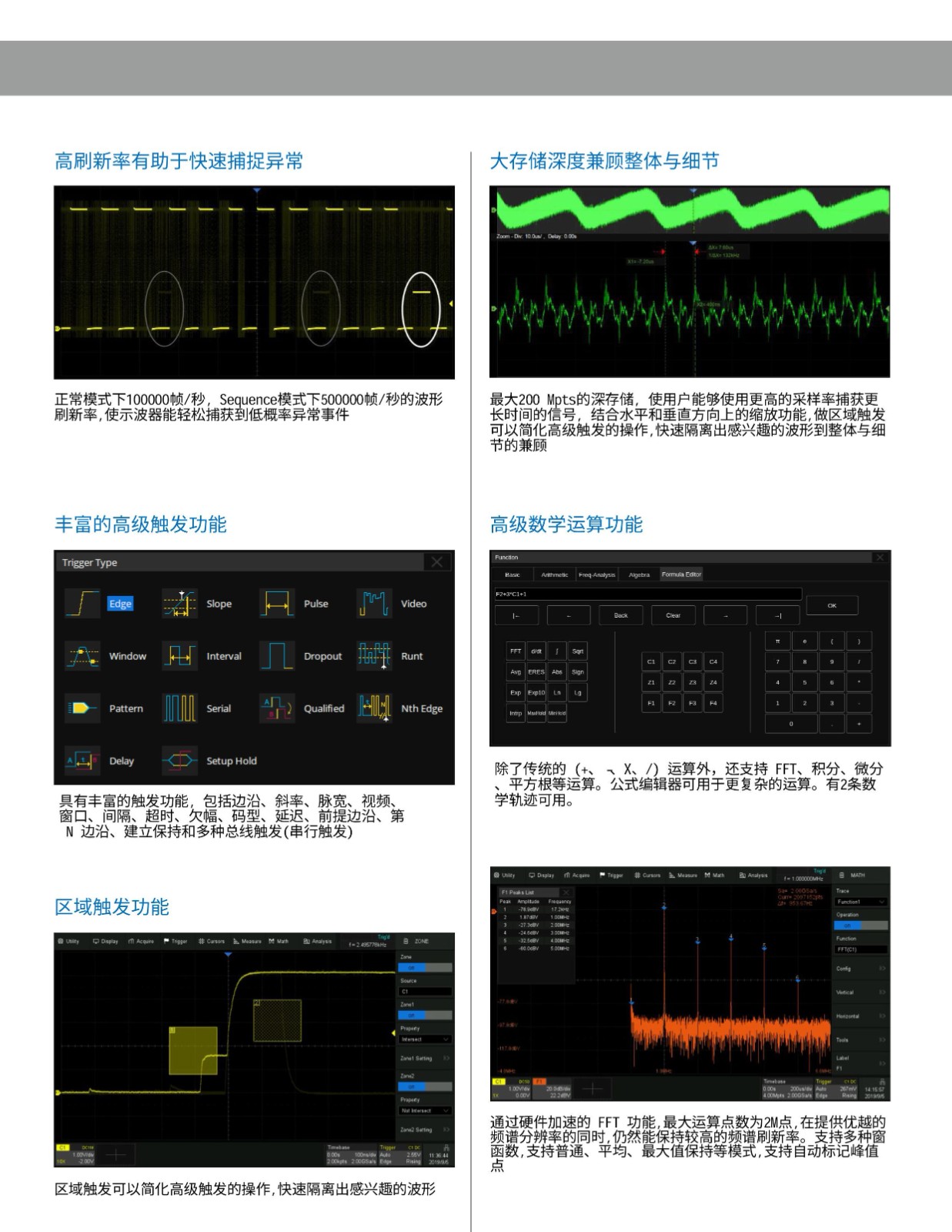

■  波形捕获率高达 100,000 wfm/s（正常模式）和 500,000 wfm/s（序列模式）

■  支持256级强度分级和色温显示模式

■  高达 200个 Mpts/ch 记录长度

■  串行总线触发和解码器，支持协议 I²C、SPI、UART、CAN、LIN、CAN FD、FlexRay、I²S、MIL-STD-1553B、SENT 和 Manchester

■  MSO – 16 个数字通道（DSO 型号可选，MS 型号标配）

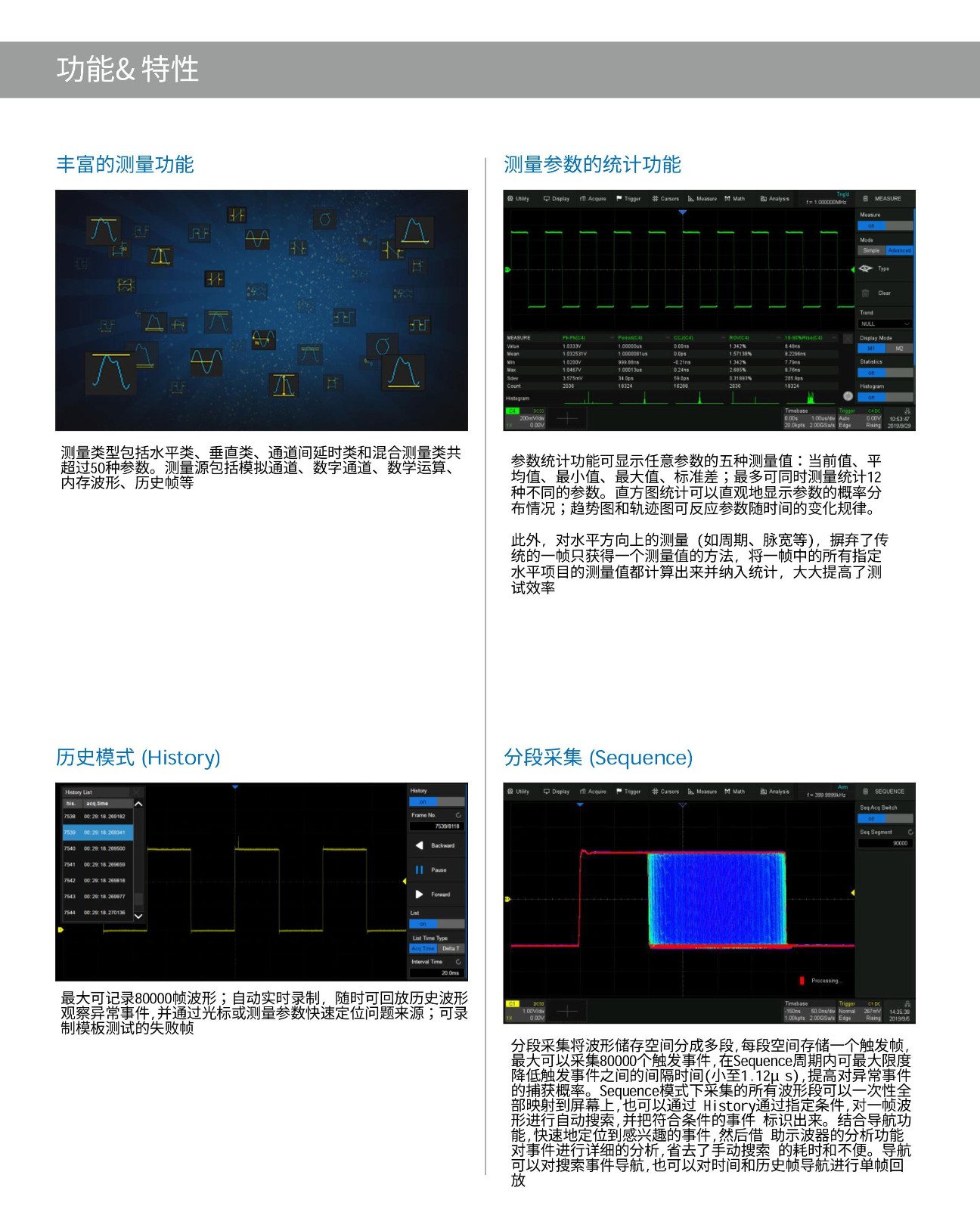

■  历史波形记录（History）功能，最大记录波形长度为80,000帧

■  自动测量 50 多个参数，支持直方图、轨迹、趋势、门控测量以及数学、历史和参考测量的统计

■  2 条数学轨迹 (2 Mpts FFT（加、减、乘、除、积分、微分、平方根等），支持公式编辑器

■  基于硬件的高速平均，ERES；基于硬件的高速模板测试功能，带有用于创建用户定义模板的模板编辑器工具

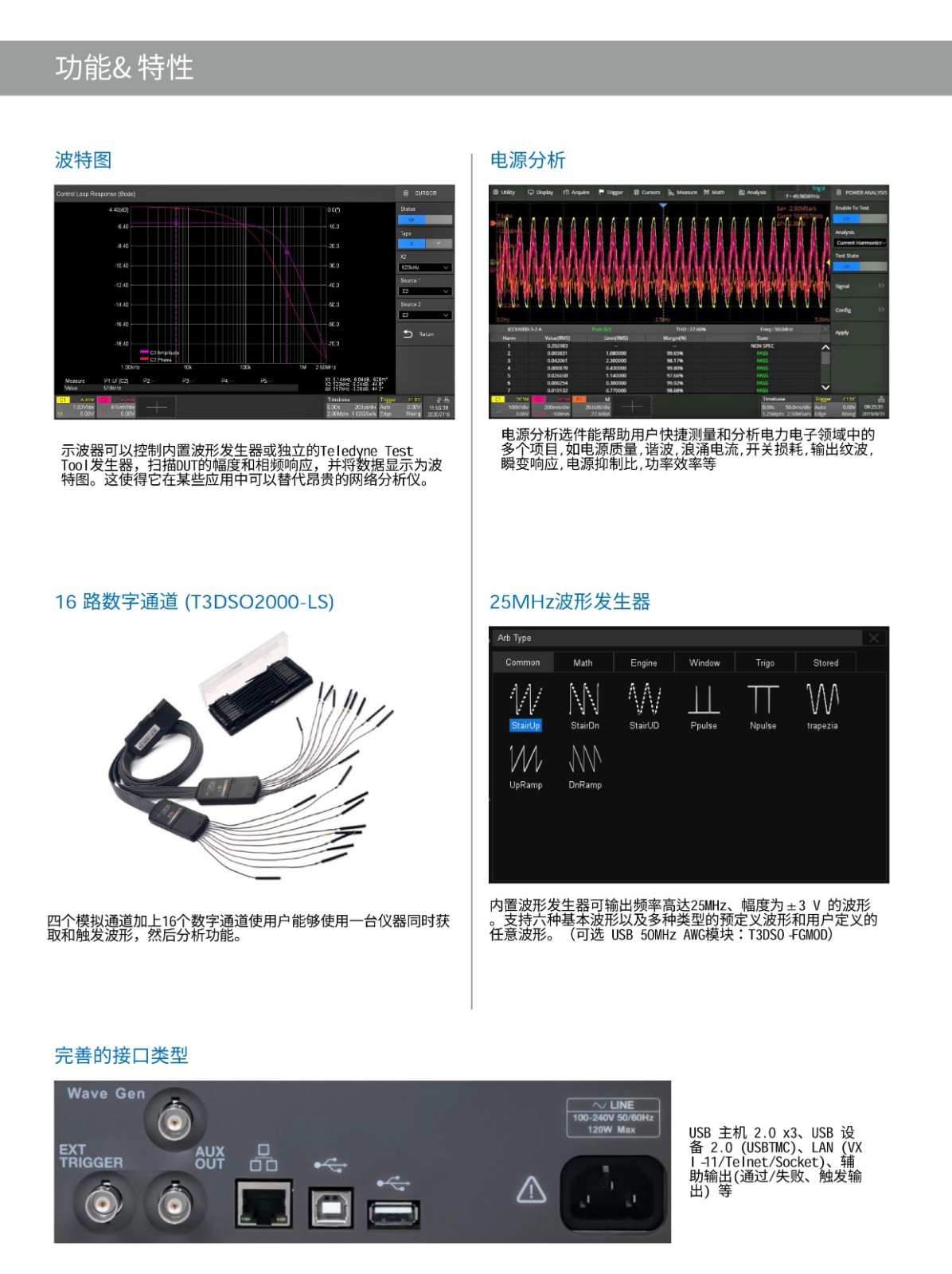

■  内置 25 MHz 波形发生器

■  接口包括：USB 主机、USB 设备 (USBTMC)、LAN (VXI-11/Telnet/Socket)、通过/失败、触发输出

■  内置Web服务器支持使用Web浏览器通过LAN端口进行远程控制。支持SCPI远程控制命令。支持外接鼠标和键盘
