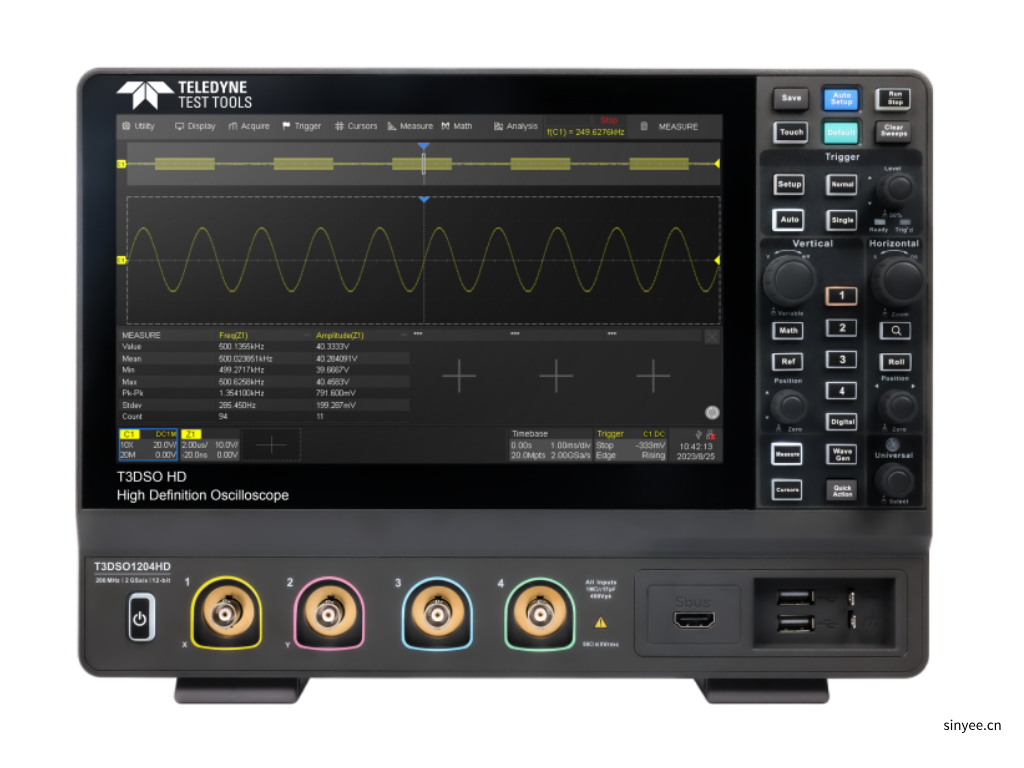

T3DSO3000HD数字示波器200 MHz–1GHz
型号：T3DSO3000HD
力科 T3DSO3000hd 是一款高性能数字示波器，具备 4 通道、最高 1GHz 带宽与 4GS s 采样率，12 位高分辨率搭配低噪声设计，波形捕获率最高达 890,000 wfm s，可精准捕捉微弱信号与偶发异常。
◆ 带宽：200MHz、350MHz、500MHz、1GHz
◆ 垂直分辨率：12bit
◆ 通道：4路模拟，16路数字(选配)
◆ 采样率：4GS/s for CH1 and CH3，2GS/s for CH1 andCH2
◆ 存储深度：400Mpts for CH1 and CH3，200Mpts forCH1 and CH2
◆ 10.1”触摸显示屏
◆ 标配pass/fail功能，自动化测试，测试结果可追溯
◆ 强大的串行解码分析，支持的协议包括标配的I2C、SPI、UART、CAN、LIN和选配的CAN FD、I2S、FlexRay、MILSTD-1553B、SENT、Manchester和ARINC429
◆ 选配外置50 MHz任意波形发生器
◆ 丰富的T3系列探头支持
在线咨询
服务热线
0755-83248861
分享至
产品描述
主要技术指标 | |
带宽 | 200 MHz-1 GHz |
输入通道 | 4 |
最大采样率 | 4 GS/s 采样率 |
分辨率 | 12-bit |
内存 | 400 Mpts |
T3DSO3000HD 系列示波器型号比较
| 产品 | 带宽 | 通道数 | 最大存储器深度 | 采样率 | 适配探头 |
|---|---|---|---|---|---|
T3DSO3024HD 示波器 | 200 MHz | 4 个通道 | 400 Mpts | 4 GS/s | PP026-1 |
T3DSO3034HD 示波器 | 350 MHz | 4 个通道 | 400 Mpts | 4 GS/s | |
T3DSO3054HD 示波器 | 500 MHz | 4 个通道 | 400 Mpts | 4 GS/s | |
T3DSO3104HD 示波器 | 1 GH | 4 个通道 | 400 Mpts | 4 GS/ |

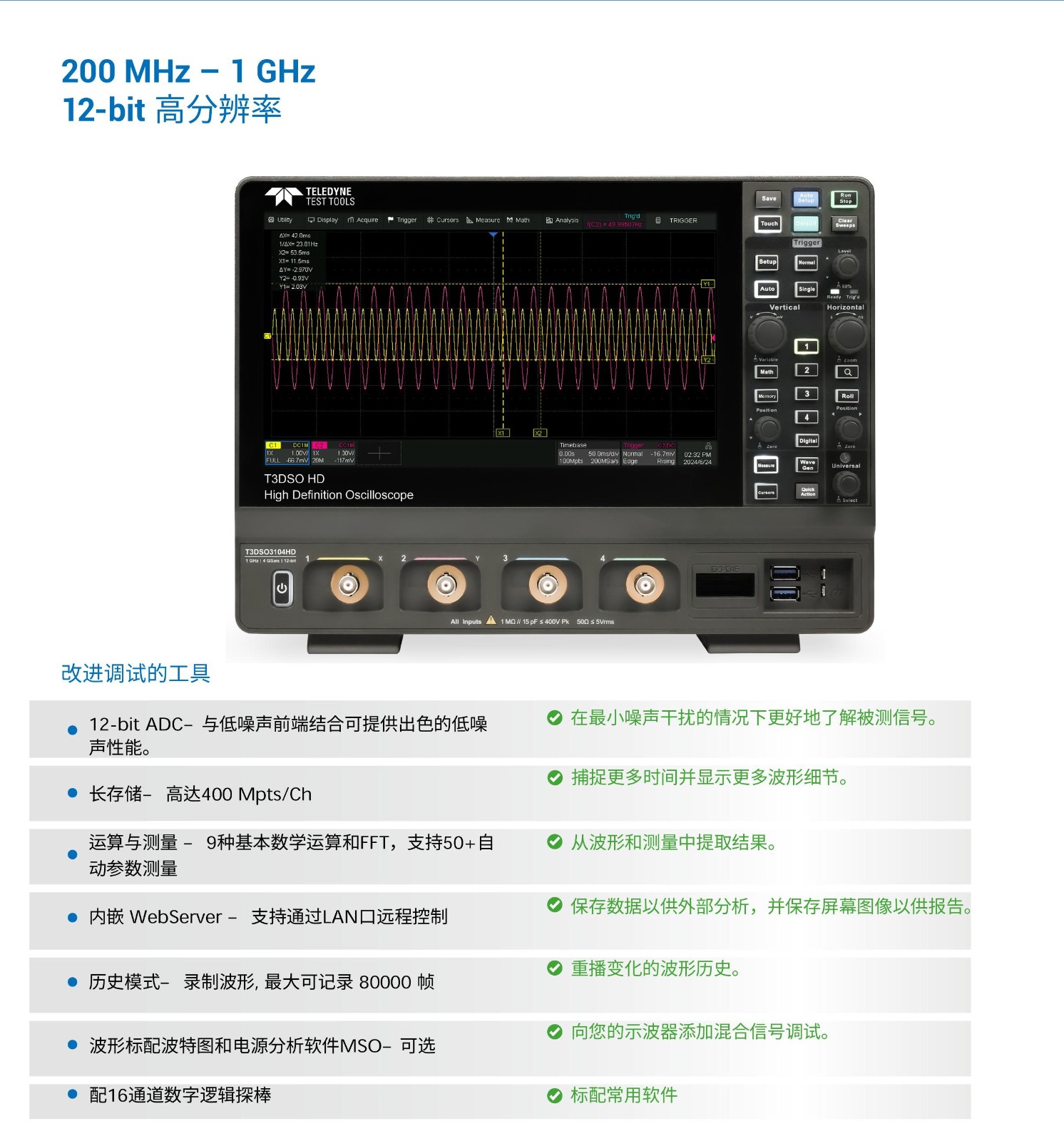

概述
此 T3DSO3000HD 系列采用最新技术，在正常模式下最大波形捕获率高达 200,000 wfm/s，在序列模式下最大波形捕获率高达 890,000 wfm/s，具有 256 级亮度等级显示功能和色温显示模式。它还采用了创新的数字触发系统，灵敏度高，抖动低。触发系统支持多种强大的触发模式，包括串行总线触发。历史波形记录、搜索和导航功能、序列模式、模板测试、波特图和功率分析等工具是标准配置，允许捕获、存储和分析扩展的波形记录。令人印象深刻的测量和数学功能、50 MHz 任意波形发生器选项以及串行解码也是该系列产品的特点 T3DSO3000HD。
10.1英寸超大电容触摸屏支持多点触摸手势，加上人性化的UI设计，可大大提高操作效率。它还支持鼠标控制和通过局域网进行远程Web控制。

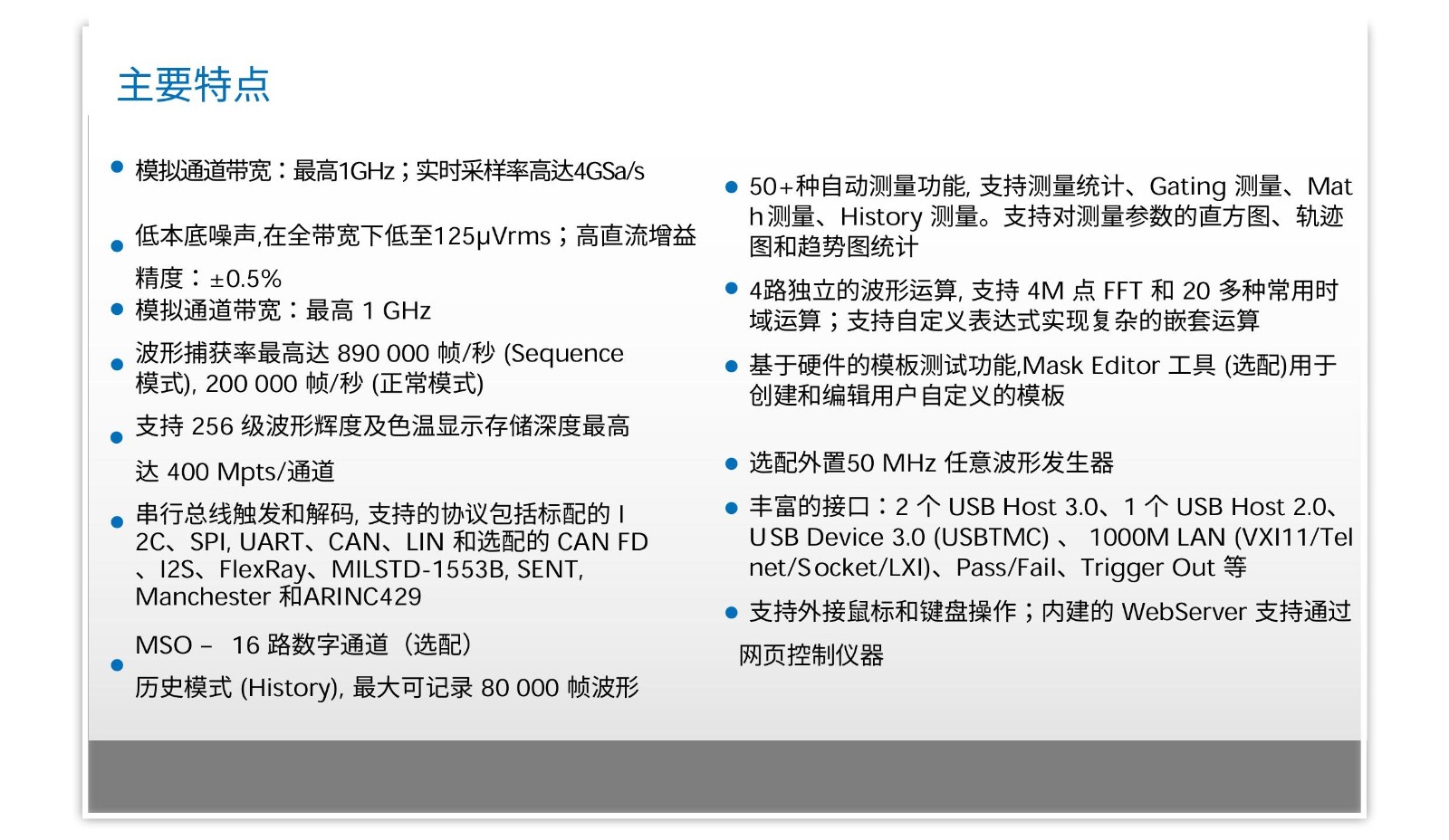

主要功能

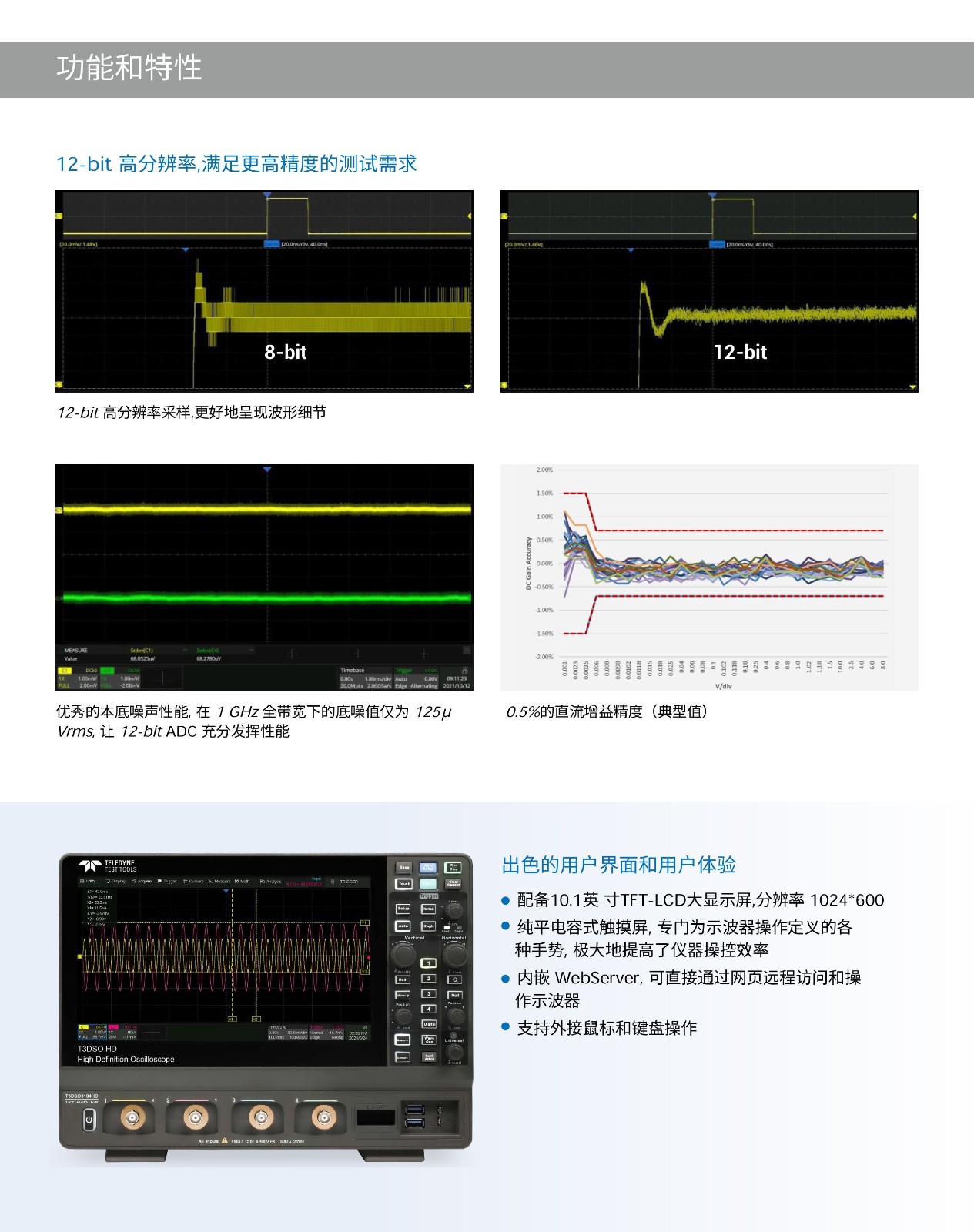

■ 12-bit 采样率高达 4 GS/s 的模拟数字转换器
■ 前端噪声基底为 125 μVrms @ 1 GHz 带宽，直流增益精度为 0.5 %
■ 4 个模拟通道，带宽高达 1 GHz

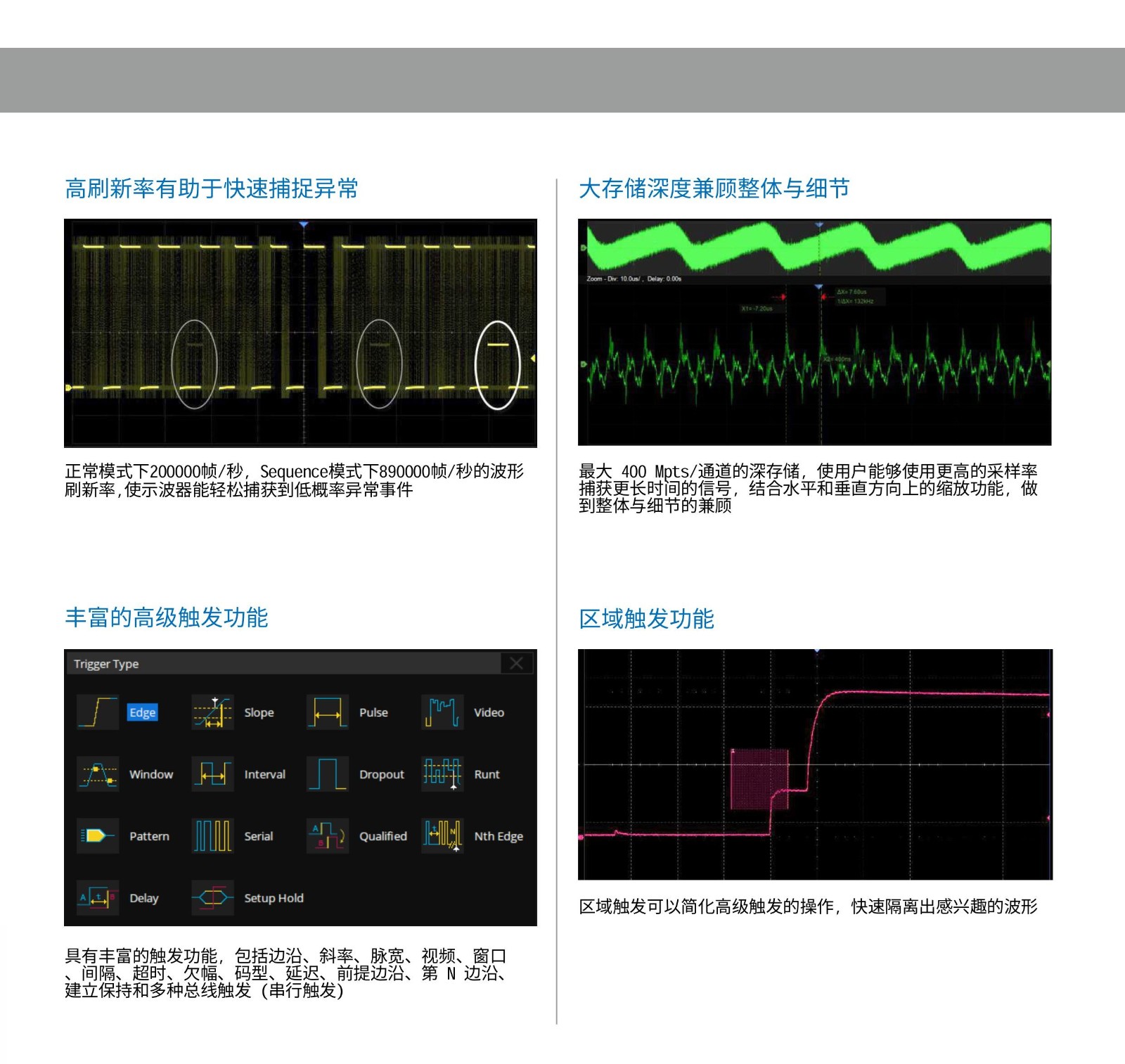

■ 波形捕获率高达 200,000 wfm/s（正常模式）和 890,000 wfm/s（序列模式）
■ 支持256级强度分级和色温显示模式
■ 高达 400个 Mpts/ch 记录长度
■ 串行总线触发和解码器，标准支持协议 I²C、SPI、UART、CAN、LIN、CAN FD、FlexRay、I²S、MILSTD-1553B、SENT、Manchester 和 ARINC429。
■ 标准配备功率分析、波特图和序列模式功能。

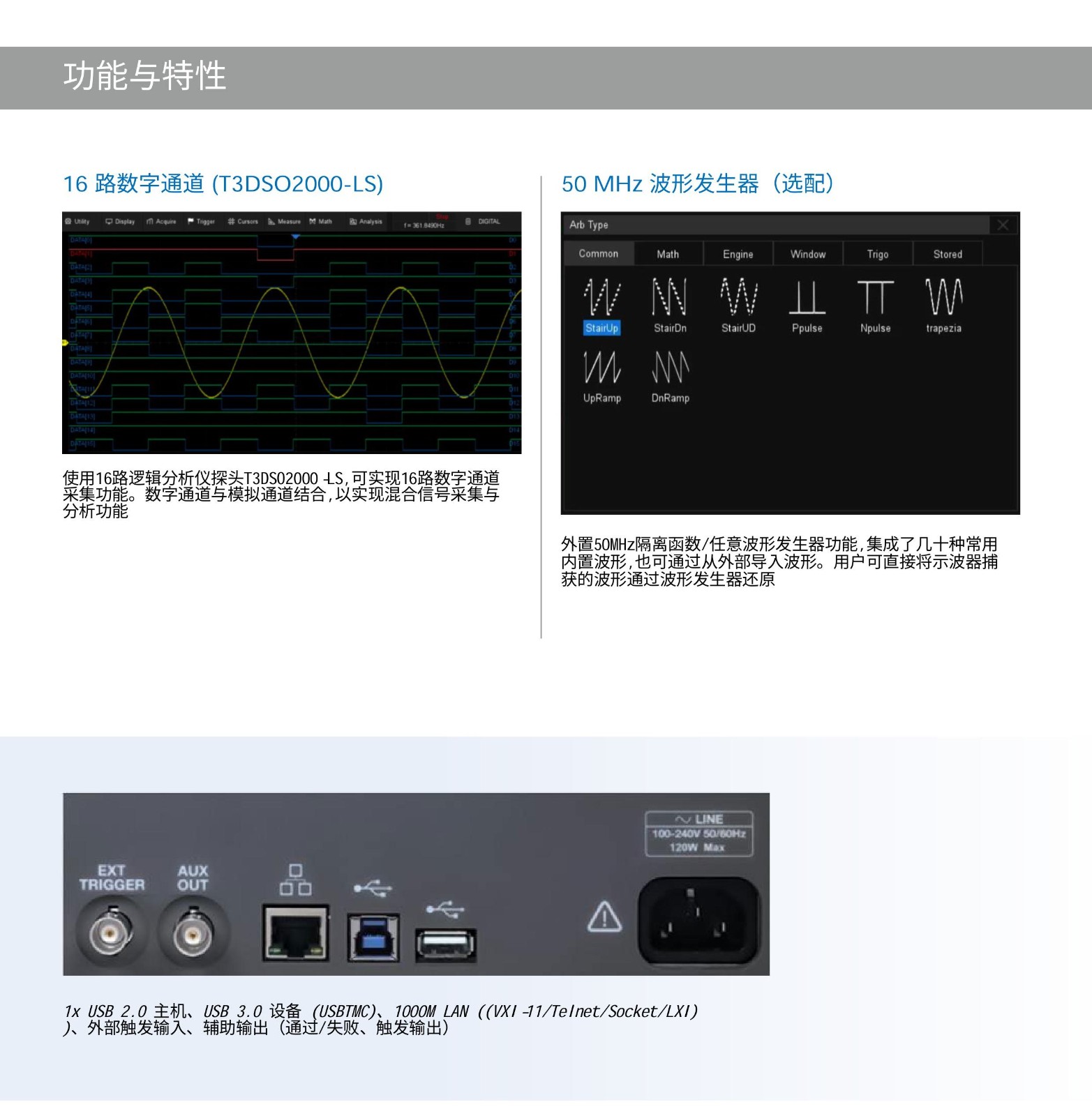

■ MSO – 16 个数字通道（可选）

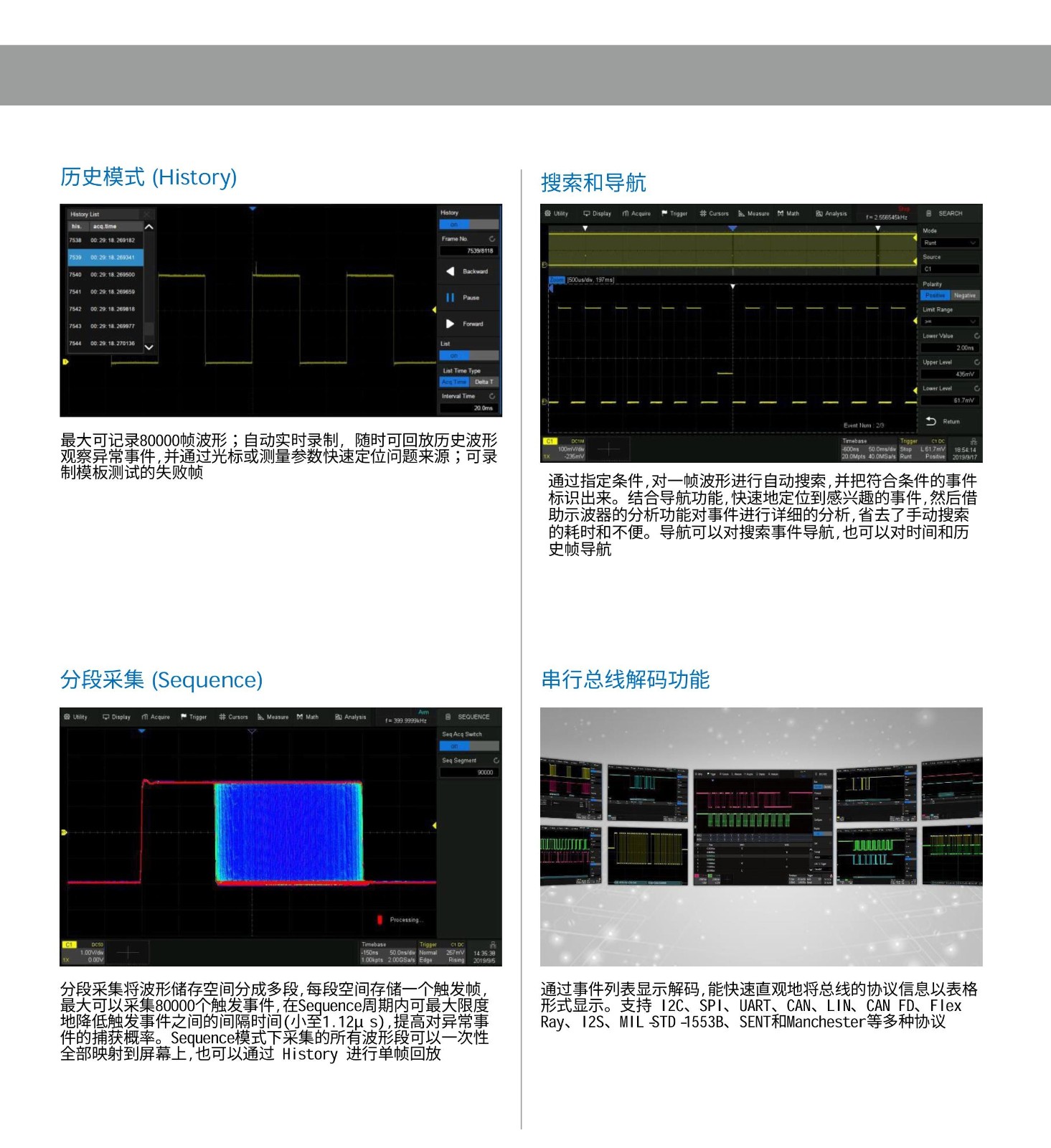

■ 历史波形记录（History）功能，最大记录波形长度为80,000帧
■ 自动测量 50 多个参数，支持直方图、轨迹、趋势、门控测量以及数学、历史和参考测量的统计
■ 4 条数学轨迹 (4 Mpts FFT（加、减、乘、除、积分、微分、平方根等），支持公式编辑器

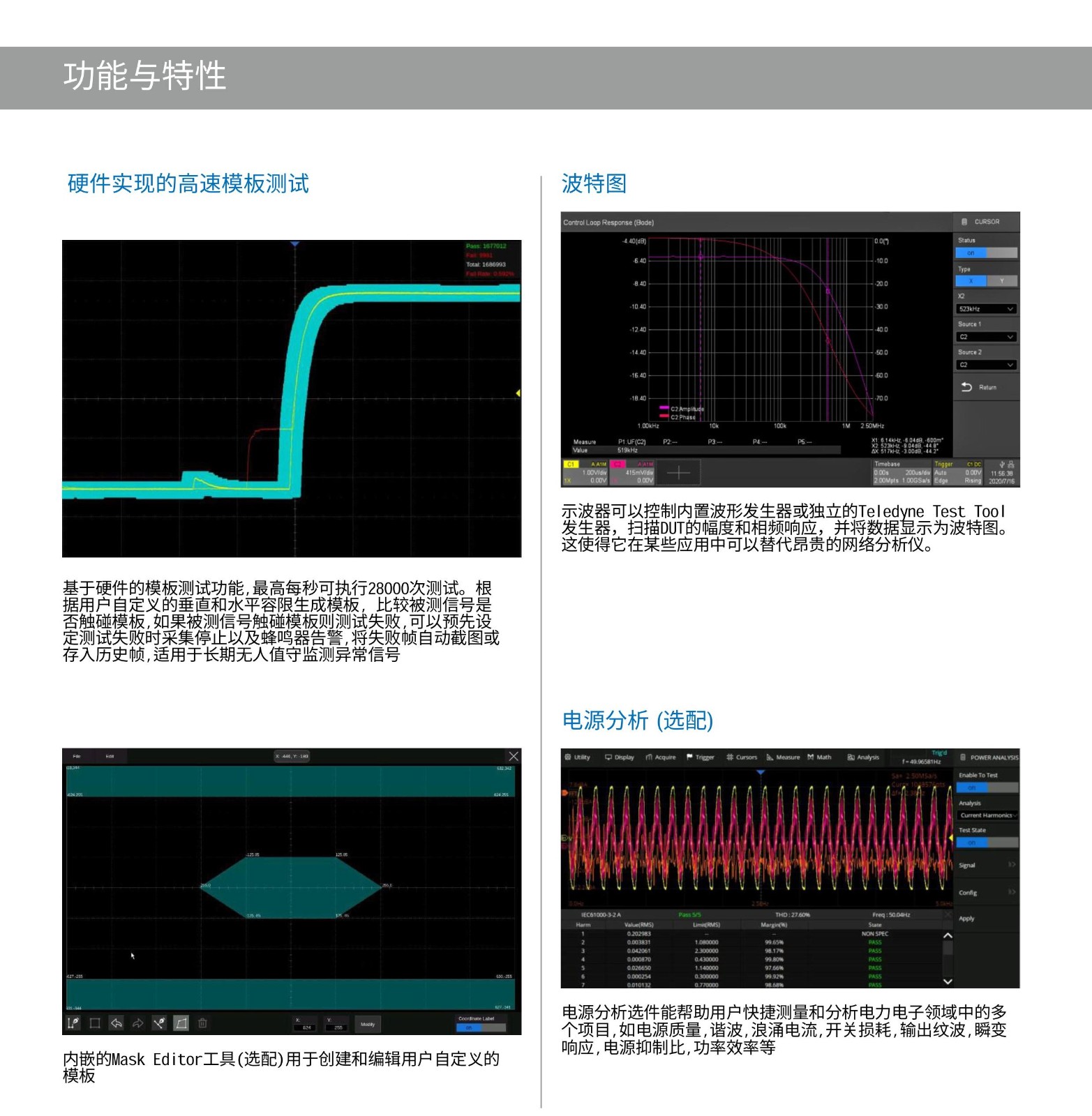

■ 基于硬件的高速平均，ERES；基于硬件的高速模板测试功能，带有用于创建用户定义模板的模板编辑器工具
■ 内置 50 MHz 波形发生器软件。需要选配 T3DSO-FGMOD硬件激活。
■ 接口包括：2x USB 3.0 主机、1x USB 2.0 主机、USB 3.0 设备 (USBTMC)、1000M LAN (VXI-11/Telnet/Socket/LXI)、外部触发输入、辅助输出（通过/失败、触发输出）
■ 内置Web服务器支持使用Web浏览器通过LAN端口进行远程控制。支持SCPI远程控制命令。支持外接鼠标和键盘
