力科（LeCroy）发布新一代DDR5系统物理层测试方案 ，多方案矩阵破解高速内存测试难题
随着DDR5内存速率飙升至8800MT/s，高速信号完整性测试面临前所未有的挑战。全球领先的测试测量解决方案提供商——Teledyne LeCroy（力科）近日发布了其新一代DDR5/LPDDR5系统物理层完整测试方案，以多维度技术矩阵覆盖从研发调试到自动化产线测试的全场景需求，为服务器、AI计算、高性能PC及消费电子等领域提供精准可靠的测试保障。
突破DDR5测试核心瓶颈：读/写波形分离

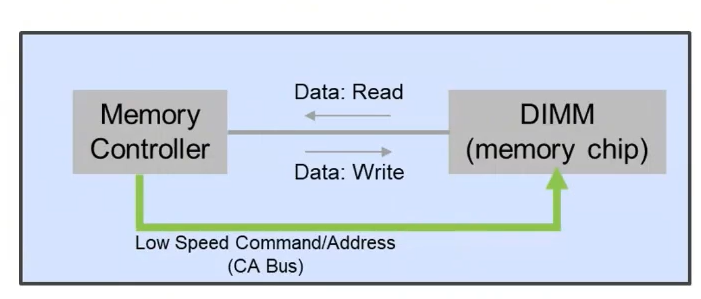

DDR5系统物理层测试的核心难点在于：读信号和写信号共享同一条数据总线，但二者必须分别进行分析测量。读波形由DRAM发出，写波形由控制器发出，而低速命令/地址控制总线（CA总线）则是判断信号类型的关键信息来源。
DDR5测试探头配置

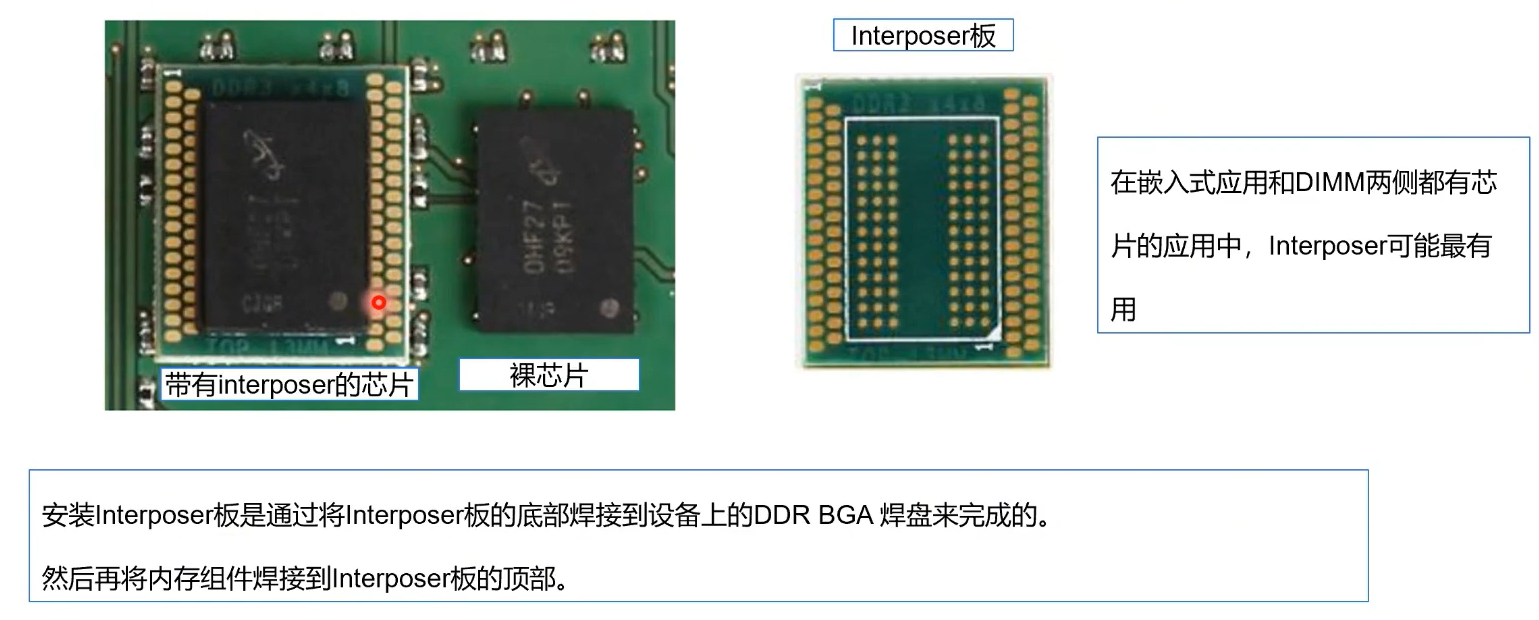

在嵌入式应用和DIMM两侧都有芯片的场景中，Interposer板是最有效的探测方式——通过将Interposer板底部焊接到DDR BGA焊盘，再将内存组件焊接到顶部，实现从BGA测试点到信号的精确提取。

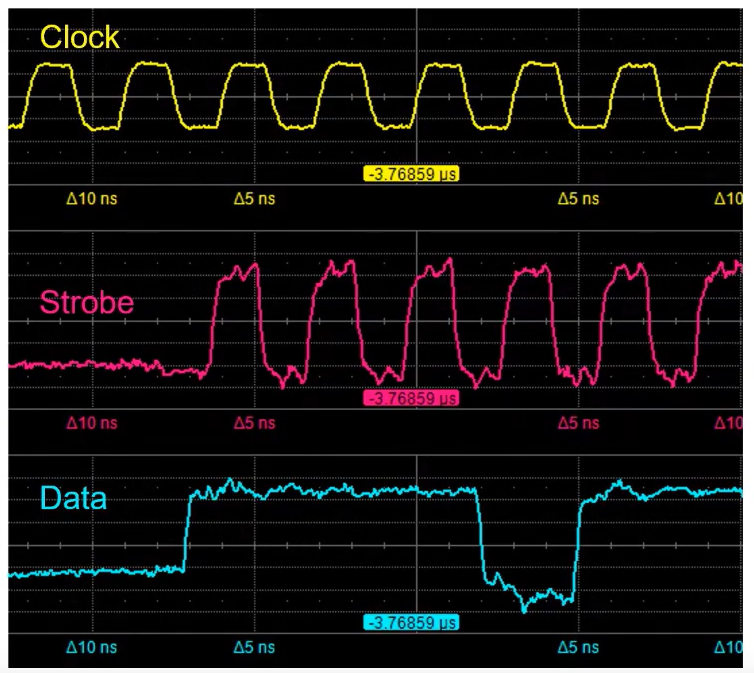

DDR5系统测试需要捕获的信号
DDR5系统物理层测试，需要捕获以下最重要的三个高速信号：
● Clock（CK）
● Strobe（DQS）
● Data（DQn）
这些信号需要作为模拟波形分析，以反映信号完整性，至少需要三根差分探头完成测试

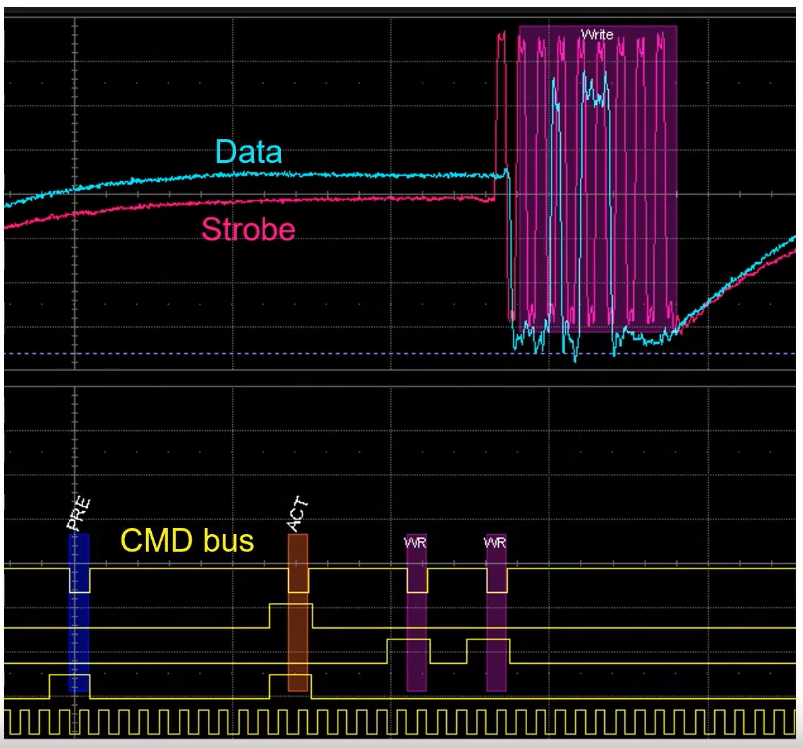

除了这三个重要的高速信号外低速命令总线信号CA，可控制接口的操作，并可指示高速信号不同的状态，将命令总线信号的逻辑状态与高速CK、DQ和DQS模拟信号结合起来，可以更准确地洞察系统的行为，命令总线信号主要包括以下状态：
● Deselect
● No operation
● Read
● Write
● Bank Activate
● Precharge
● Refresh
● Mode Register Set
力科作为JEDEC协会认证会员，深刻洞察到DDR5速率大幅提升带来的测试挑战。传统DDR3/DDR4时代通过DQ和DQS信号相位差（0度或90度）来区分读/写信号的方法，在DDR5高达8800MT/s的速率下已不再可靠——信号完整性问题使得实际探测到的相位差偏离理想值，分离准确度大幅下降。为此，力科从多维度的测试考虑，准备了四种不同的DDR5测试方案。
四合一方案矩阵，满足不同层级测试需求
力科此次推出的DDR5测试方案涵盖四种技术路线，可根据用户的实际硬件配置和应用场景灵选择：

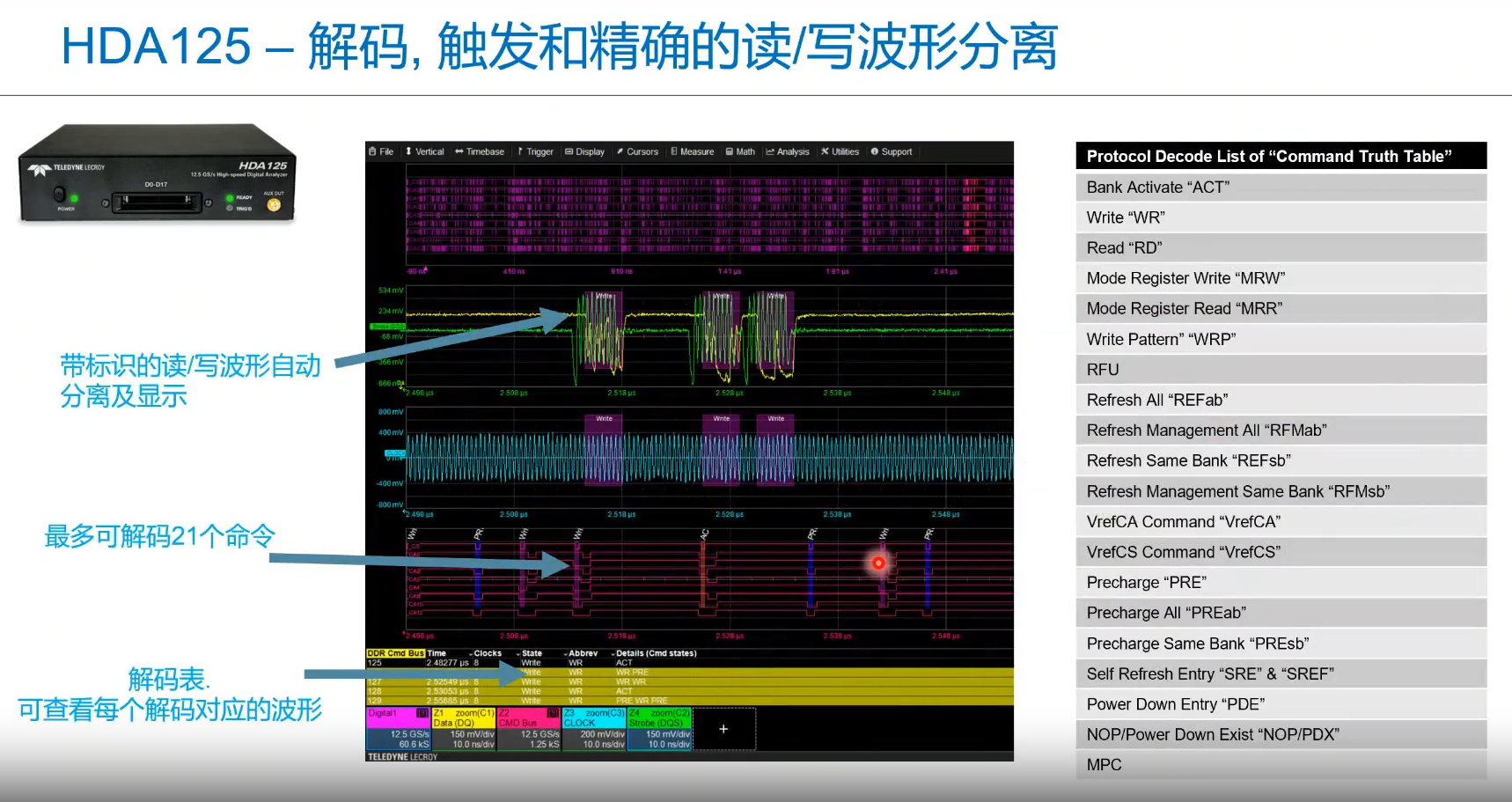

方案一：HDA125高速数字分析仪完整解码方案（旗舰级）

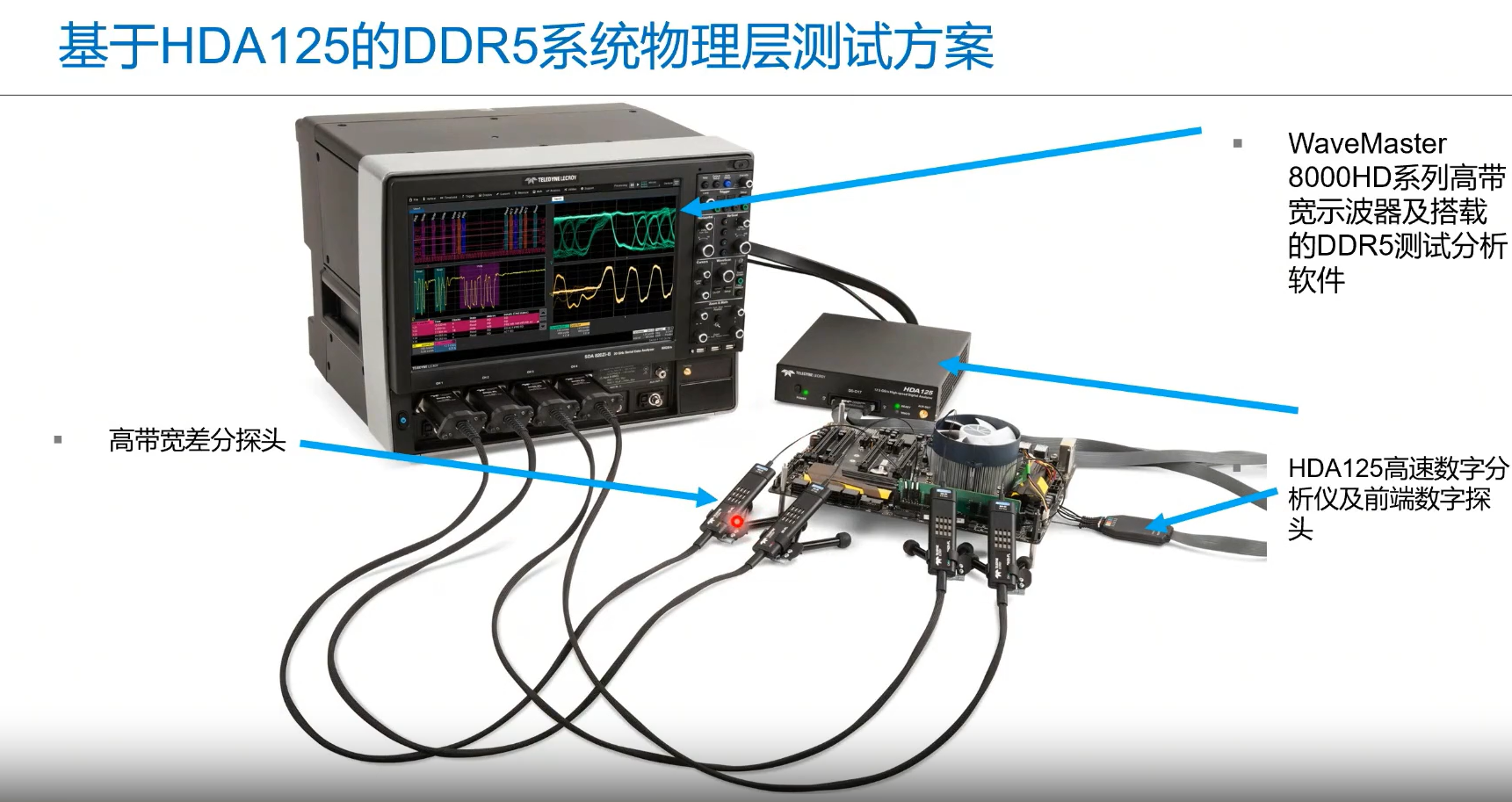

该方案采用力科HDA125高速数字分析仪及前端数字探头，配合WaveMaster 8000HD系列高带宽示波器及DDR5测试分析软件，实现对命令总线的完整解码。HDA125可解码Bank Activate、Write、Read、Refresh、Precharge等最多21个命令，通过命令真值表精确识别读/写操作，实现带标识的读/写波形自动分离及显示。
核心优势：读/写波形分离准确度最高，适合对测试精度要求极高的研发与验证场景。

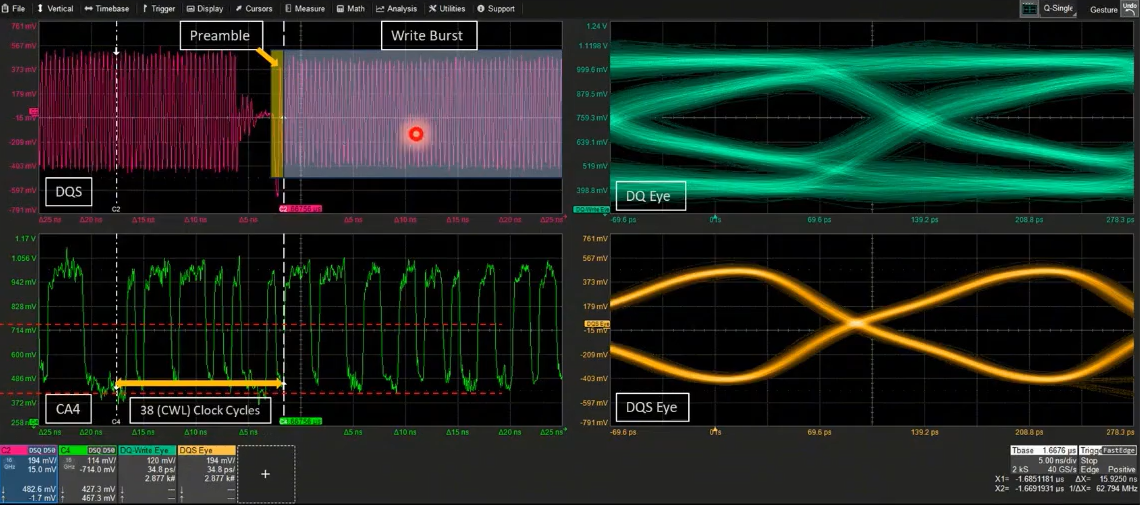

方案二：基于CA4信号的部分解码方案（经济型）
无需HDA125硬件，只需要一个额外的示波器模拟通道去拾取CA4信号（需增加一根额外的低速模拟探头），基于CA4信号和延迟值（CL/CWL）进行读/写波形分离。硬件配置更简单，但分离准确度略低于完整解码方案。
方案三：相位差方案（传统方法兼容）

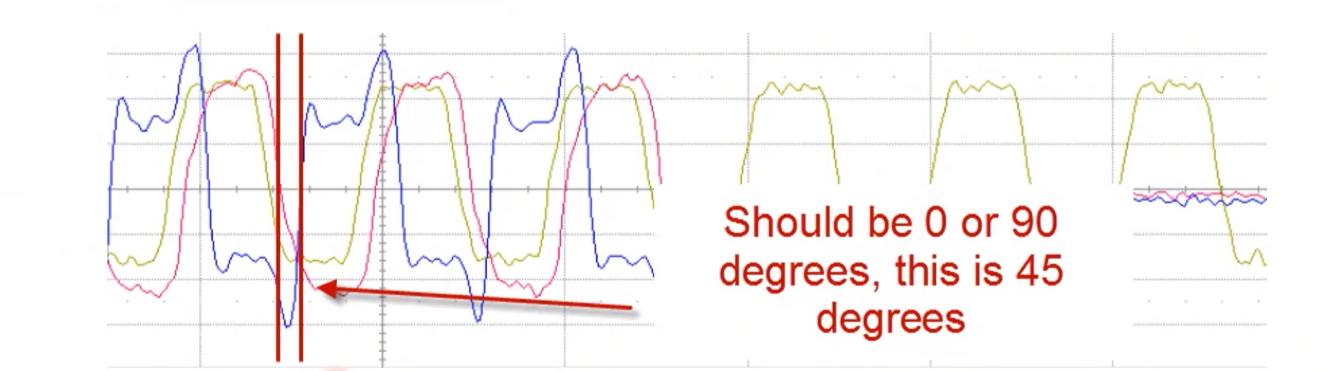

保留DDR3/DDR4时代的传统方法，读/写信号分离通常是通过DQ和DQS信号的相位差来区分，但是DDR5速率大幅提高，最高可达8800MT/s，信号完整性问题会使得实际探测到的DQ和DQS信号之间的相位差并不是严格的0度或90度，相位分离方法降低了读/写波形分离的准确度，适合对速率要求较低的兼容性测试场景。

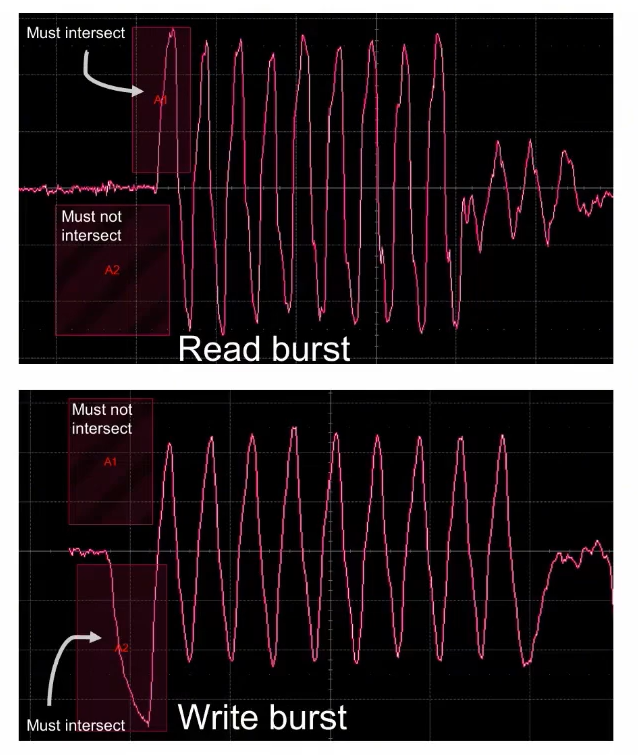

方案四：区域触发方案（调试专用）
区域触发测试方案主要根据DDR5读/写信号波形形状的不同，在示波器屏幕上划定不同区域快速筛选读/写波形，但某个时刻只能分析一种数据包，适合调试阶段快速定位问题。
聚焦LPDDR5/5X：新一代移动内存测试方案
针对日益增长的移动端和消费电子需求，力科同时推出了QPHY2-LPDDR5自动化测试软件，为LPDDR5（3200~6400 Mbps）和LPDDR5x（7500~8533 Mbps）提供系统级测试方案。

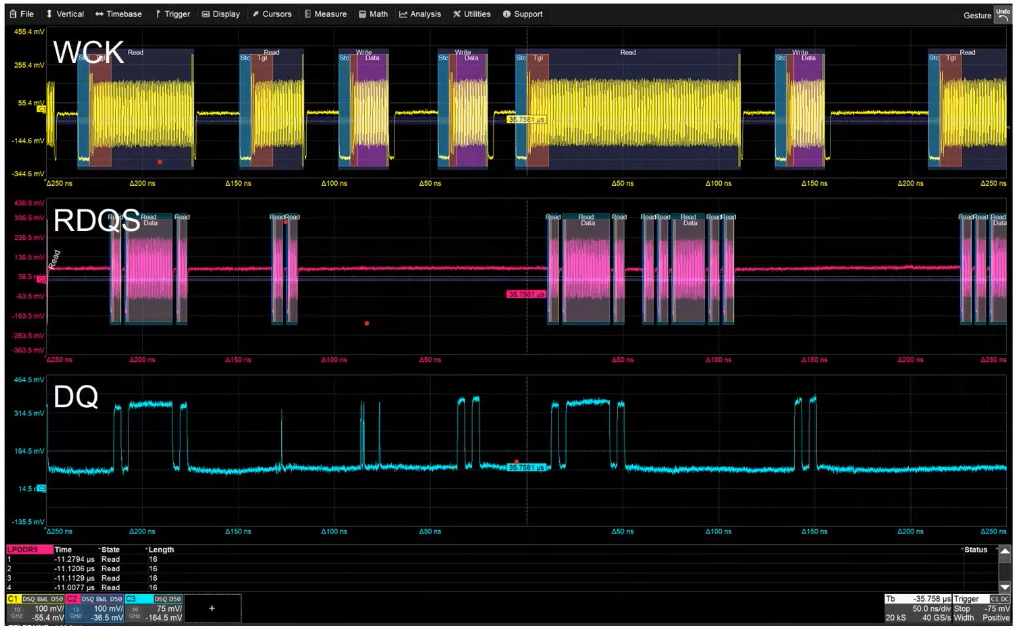

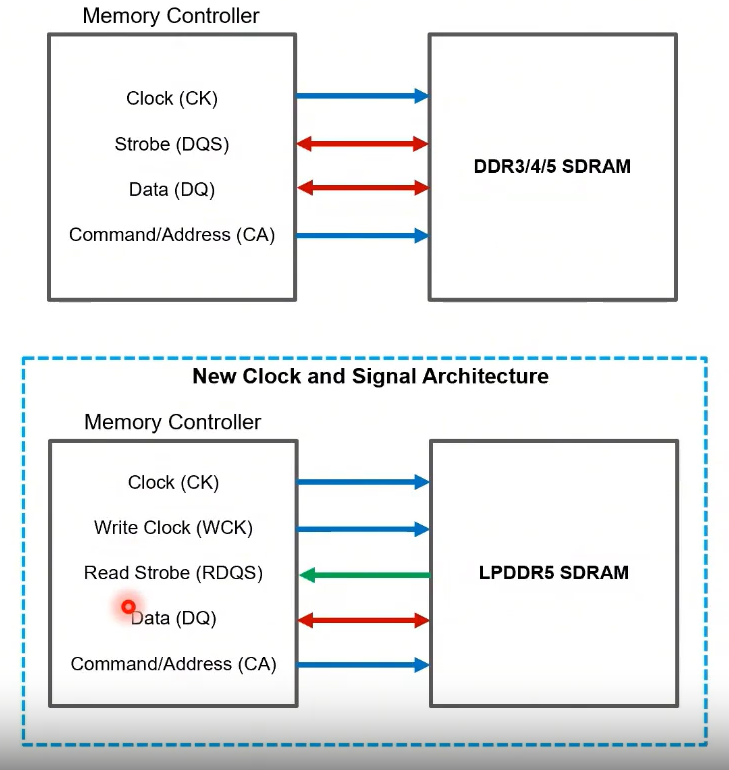

LPDDR5引入了全新的信号逻辑架构：传统的双向Strobe信号（DQS）被写时钟（WCK）和读Strobe信号（RDQS）两个单向信号取代，消除了总线周转延迟，实现了精细化功耗管理。
面对这种全新的架构QPHY2-LPDDR5采用RDQS探测方法进行读/写分离，无需HDA125即可高效完成测试，支持的信号包括写时钟（WCK）、读Strobe（RDQS）和数据（DQ）。
行业意义：没有"官方一致性测试"的巨大挑战
值得注意的是，与USB、PCIe等协议不同，DDR产品没有官方的一致性测试Logo，也没有针对会员设备的一致性测试工作会议。这意味着设计者需要自行拟定测试策略。力科作为JEDEC协会认证会员，其完整的DDR5测试方案矩阵为业界提供了从入门到高端的灵活选择，有效填补了这一市场空白。
随着AI大模型训练、高性能计算和数据中心对内存带宽需求的持续增长，DDR5测试的精确性和效率将直接影响产品上市周期和系统可靠性。力科此次发布的DDR5测试方案，以"硬件+软件+自动化"三位一体的技术架构，正在为内存产业的高速发展铺就一条可靠的测试之路。
