经常有同学咨询Spirent TestCenter测试流统计中的丢包、乱序等统计问题，Spirent TestCenter是如何定义的？为了方便记忆查阅，在此简单介绍。


一、 了解Spirent TestCenter Signature

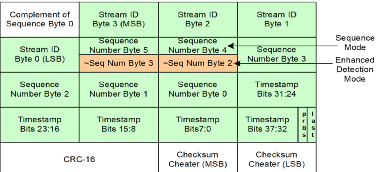

（1）Signature结构
图-1


  • Signature 是做了一定的编码的，需要指定的或者较高版本的wireshark才能解析
  • 总共20 bytes 在报文的有效载荷最后20字节（除FCS，以及一些padding，trailer）
  • Stream ID位包含了32 bits （标记流，在detailed stream results中“Name/ID”也会体现）
  • 精确到2.5ns的 Timestamp （时延计算）
  • 序列号（Sequence），占用长度为6字节，用来指出帧在所在测试流中的顺序（高级顺序检查，帧携带的序列号）
  • 当Spirent TestCenter在payload插入PRBS 23 时 PRBS bit 将被置位 （误码率测试）
  • 告诉接收者，时间戳是在哪个位置打上的（时延计算）
  • UDP/TCP Checksum Cheater field （UDP/TCP校验和修正）

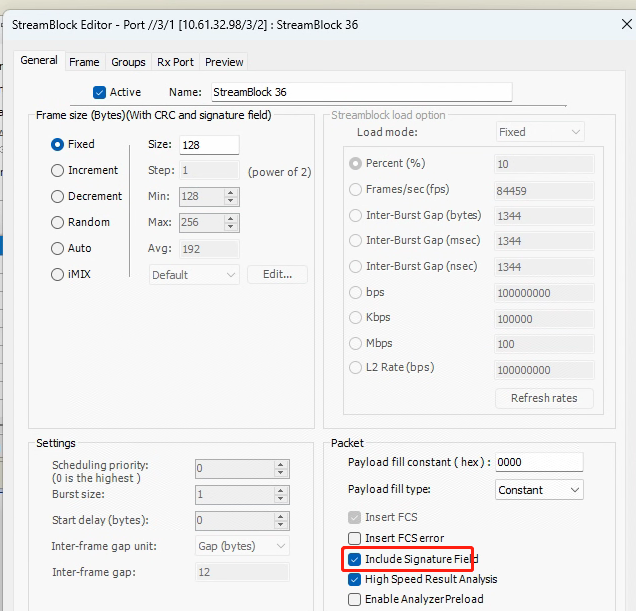

（2）Signature在流中的配置。
默认是勾选的，因为流统计基于signature所含内容
图-2

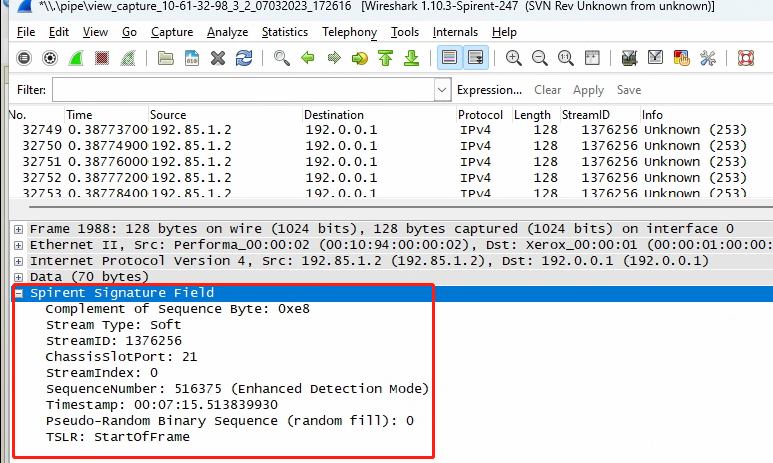

（3）使用wireshark查看Signature样式
图-3

二、 认识序列检查


上文我们知道了Spirent TestCenter Signature中携带了帧的序列号。在分述之前，首先我们再了解一个概念值 Expected Sequence number（期待序列号）。
我们用 Exp(sequence)代表期待序列号，Rx(sequence)代表收到的序列号。刚启动分析器时候，Exp(sequence)无值，在收到第一个帧的时候Exp(sequence) = Rx(sequence)+1
后续过程中，如果Rx(sequence) < Exp(sequence)，那么Exp(sequence)不变；如果Rx(sequence) >= Exp(sequence)，那么Exp(sequence) = Rx(sequence)+1

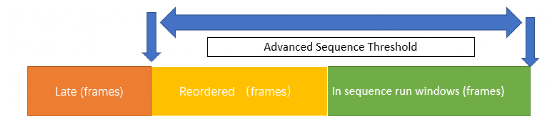

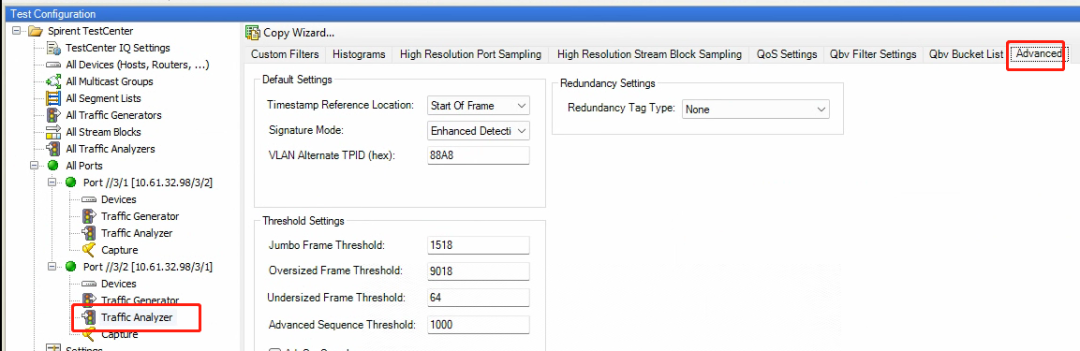

进一步，我们简单了解一个概念sequence run windows，它是当前接收到的连续帧组成的一个队列。这个队列跟踪的最大帧个数可以通过Advanced Sequence Threshold自定义，默认为1000。
图-4
部分统计技术原理：
（1）In sequence count (frames)
收到帧序列号比上一帧序列号大1
（2）Out of sequence count (frames)
不属于Insequence的帧
（3）Dropped count (frames)
收到的帧序列号大于期待帧，丢包数量 = Rx(sequence)- Exp(sequence)
（4）Duplicate count(frames)
Rx(sequence)< Exp(sequence)且在sequence run windows范围内
（5）In-order count (frames)
收到的帧序列号大于等于期待帧， Rx(sequence) >= Exp(sequence)
（6）Re-ordered count (frames)
Rx(sequence) < Exp(sequence),不在sequence run windows范围内，但Rx(sequence) >= Exp(sequence) - Advanced Sequence Threshold （如图-5示）
（7）Late count (frames)
晚到帧，Rx(sequence) < Exp(sequence) - Advanced Sequence Threshold （如图-5示）
图-5

希望上述介绍能对您有所帮助。
